Test Asrock Z77 Fatal1ty Professional
Plusy
+ PCI-E 3.0
+ Energooszczędna cyfrowa sekcja zasilania w układzie 16+8 !
+ Nominalna obsługa USB 3.0/SATA III przez chipset Intel Z77 oraz dodatkowe układy logiki zapewniające kolejne porty SATA III / USB 3.0
+ Obsługa NVIDIA SLI oraz AMD CrossFireX
+ Wysokiej klasy podzespoły: kondensatory polimerowe oraz tranzystory Lower RDS(on) MOSFETs
+ Bardzo duże możliwości OC
+ specjalne przyciski ułatwiające obsługę płyty oraz wyświetlacz diagnostyczny
+ Znakomity system chłodzenia (radiatory, rurka cieplna wraz z śrubami wykorzystanymi do ich przykręcenia)
+ Akcesoria (panel ze złączami USB 3.0)
Minusy
- Tylko jeden port PCI-E pracujący z pełną szybkością x16
Temperatury Sekcja zasilania na płycie Asrock Z77 Fatal1ty Professional chłodzona jest poprzez trzy masywne radiatory. Dodatkowo zostały one połączone przy pomocy rurki cieplnej (powierzchnia oddawania ciepła jest dość duża). Temperatury poszczególnych elementów podczas spoczynku i pod obciążeniem przy podkręconym do 4,7 GHz I72600k (1,48v) wyglądały następująco: Sekcja zasilania podczas spoczynku ma tylko 26 stopnie, a w […]
Temperatury

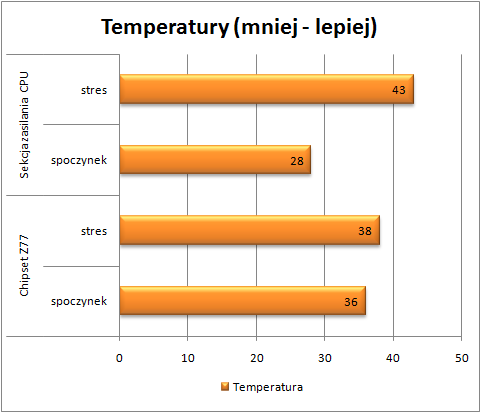

Sekcja zasilania na płycie Asrock Z77 Fatal1ty Professional chłodzona jest poprzez trzy masywne radiatory. Dodatkowo zostały one połączone przy pomocy rurki cieplnej (powierzchnia oddawania ciepła jest dość duża). Temperatury poszczególnych elementów podczas spoczynku i pod obciążeniem przy podkręconym do 4,7 GHz I72600k (1,48v) wyglądały następująco:
Sekcja zasilania podczas spoczynku ma tylko 26 stopnie, a w czasie obciążenia wartość ta rośnie do 43 stopni. Chipset Z77 podczas spoczynku nagrzewał się do 36 stopni, a pod obciążeniem do 38. Rozbudowane chłodzenie, składające się z trzech masywnych aluminiowych radiatorów wraz z jedną rurką cieplną, pozytywnie odbija się na temperaturach sekcji zasilania jak i chipsetu Z77, ponieważ mają one dużą powierzchnie oddawania ciepła. Warto wspomnieć, że producent użył połączeń gwintowanych, zamiast „lichych” plastikowych kołków, co też wpływa na lepszy docisk radiatorów do sekcji i chipsetu. Odbija się to na lepszym przekazywaniu ciepła z wcześniej opisywanych elementów płyty głównej.
