Test Gigabyte Z77MX-D3H
Plusy
+ PCI-E 3.0
+ Nominalna obsługa USB 3.0/SATAIII przez chipset Intel Z77
+ Obsługa NVIDIA SLI oraz AMD CrossFireX
+ Energooszczędność
+ Wysokiej klasy podzespoły: kondensatory polimerowe oraz tranzystory Lower RDS(on) MOSFETs
+ Ultra Durable 4
+ Duże możliwości OC
Minusy
Overclocking Jako, że chipset Intel Z77 pozwala na podkręcanie procesora I72600k za pomocą mnożnika. Po zwiększeniu mnożnika CPU na 49 i podniesieniu napięcia do 1,48V procesor wstał z zegarem 4900MHz, niestety takie ustawienie nie było w pełni stabilne i starczyło tylko na załadowanie Windowsa. Zmniejszenie mnożnika do 47, poskutkowało zmniejszeniem zegara procesora do odpowiednio 4700MHz, […]
Overclocking

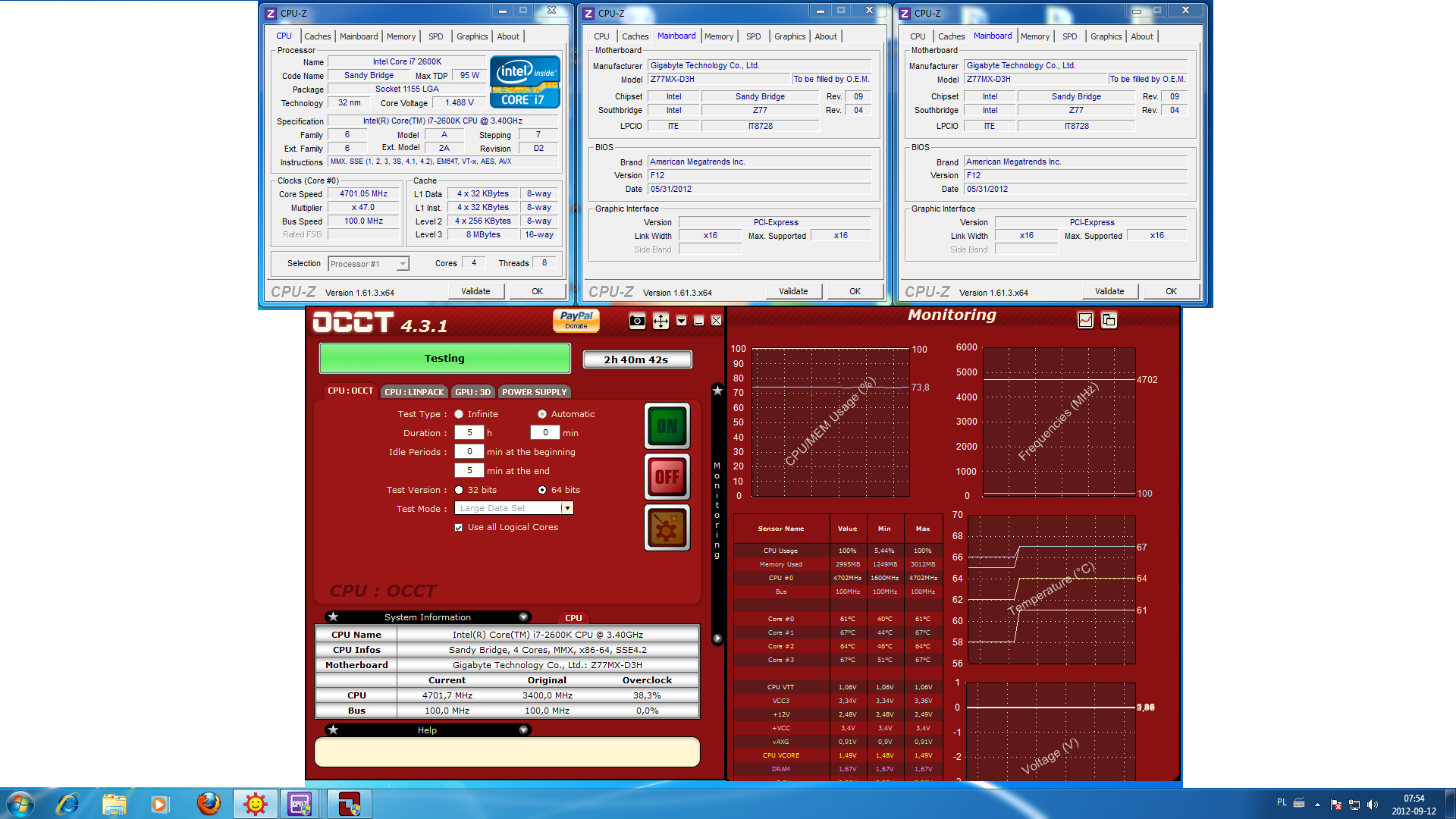

Jako, że chipset Intel Z77 pozwala na podkręcanie procesora I72600k za pomocą mnożnika. Po zwiększeniu mnożnika CPU na 49 i podniesieniu napięcia do 1,48V procesor wstał z zegarem 4900MHz, niestety takie ustawienie nie było w pełni stabilne i starczyło tylko na załadowanie Windowsa. Zmniejszenie mnożnika do 47, poskutkowało zmniejszeniem zegara procesora do odpowiednio 4700MHz, przy napięciu 1,48V było to maksymalne stabilne taktowanie jakie udało mi się uzyskać.
Płyta Gigabyte Z77MX-D3H posiada tylko 6-cio fazową sekcje zasilania, to naprawdę nie wiele, ale uzyskany wynik 4700MHz jest naprawdę wielkim osiągnięciem(osobiście jestem pozytywnie zaskoczony).
Dodatkowo postanowiłem sprawdzić przy jakim maksymalnym BCLK płyta Gigabyte Z77MX-D3H będzie w stanie normalnie funkcjonować. Standardowe ustawienie szyny BCLK wynosi 100.00Mhz co pomnożone przez mnożnik procesora daje nam nominalną wartość 3400MHz z jaką działa procesor I72600k. Płyta główna potrafi wstać z BCLK na poziomie 104,82MHz co daje nam wynik 3563,88MHz. Uzyskana wartość jest naprawdę bardzo dobra, ponieważ wiele płyt głównych nie potrafi przekroczyć progu 103MHz.
