Test Gigabyte Z77X-UD5H-WB WIFI – płyta główna z najwyższej półki
Plusy
+ PCI-E 3.0
+ Nominalna obsługa USB 3.0/SATA III przez chipset Intel Z77 oraz dodatkowe układy logiki zapewniające kolejne porty SATA III / USB 3.0
+ Obsługa NVIDIA SLI oraz AMD CrossFireX
+ Energooszczędność
+ Wysokiej klasy podzespoły: kondensatory polimerowe, cewki z rdzeniem ferrytowym oraz tranzystory Lower RDS(on) MOSFETs
+ Ultra Durable 4 (podwojona liczba miedzi w wewnętrznej warstwie płytki PCB)
+ Bardzo duże możliwości OC
+ Punkty pomiarowe napięć oraz specjalne przyciski i złącza upraszczające podkręcanie
+ Znakomity system chłodzenia (radiatory, rurka cieplna wraz z śrubami wykorzystanymi do ich przykręcenia)
+ Akcesoria (karta WI-Fi/BT i panel ze złączami USB 3.0)
+ Złącze m-SATA.
Minusy
- Tylko jeden port PCI-E pracujący z pełną szybkością x16
Firma Gigabyte sukcesywnie powiększa swoją rodzinę płyt głównych opartych na najnowszym układzie logiki Intel Z77.
Temperatury

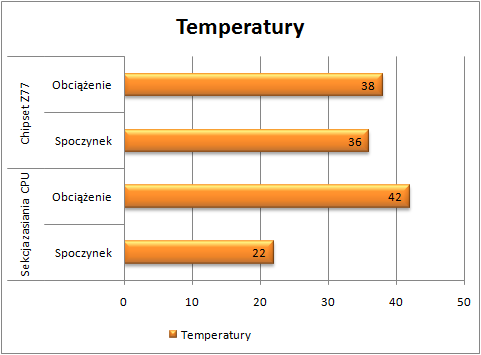

Sekcja zasilania na płycie Z77X-UD5H-WB WIFI chłodzona jest poprzez dwa masywne radiatory. Dodatkowo zostały one połączone z radiatorem chipsetu przy pomocy rurki cieplnej (powierzchnia oddawania ciepła jest dość duża).Temperatury poszczególnych elementów podczas spoczynku i pod obciążeniem przy podkręconym do 4GHz I72600k wyglądały następująco:
Sekcja zasilania podczas spoczynku ma tylko 22 stopnie, a w czasie obciążenia wartość ta rośnie do 42 stopni. Chipset Z77 podczas spoczynku nagrzewał się do 36 stopni, a pod obciążeniem do 38. Rozbudowane chłodzenie, składające się z trzech masywnych aluminiowych radiatorów wraz z jedną rurką cieplną, pozytywnie odbija się na temperaturach sekcji zasilania jak i chipsetu Z77, ponieważ mają one dużą powierzchnie oddawania ciepła. Warto wspomnieć, że producent użył połączeń gwintowanych zamiast „lichych” plastikowych kołków, co też wpływa na lepszy docisk radiatorów do sekcji i chipsetu. Odbija się to z kolei na lepszym przekazywaniu ciepła.
