Test Gigabyte Z77X-UD5H-WB WIFI – płyta główna z najwyższej półki
Plusy
+ PCI-E 3.0
+ Nominalna obsługa USB 3.0/SATA III przez chipset Intel Z77 oraz dodatkowe układy logiki zapewniające kolejne porty SATA III / USB 3.0
+ Obsługa NVIDIA SLI oraz AMD CrossFireX
+ Energooszczędność
+ Wysokiej klasy podzespoły: kondensatory polimerowe, cewki z rdzeniem ferrytowym oraz tranzystory Lower RDS(on) MOSFETs
+ Ultra Durable 4 (podwojona liczba miedzi w wewnętrznej warstwie płytki PCB)
+ Bardzo duże możliwości OC
+ Punkty pomiarowe napięć oraz specjalne przyciski i złącza upraszczające podkręcanie
+ Znakomity system chłodzenia (radiatory, rurka cieplna wraz z śrubami wykorzystanymi do ich przykręcenia)
+ Akcesoria (karta WI-Fi/BT i panel ze złączami USB 3.0)
+ Złącze m-SATA.
Minusy
- Tylko jeden port PCI-E pracujący z pełną szybkością x16
Firma Gigabyte sukcesywnie powiększa swoją rodzinę płyt głównych opartych na najnowszym układzie logiki Intel Z77.
Pobór energii

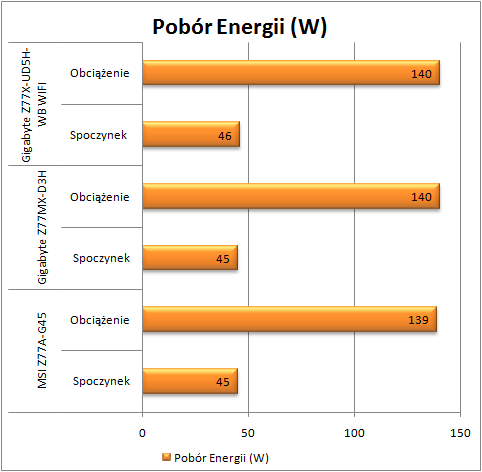

Pobór energii zmierzyłem pod obciążeniem CPU + GPU, a także w spoczynku, za pomocą watomierza firmy ORNO. Na wykresie podałem też wartości zużywanej energii przez płyty MSI Z77A-G45 oraz Gigabyte Z77MX-D3H w czasie spoczynku i pod obciążeniem. Procesor I7 podczas tego testu nie był podkręcony czyli procował na nominalnych ustawieniach (3,4GHz).
Platforma testowa opierająca się na płycie głównej Gigabyte Z77X-UD5H-WB WIFI pod obciążeniem CPU i GPU zużywała 140W, natomiast w czasie spoczynku zadowalała się 45W energii. Zastosowana tutaj przez producenta 12-fazowa sekcja zasilania zachowuje się wyśmienicie, odłączając na bieżąco niepotrzebne fazy zasilania (dzięki technologii „12 phase power VRM„), co wpływa na energooszczędność recenzowanego produktu.
