Test Sapphire Pure Black P67 Hydra – Próba pogodzenia kart AMD i NVIDIA

Wygląd

Produkt przywędrował w efektownie wyglądającym, srebrno-czarnym opakowaniu. Ponieważ swego czasu był to topowy model płyty głównej firmy Sapphire, został on wyposażony we wszystkie uznawane w dniu premiery za nowinki techniczne elementy.

Już sam wygląd opakowania może nam sugerować, że mamy do czynienia z topowym modelem.

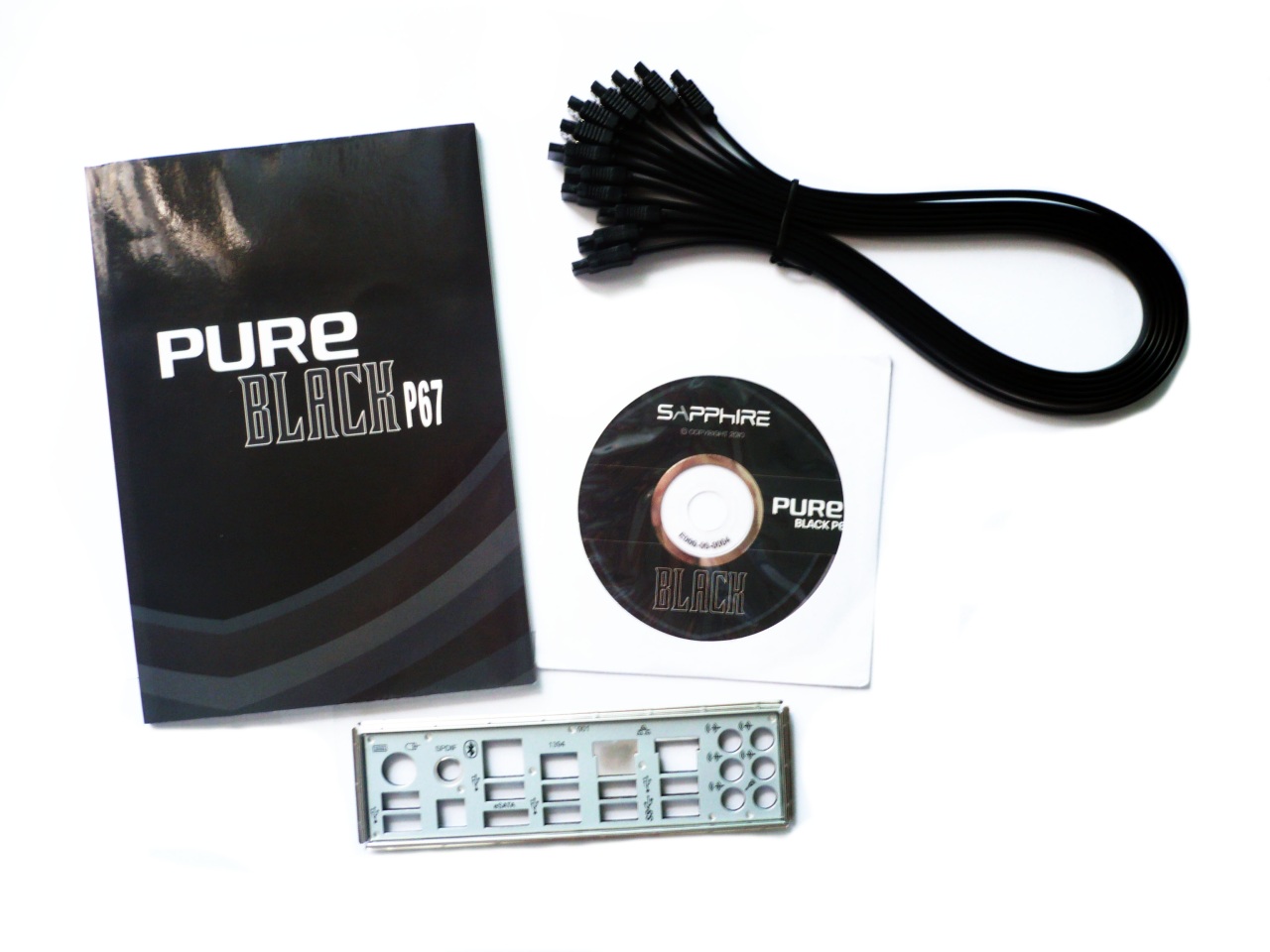

Wraz z płytą główną otrzymujemy:

• komplet czarnych kabli SATA;
• płytę ze sterownikami;
• instrukcję obsługi;
• zaślepkę tylnego panelu I/O.

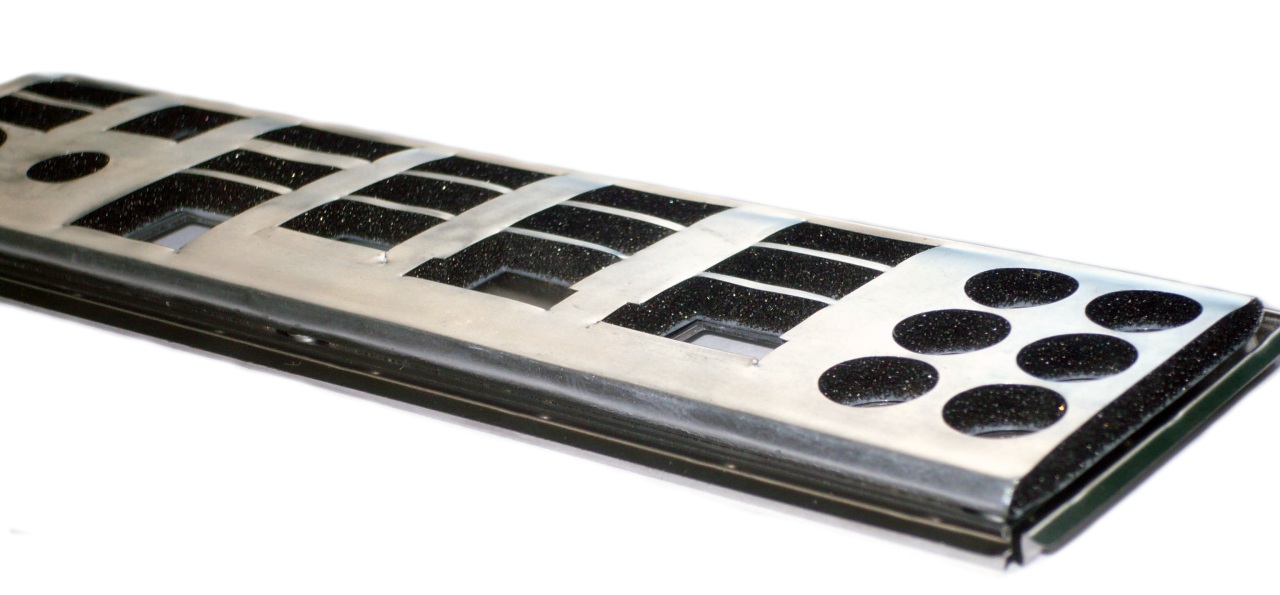

Zaślepka tylnego panelu I/O została dodatkowo z jednej strony pokryta gąbką, która ma prawdopodobnie uszczelnić połączenie i zapobiec dostawaniu się powietrza do wnętrza obudowy. Jest to bardzo dobre rozwiązanie i niewielu producentów je stosuje.

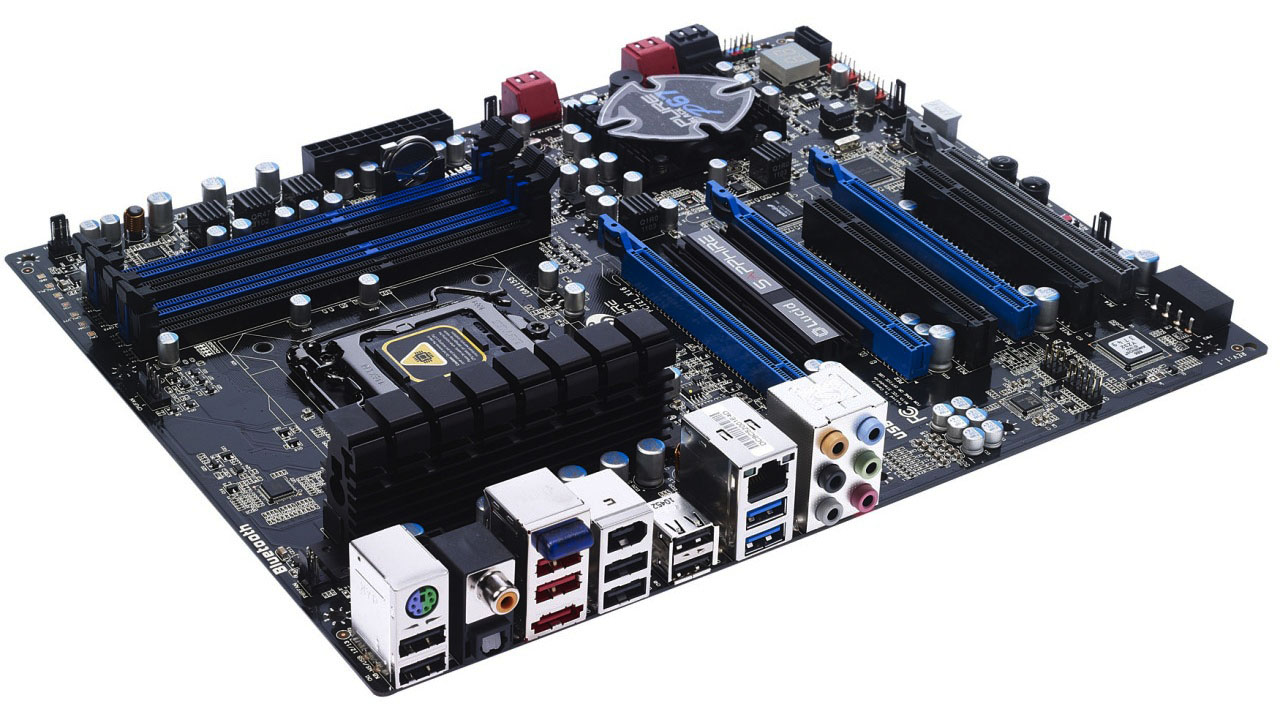

Jak większość płyt z górnej półki, Sapphire Pure Black P67 Hydra posiada czarny laminat, który wraz z niebieskimi dodatkami prezentuje się znakomicie.

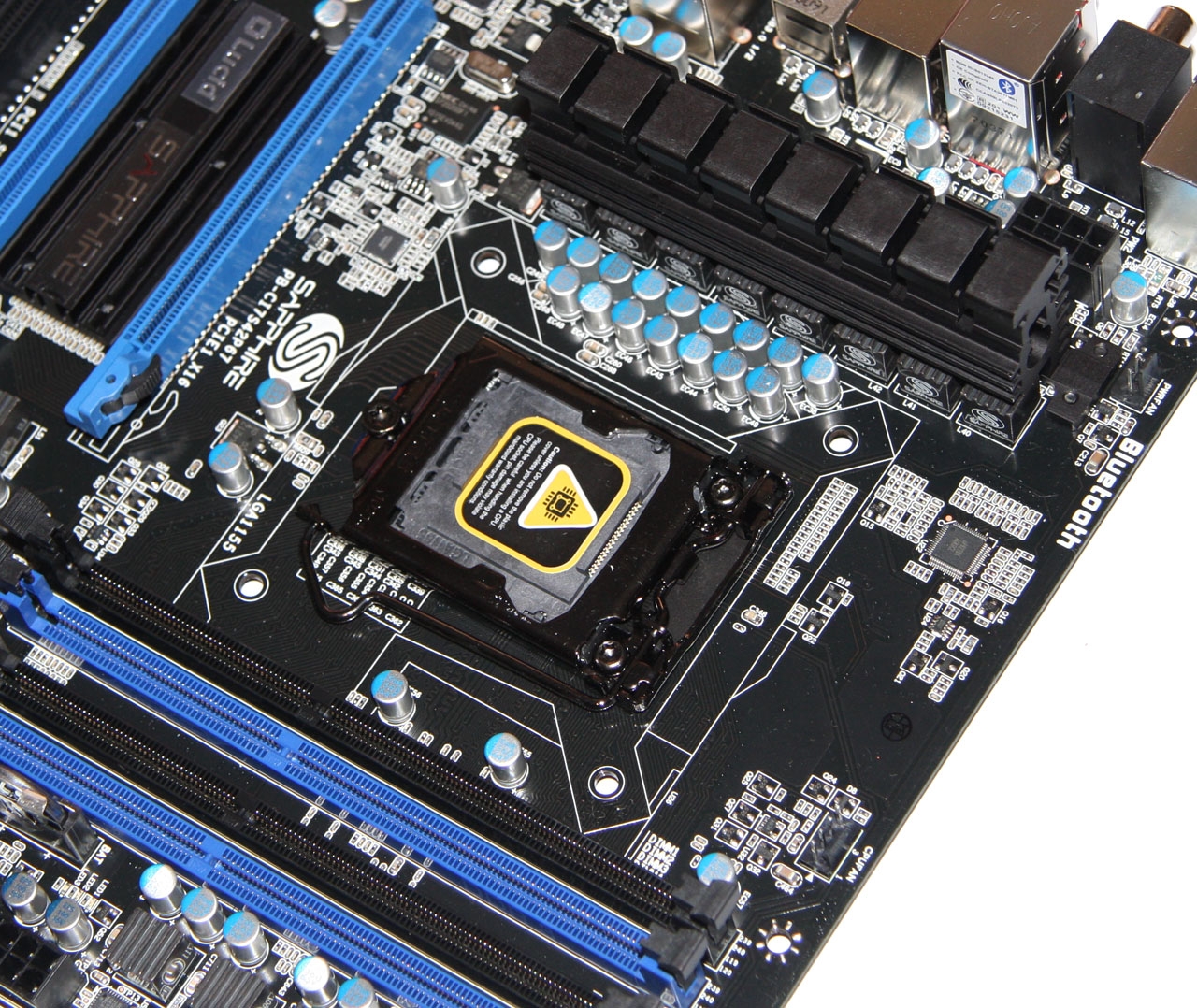

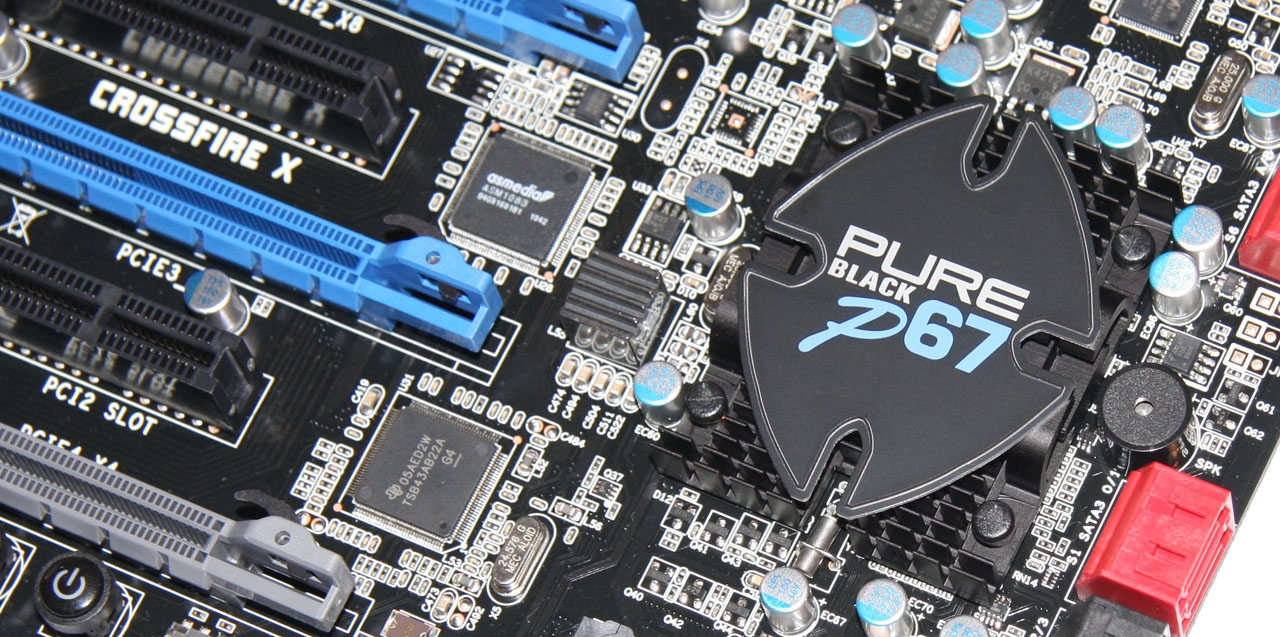

Na testowanym produkcie znalazła się podstawka LGA1155, oraz chipset P67, który ukryty jest pod całkiem dobrze wyglądającym radiatorem.

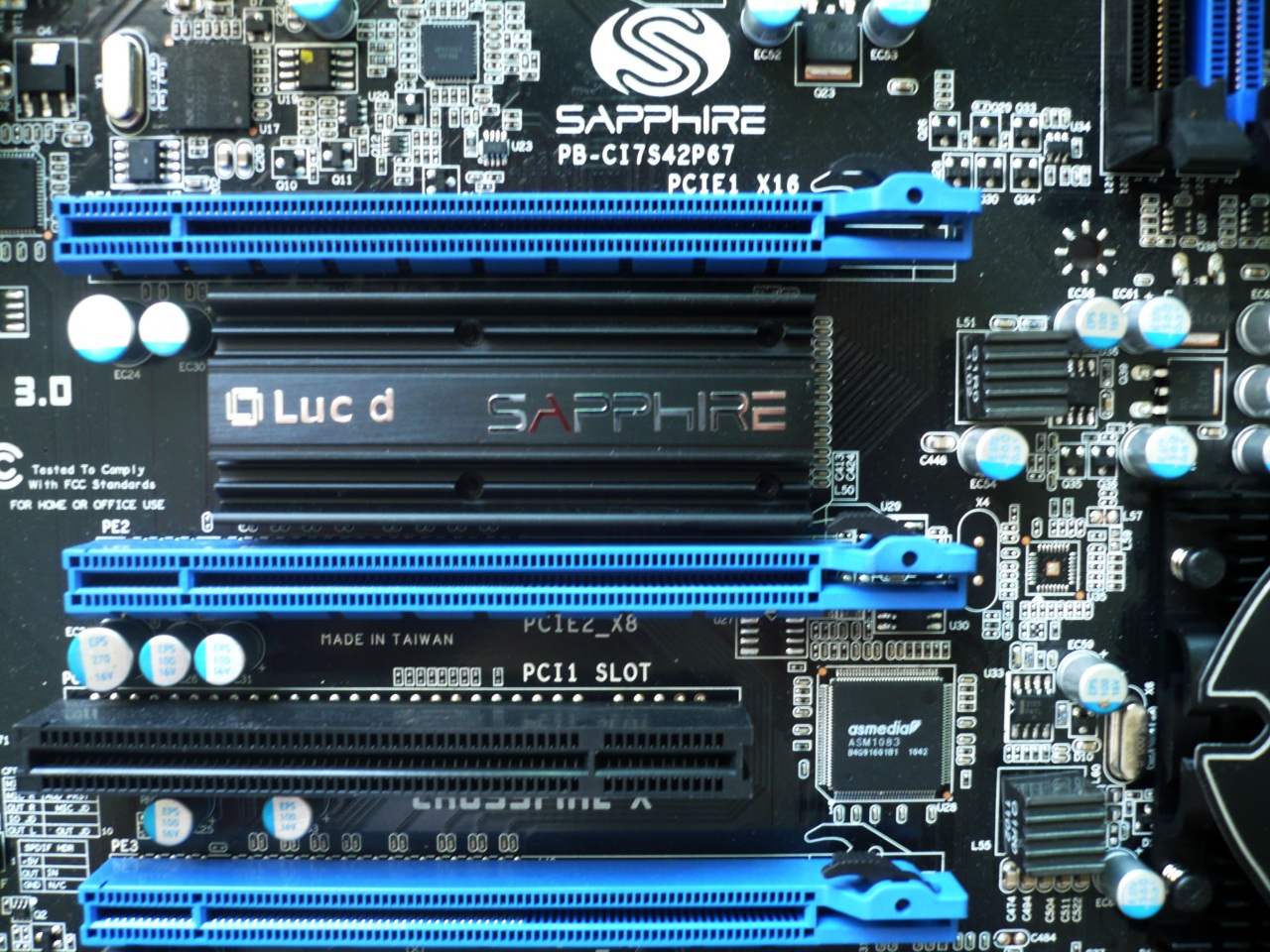

Między pierwszym, a drugim złączem PCI-Express 16x umieszczony został chip Lucid hydra. Przykrywa go pokaźnych rozmiarów radiator, który został przytwierdzony do płyty za pomocą śrubek.

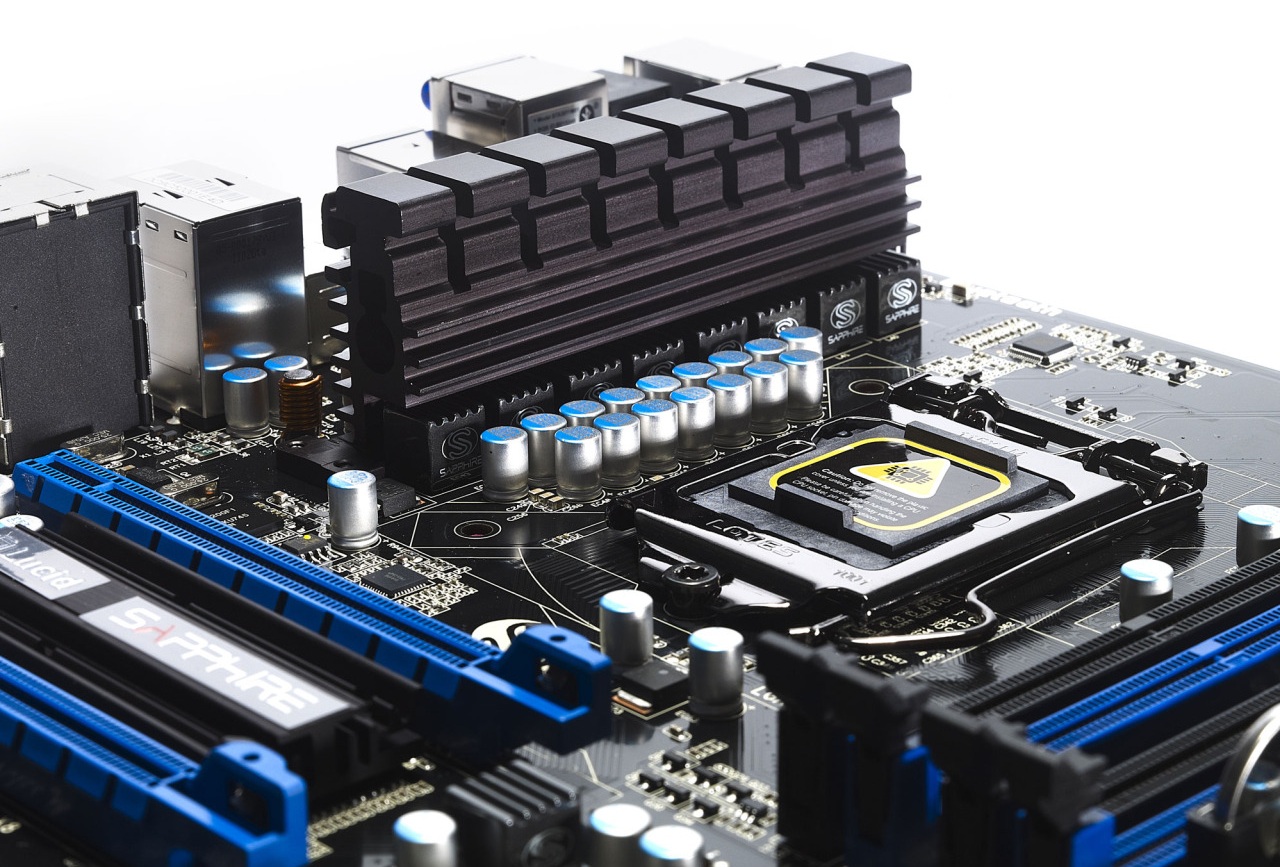

Pokaźnych rozmiarów radiator sekcji zasilania również został przykręcony śrubkami, jednak tym razem na rewersie płyty głównej znajdziemy metalową płytkę, która dodatkowo usztywnia konstrukcję.

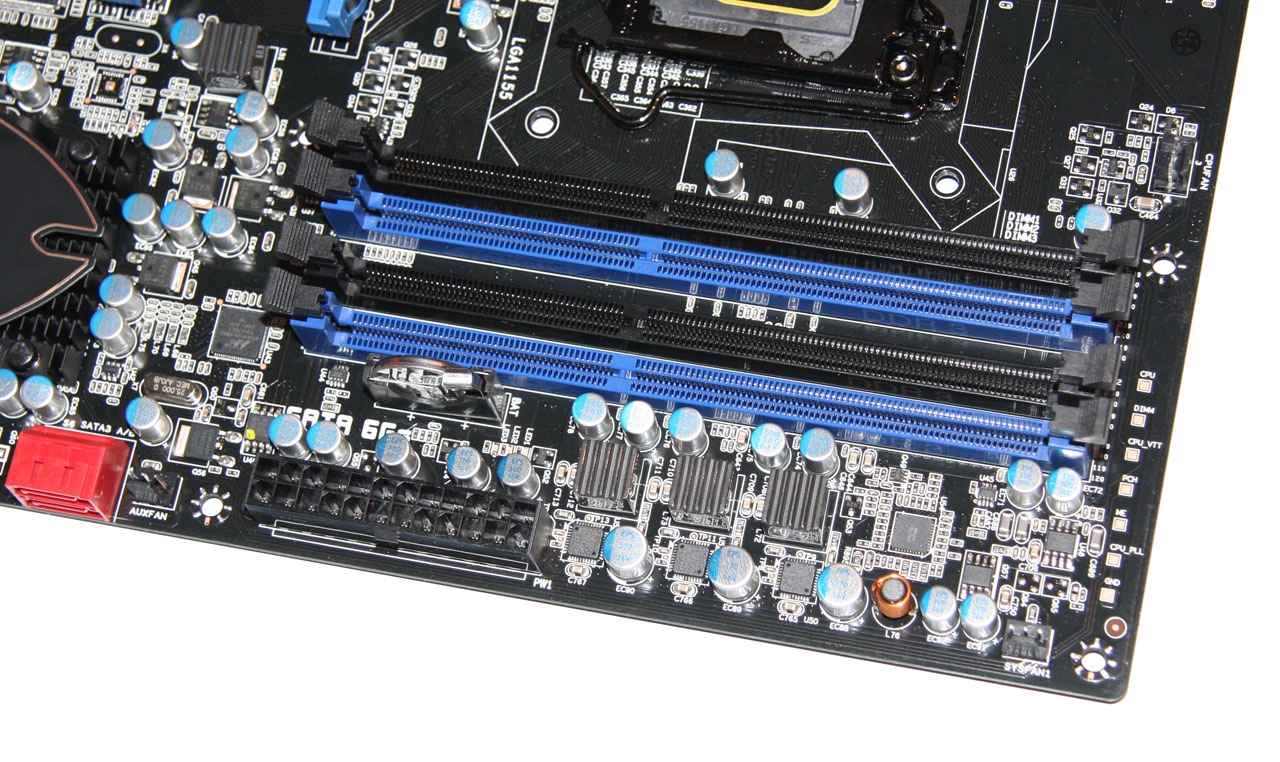

Cztery banki pamięci umożliwiają montaż do 16GB (4x4GB) pamięci DDR3 o częstotliwości do 2133MHz.

Wtyczka 8pin została umieszczona w lewej górnej części laminatu. Niestety, po zamontowaniu dużego coolera procesora dostęp w tych rejonach staje się bardzo utrudniony, dlatego też mogą wystąpić pewne problemy przy demontażu.

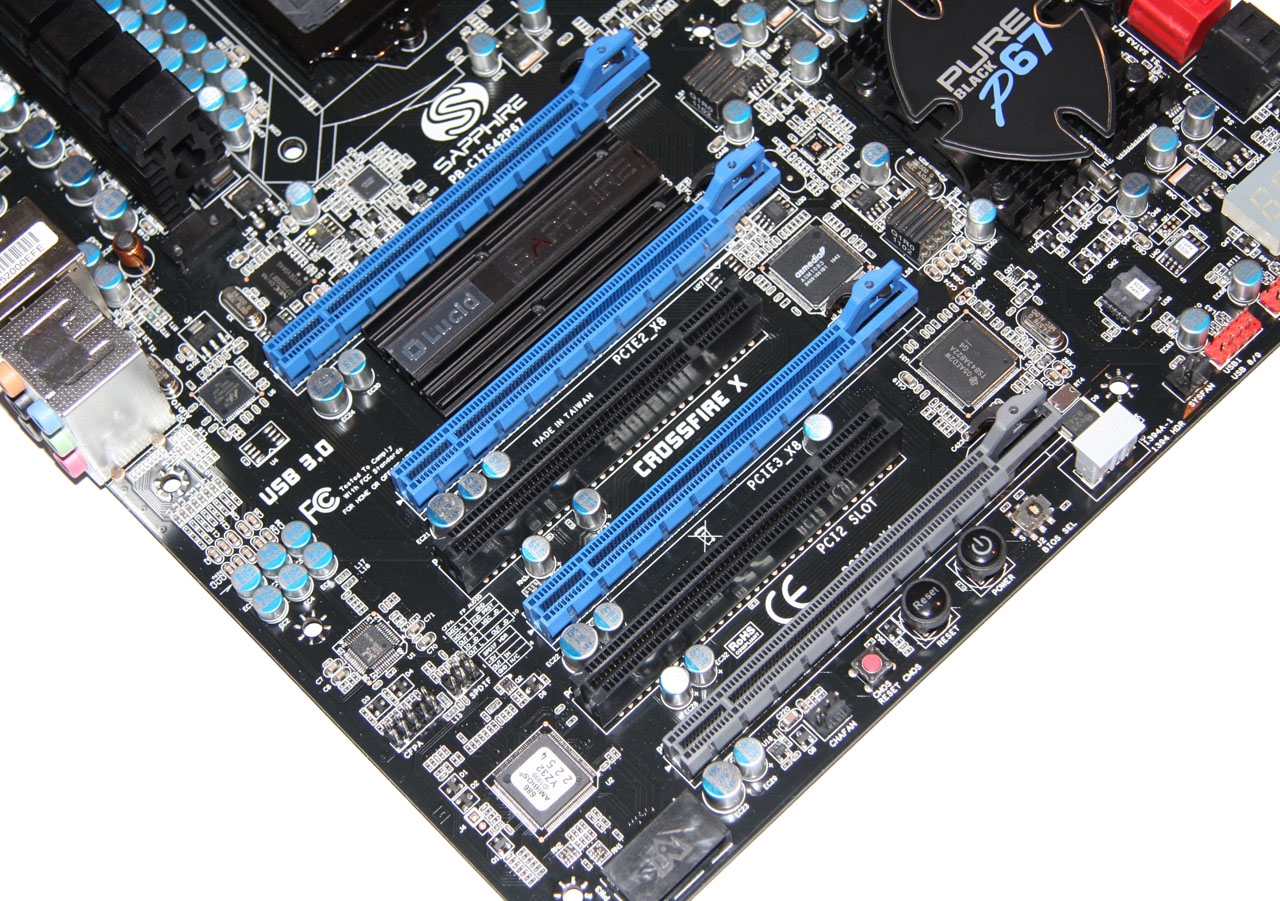

Testowana płyta została wyposażona w cztery gniazda PCI-Express x16 oraz dwa PCI. Pierwsze gniazdo pracuje z pełną prędkością x16, dwa niższe z prędkością x8, a ostatnie x4. Dzięki takiej liczbie gniazd teoretycznie powinniśmy móc utworzyć konfigurację multiGPU, jednak problem pojawia się kiedy chcemy połączyć karty nowsze niż GTX4XX oraz HD5XXX. Sterowniki do układu Lucid Hydra już od kilku lat nie są aktualizowane, przez co nie ma możliwości połączenia dwóch nowszych kart.

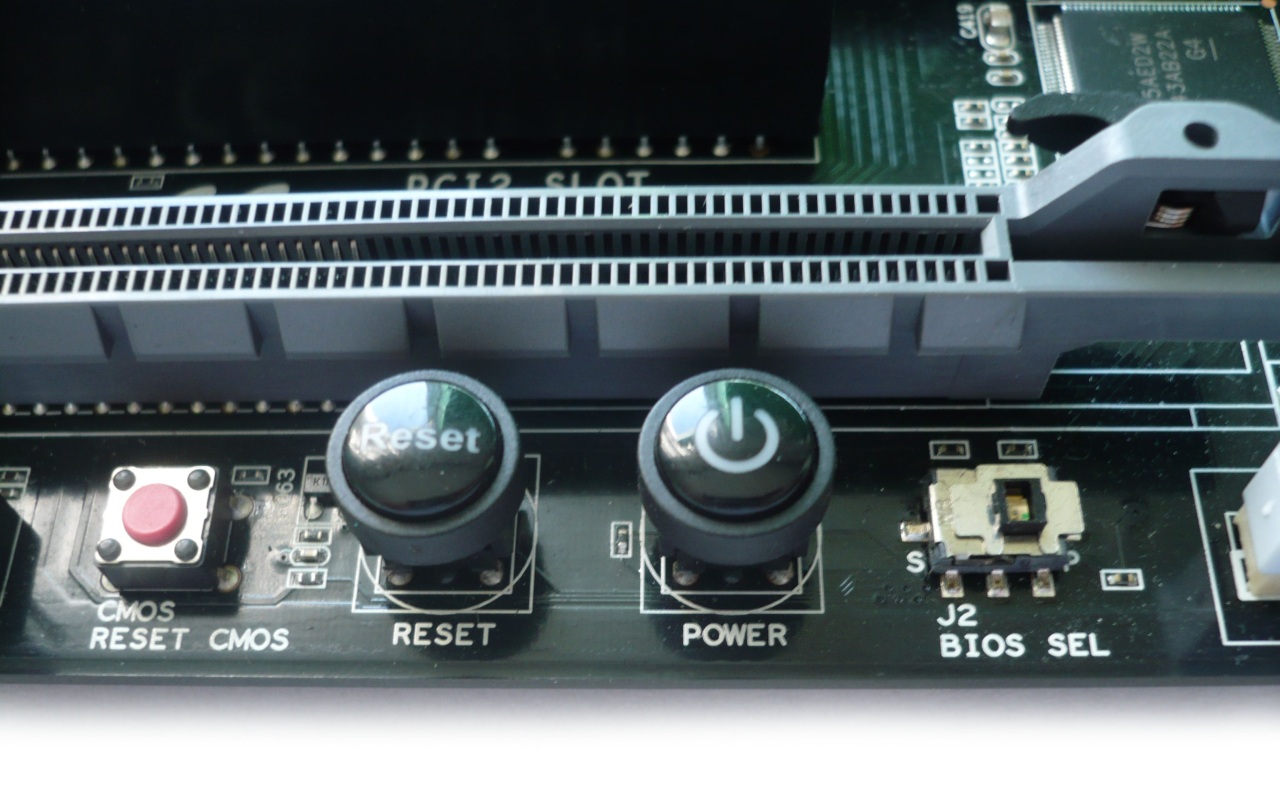

Ciągłe wyciąganie i wkładanie płyty głównej i innych podzespołów do obudowy, szczególnie podczas testów, jest dość męczące, więc między innymi dlatego płyta została wyposażona w przyciski Reset i Power.

Wiele osób próbowało kiedyś pewnie podkręcać procesor czy pamięci RAM. Jak chyba wszyscy dobrze wiedzą, znalezienie punktu granicznego między osiągami, a stabilnością jest niezwykle trudne i wymaga wielu prób i błędów. Często może zdarzyć się, że komputer po ostatniej próbie podkręcania nie chce się uruchomić i wymagany jest reset BIOSu. Sposobów na to jest kilka. Jednym z nich jest reset pamięci CMOS. Aby to zrobić w przypadku testowanego produktu wystarczy wcisnąć przycisk clear CMOS na płycie głównej. Można także użyć drugiego BIOSu, w który wyposażona jest płyta. W tym przypadku wystarczy przestawić przełącznik w tryb „Secondary BIOS”.

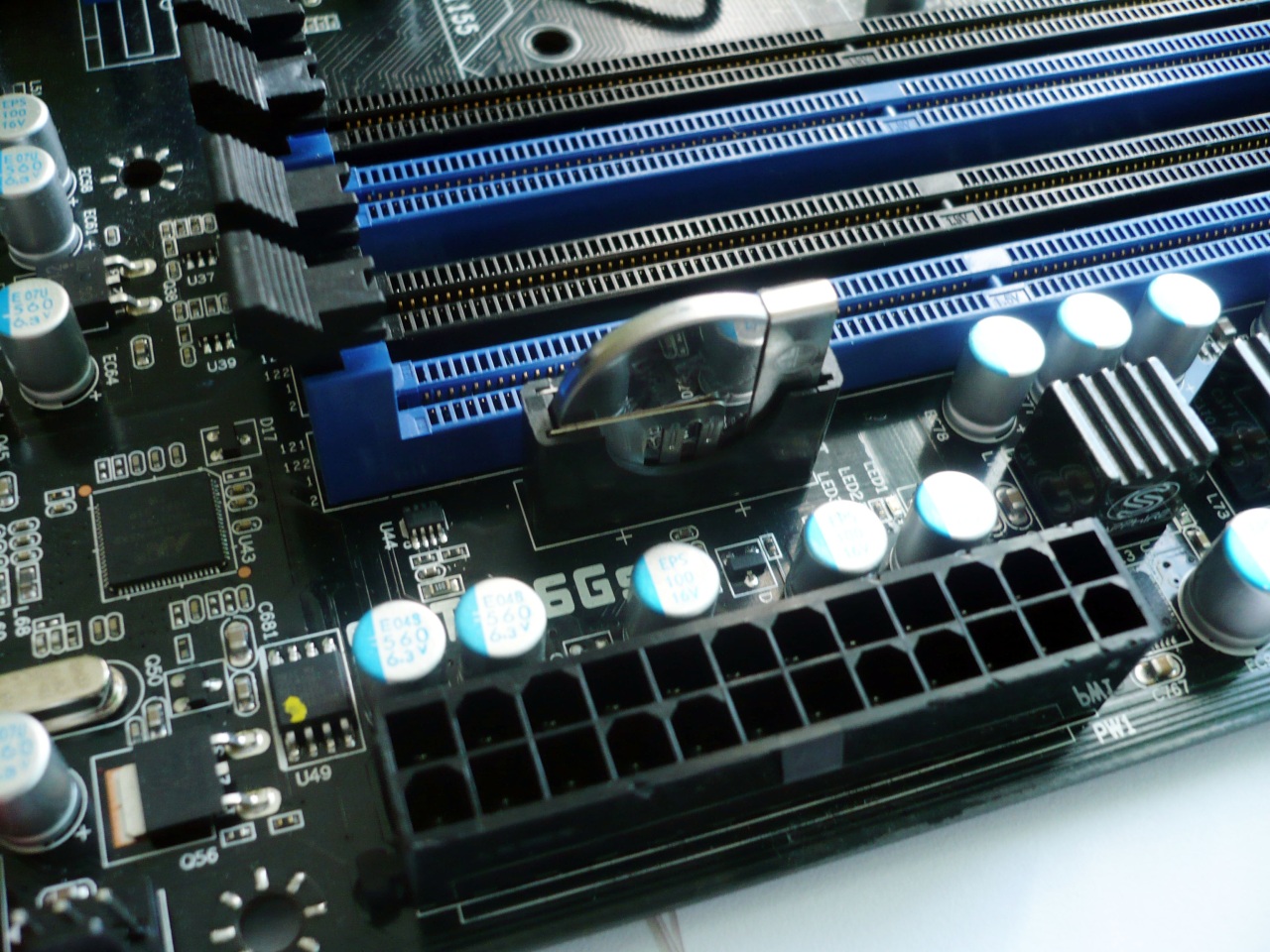

Ostatnim sposobem (choć wymagającym więcej czasu) jest wyciągnięcie baterii z płyty głównej przy odłączonym od zasilania komputerze. Co ciekawe bateria w przypadku testowanego produktu montowana jest pionowo, w celu ułatwienia montażu lub demontażu.

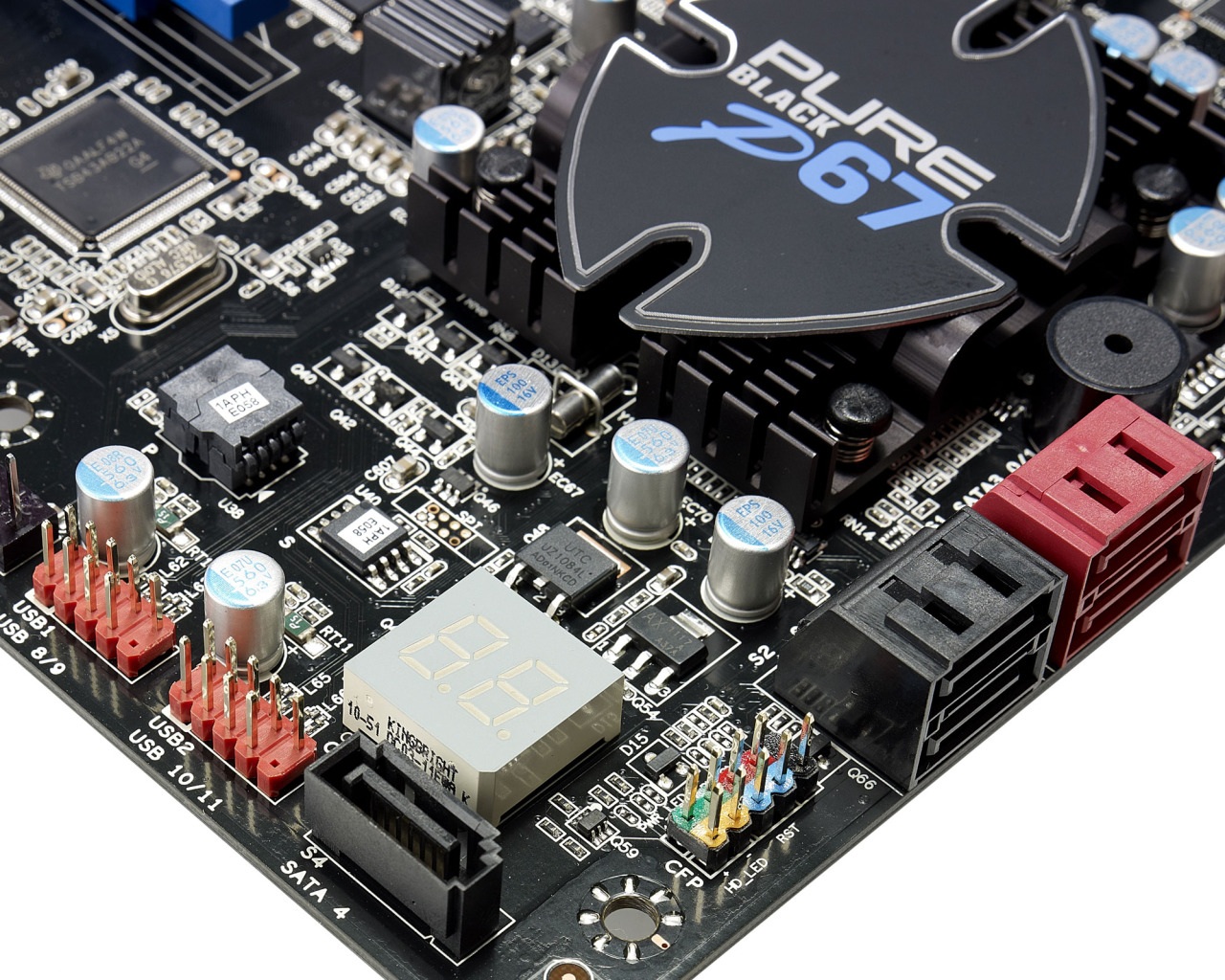

Aby ułatwić diagnostykę komputera, producent wyposażył płytę główną w wyświetlacz kodów POST.

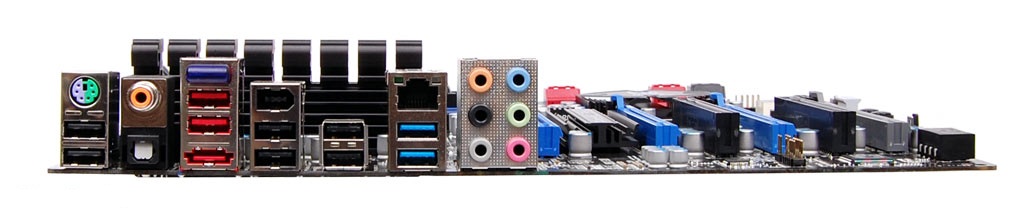

W tylnej części płyty głównej znajdziemy pokaźny zestaw gniazd. Producent umieścił tutaj między innymi:

• port PS/2
• 8 portów USB 2.0
• 2 porty USB 3.0
• port firewire
• 6 gniazd jack
• S/PDIF (koncentryczny i optyczny)
• gigabitowy port LAN
• port eSATA
• moduł bluetooth 2.1

Obecnie wiele obudów komputerów posiada porty USB3.0 , które należy podłączyć do płyty głównej, jednak na testowanym produkcie próżno szukać jakichkolwiek styków (wewnętrznych portów) USB3.0. Na szczęście testowana płyta jest wyposażona w dwa zewnętrzne porty USB 3.0.
