Przegląd Radeony HD 7850 i 7870 – wielkie zestawienie kart AMD ze średniej półki cenowej

XFX Radeon HD 7850 Double Dissipation 1GB DDR5

Produkt od firmy XFX jest pierwszym Radeonem HD 7850 w naszym zestawieniu.

Opakowanie i jego zawartość

Akcelerator XFX Radeon HD 7850 Double Dissipation 1GB DDR5 do swoich nabywców trafia w czarno-niebieskim opakowaniu. Na przodzie znajdziemy grafikę „DD” symbolizującą zastosowany przez XFX autorskie system chłodzenia – double dissipation. Oprócz tego na opakowaniu znajdziemy zdjęcia, specyfikacje techniczną oraz grafiki nagród przyznanych przez inne redakcje recenzowanemu przez nas produktowi.

Po otwarciu opakowania w środku znajdziemy pudełko z kartonu w którym znajduje się nasza karta zabezpieczona przez worek oraz tekturową wkładkę, które mają chronić ją przed uszkodzeniami.

Oprócz karty graficznej w opakowaniu znajdziemy również:

• instrukcje obsługi
• płytę z sterownikami
• ulotki
• zawieszkę na klamkę od drzwi z logiem XFX „Do not distrub I’m gaming„

Wygląd karty

Karta Graficzna XFX Radeon HD 7850 Double Dissipation 1GB DDR5 oparta jest o referencyjną płytkę PCB koloru czarnego. Za zasilanie karty odpowiada sekcja zasilania w układzie 3+1 gdzie trzy fazy odpowiadają za zasilanie rdzenia graficznego, a ostatnia zajmuje się „napędzaniem” pamięci VRAM. Prawie cały laminat karty przykrywa srebrno-czarna aluminiowa osłona wchodząca w skład zastosowanego tutaj autorskiego systemu chłodzenia.

Karta zajmuje dwa sloty na płycie głównej, a za jej zasilanie odpowiada jedno złącze 6-pin umieszczone w tylnej cześć karty.

W górnej lewej części laminatu znajduje się jedno złącze CrossFire, które umożliwia połączenia dwóch takich samych GPU.

Na śledziu karty znajdziemy pięć wyjść obrazu: dwa DVI,HDMI i dwa mini Display Port.

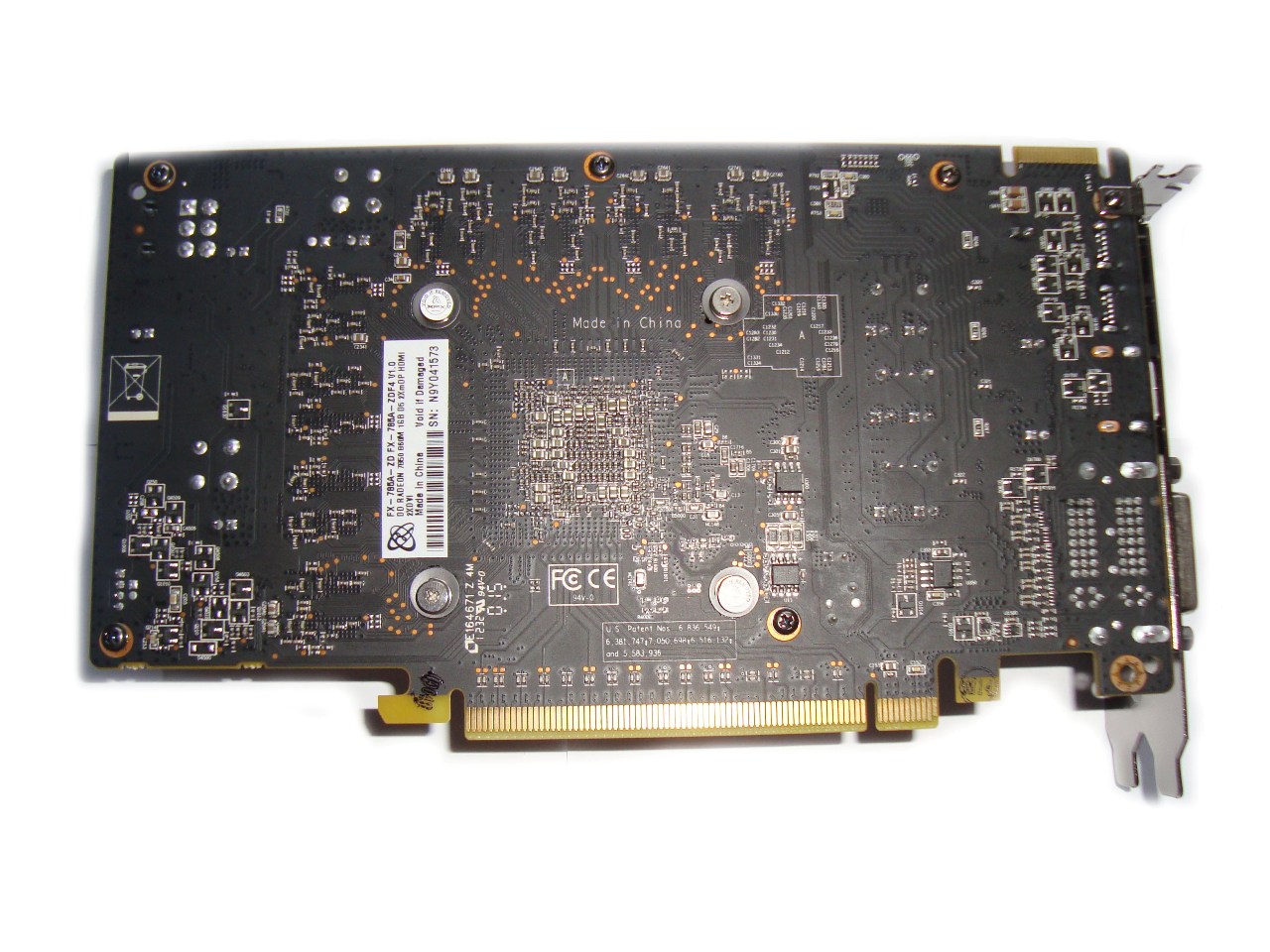

Karta ma długość 198mm, na spodniej części laminatu nie znajdziemy zbyt dużo elektroniki, ponieważ jej większość znajduje się na wierzchniej części.

 System chłodzenia XFX – Double Dissipation

Firma XFX stosuje ten system chłodzenia kart graficznych w swoich produktach już od paru lat.

System Double Dissipation na karcie graficznej XFX składa się z aluminiowej osłony, dwóch czarnych 7,5 cm wentylatorów, które posiadają 11 specjalnie wyprofilowanych łopatek. Kształt ich jest zrobiony tak, aby ilość tłoczonego powietrza była jak największa, a szum powietrza wytwarzany przez wentylator był jak najmniejszy. Ostatnim elementem chłodzenia jest aluminiowy radiator, który zbudowany jest z 44 żeberek oraz dwóch rurek cieplnych. Ciepłowody nie mają bezpośredniego kontaktu z rdzeniem GPU, producent zastosował tu miedzianą płytkę, która przekazuje ciepło z rdzenia na hot-pipe.

Warto wspomnieć, że żeberka radiatora mają miejsce na trzecią rurkę cieplną niestety firma XFX swój produkt wyposażyła tylko dwie. Zastosowany układ chłodzi tylko sam rdzeń graficzny, pamięci nie posiadają własnych radiatorów.

Specyfikacja karty przedstawia się następująco:

• Rdzeń graficzny został wykonany w procesie 28nm i jego taktowanie wynosi 860MHz.
• GPU posiada 1024 procesorów strumieniowych, 32 jednostek rasteryzujących i 64 jednostek teksturujących.
• Karta posiada 1 GB Pamięci GDDR5, która pracuje z częstotliwością 1200MHz na 256 bitowej szynie pamięci.
• Referencyjna płytka PCB (sekcja zasilnia 3+1) oraz autorski system chłodzenia Double Dissipation.

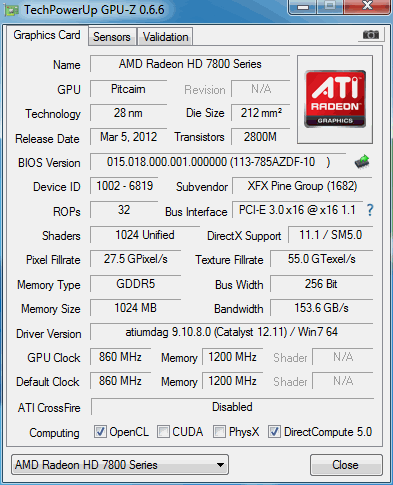

Fotka z GPU-Z:

 Temperatury oraz kultura pracy (bez OC)

Akcelerator XFX Radeon HD 7850 Double Dissipation 1GB DDR5 w spoczynku osiąga temperaturę 30 stopni, zachowując przy tym jak najbardziej nienaganną kulturę pracy. Zamontowane wentylatory pracują wtedy z prędkością 20%.

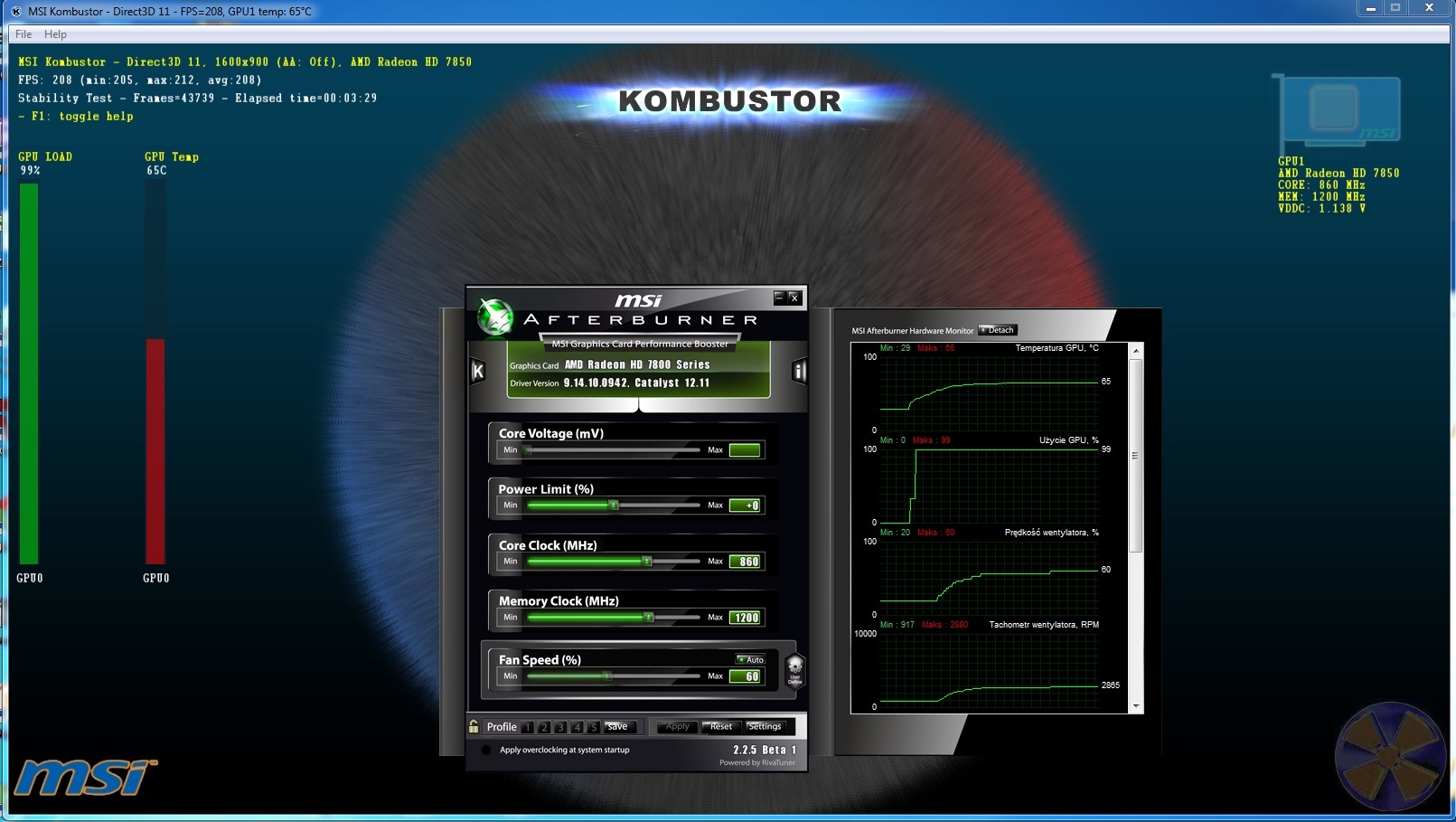

Podczas obciążenia temperatura układu rośnie do 65 stopni, prędkość zamontowanych wentylatorów rośnie do 60% wytwarzając przy tym delikatnie większy hałas niż przed obciążeniem (ale nadal jest on jak najbardziej akceptowalny).
