Przegląd Radeony HD 7850 i 7870 – wielkie zestawienie kart AMD ze średniej półki cenowej

Sapphire Radeon HD 7870 GHz Edition 2GB DDR5

Kolejnym Radeonem z serii 7870, w naszym zestawieniu jest model od firmy Sapphire.

Opakowanie i jego zawartość

Karta graficzna Sapphire Radeon HD 7870 GHz Edition 2GB DDR5 do użytkowników trafia w ciemnozielonym opakowaniu. Na przodzie znajdziemy damską maskotkę – żołnierza – firma Sapphire umieszcza ją bardzo często na opakowaniach swoich produktów.  Oprócz tego na pudelku znajdziemy technologie, specyfikacje techniczną oraz grafiki nagród przyznanych przez inne redakcje recenzowanemu produktowi.

Po otwarciu opakowania w środku znajdziemy specjalną wkładkę, w której znajduje się nasza karta zabezpieczona dodatkowo przez worek.

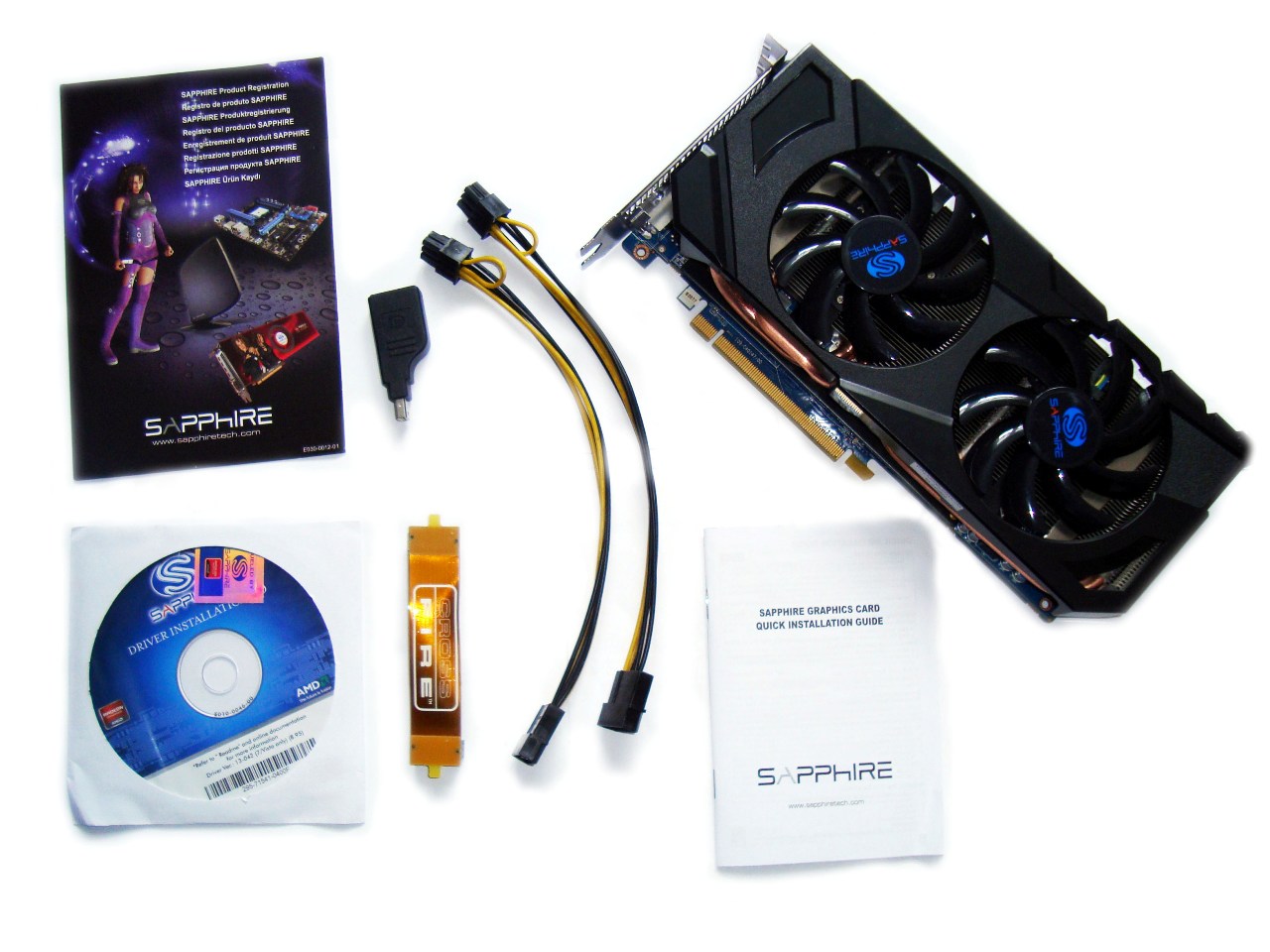

Oprócz karty graficznej w opakowaniu znajdźmy również:

• instrukcje obsługi
• płytę z sterownikami
• ulotkę
• dwie przejściówki 6pin – MOLEX
• mostek CF
• przejściówkę Mini DP – DP

Wygląd karty

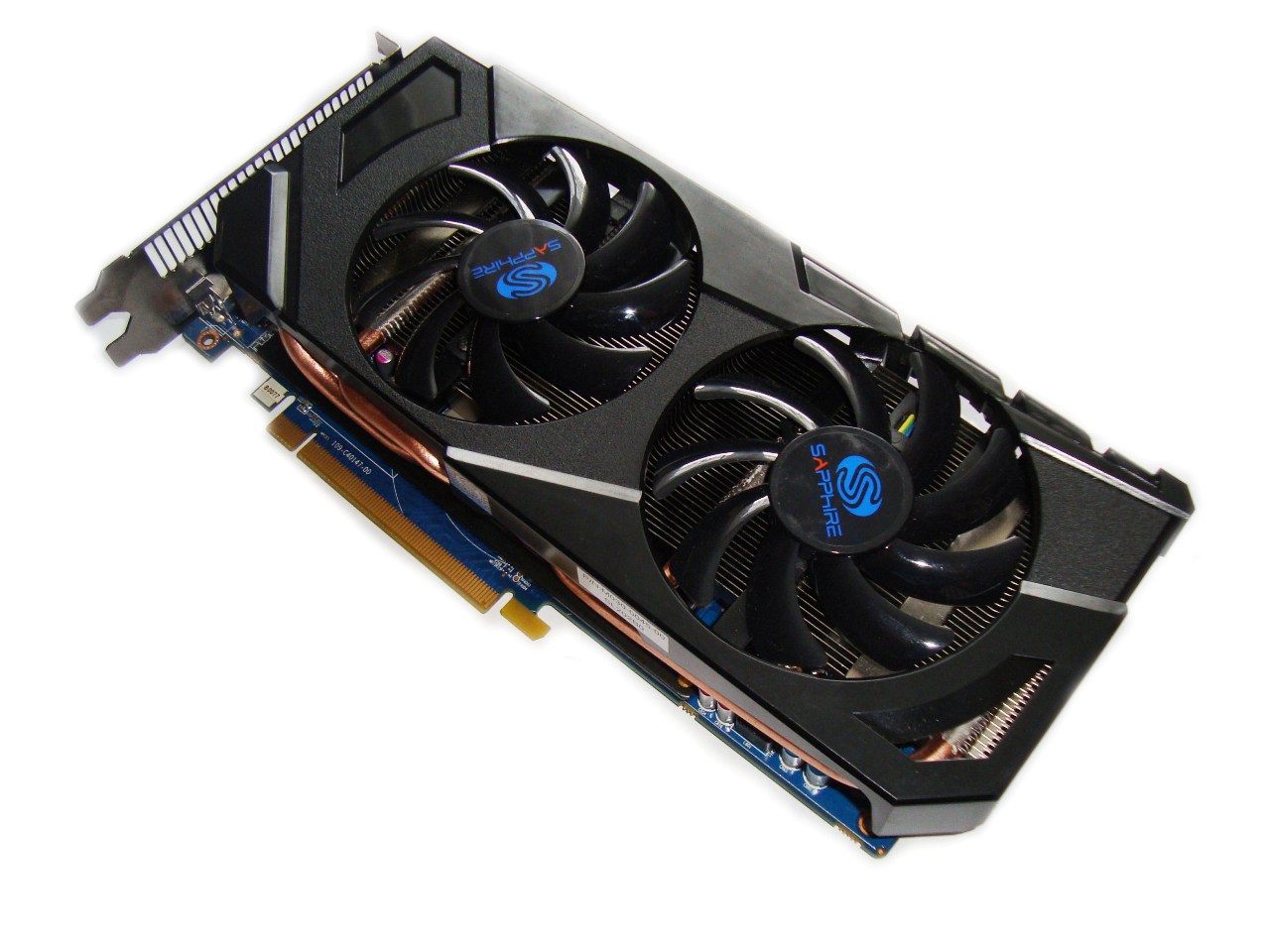

Karta graficzna Sapphire Radeon HD 7870 GHz Edition 2GB DDR5 oparta jest o referencyjną płytkę PCB koloru niebieskiego. Za zasilanie karty odpowiada sekcja zasilania w układzie 5+2 gdzie pięć faz odpowiada za zasilanie rdzenia graficznego, a dwie zajmują się „napędzaniem” pamięci VRAM. Prawie cały laminat karty przykrywa czarna plastikowa osłona wchodząca w skład zastosowanego tutaj autorskiego systemu chłodzenia.

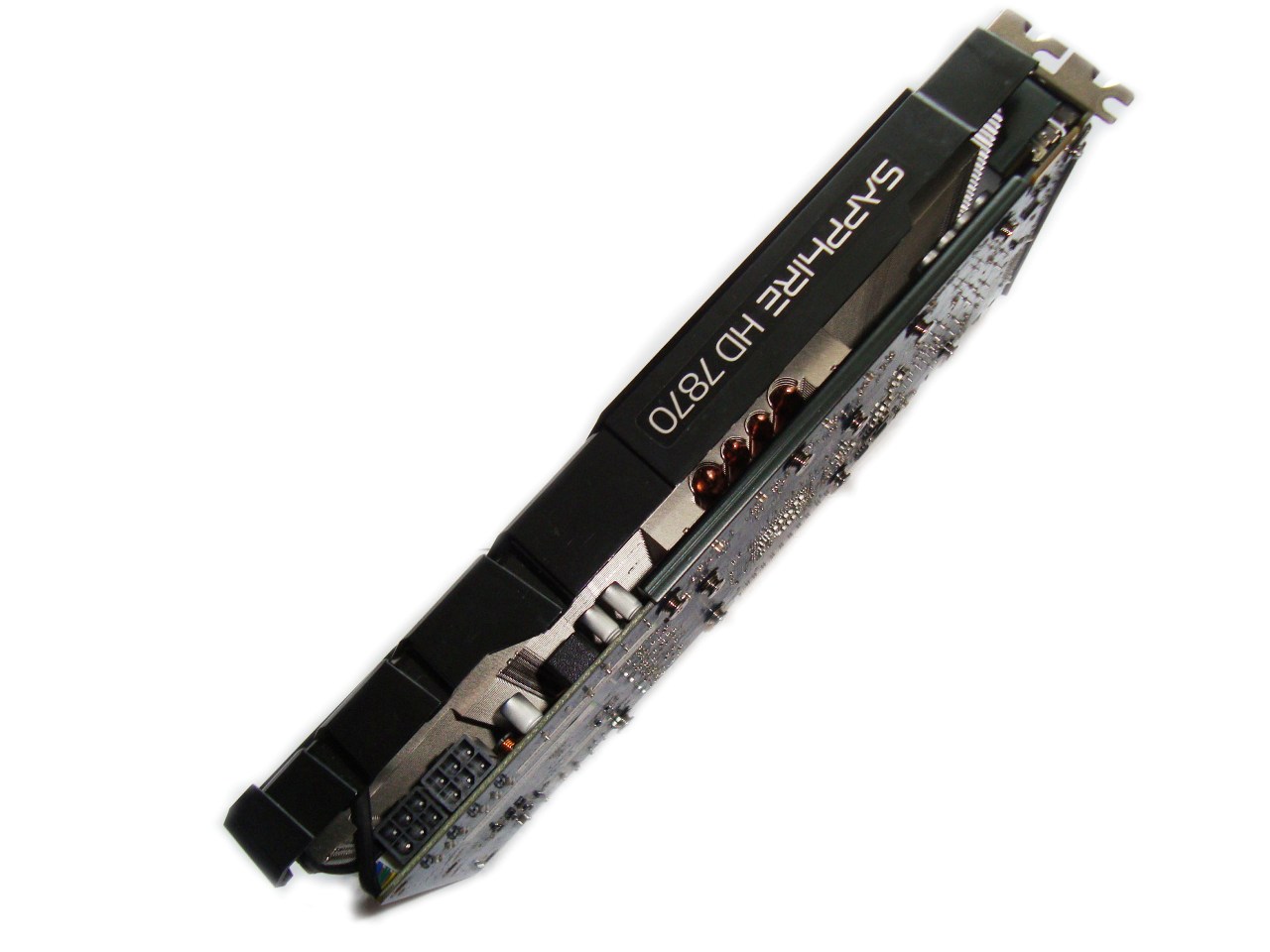

Karta zajmuje dwa sloty na płycie głównej, a za jej zasilanie odpowiadają dwa złącza 6-pin. W górnej lewej części laminatu znajduje się jedno złącze CrossFire, które umożliwia połączenia dwóch takich samych GPU.

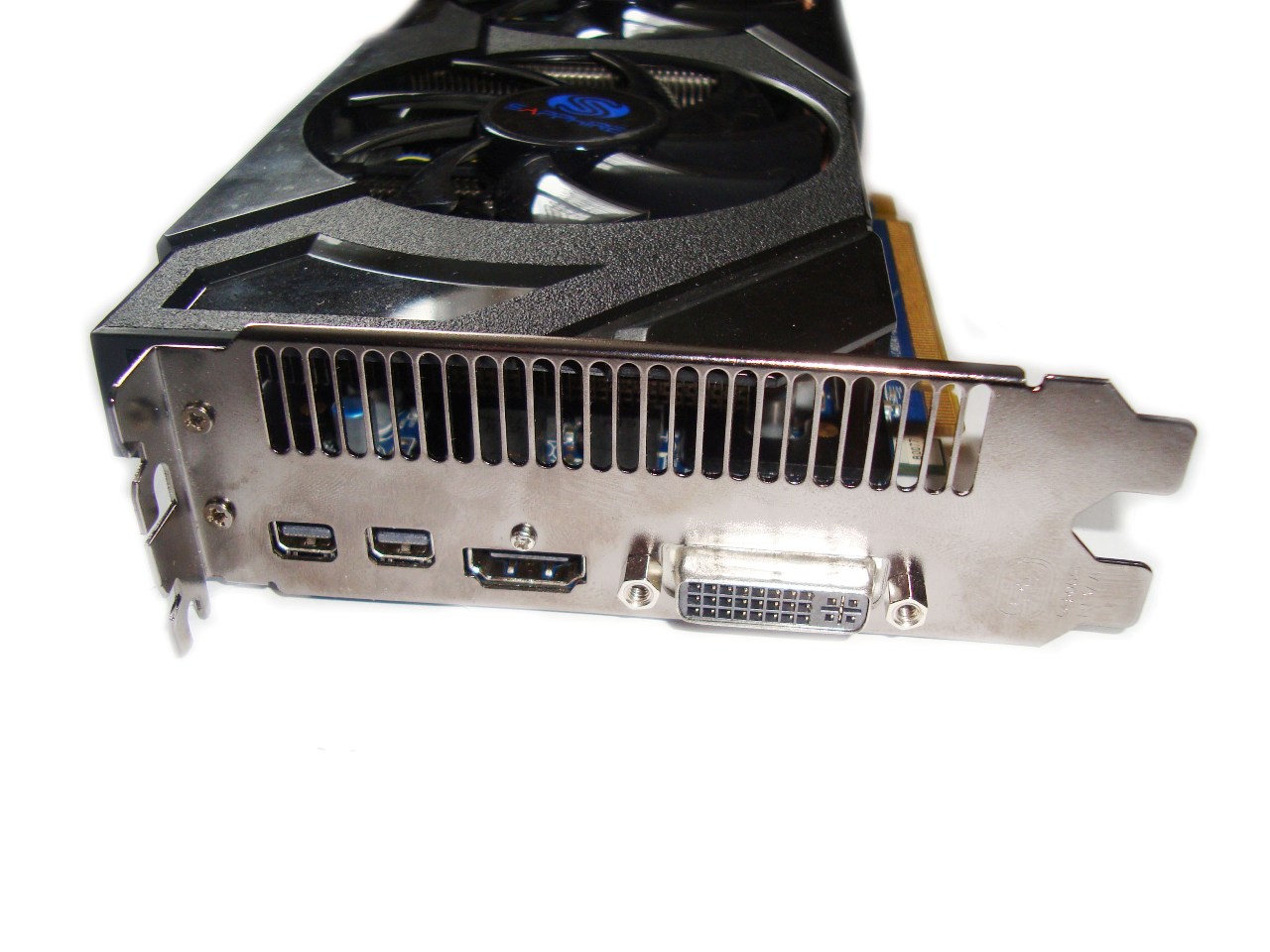

Na śledziu karty znajdziemy cztery wyjścia obrazu: DVI,HDMI i dwa mini Display Port. Względem wersji referencyjnej Sapphire postanowiło zrezygnować z drugiego złącza DVI.

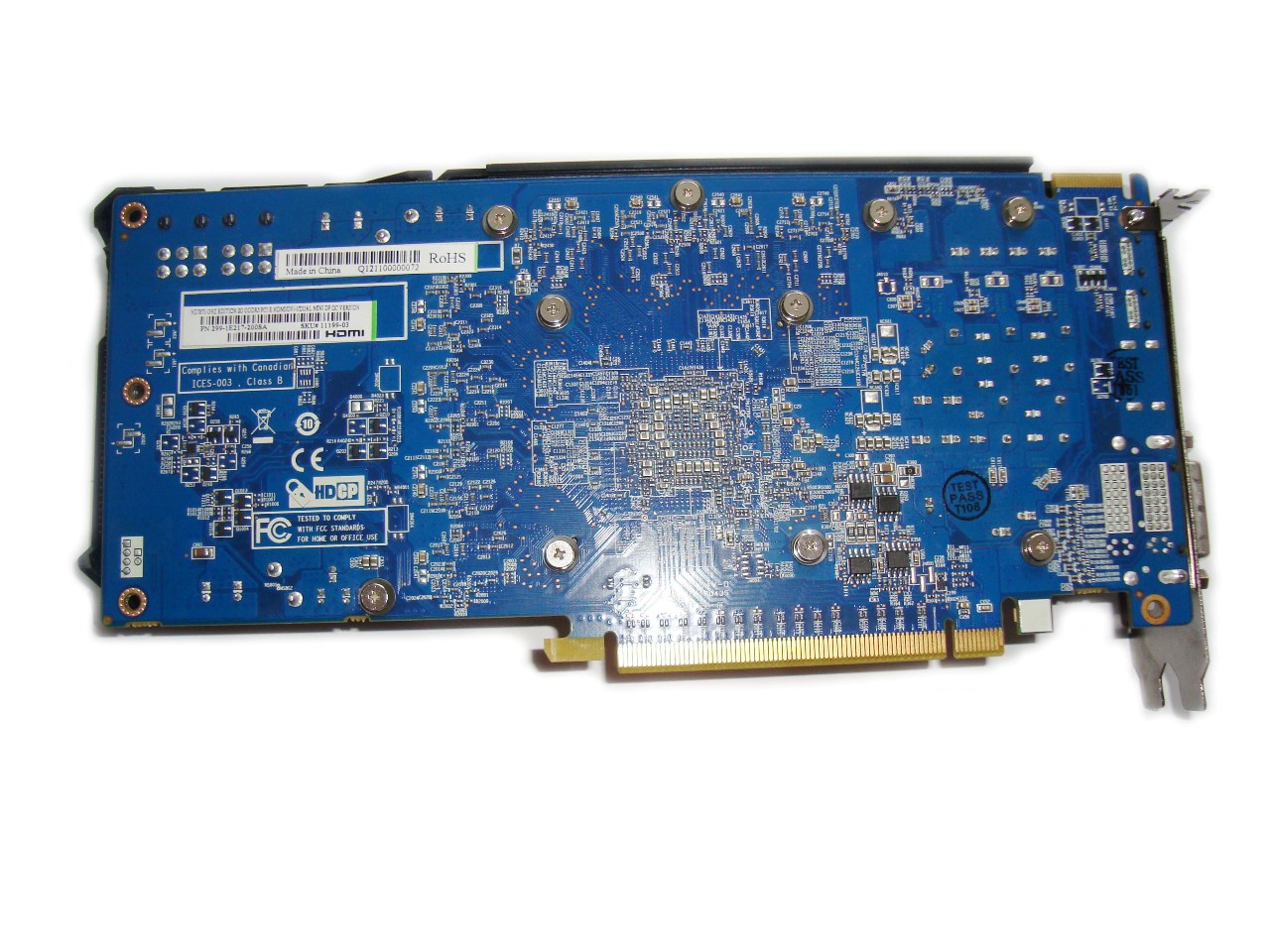

Karta ma długość 255mm, na spodniej części laminatu nie znajdziemy zbyt dużo elektroniki, ponieważ jej większość znajduje się na wierzchniej części.

 System chłodzenia Sapphire

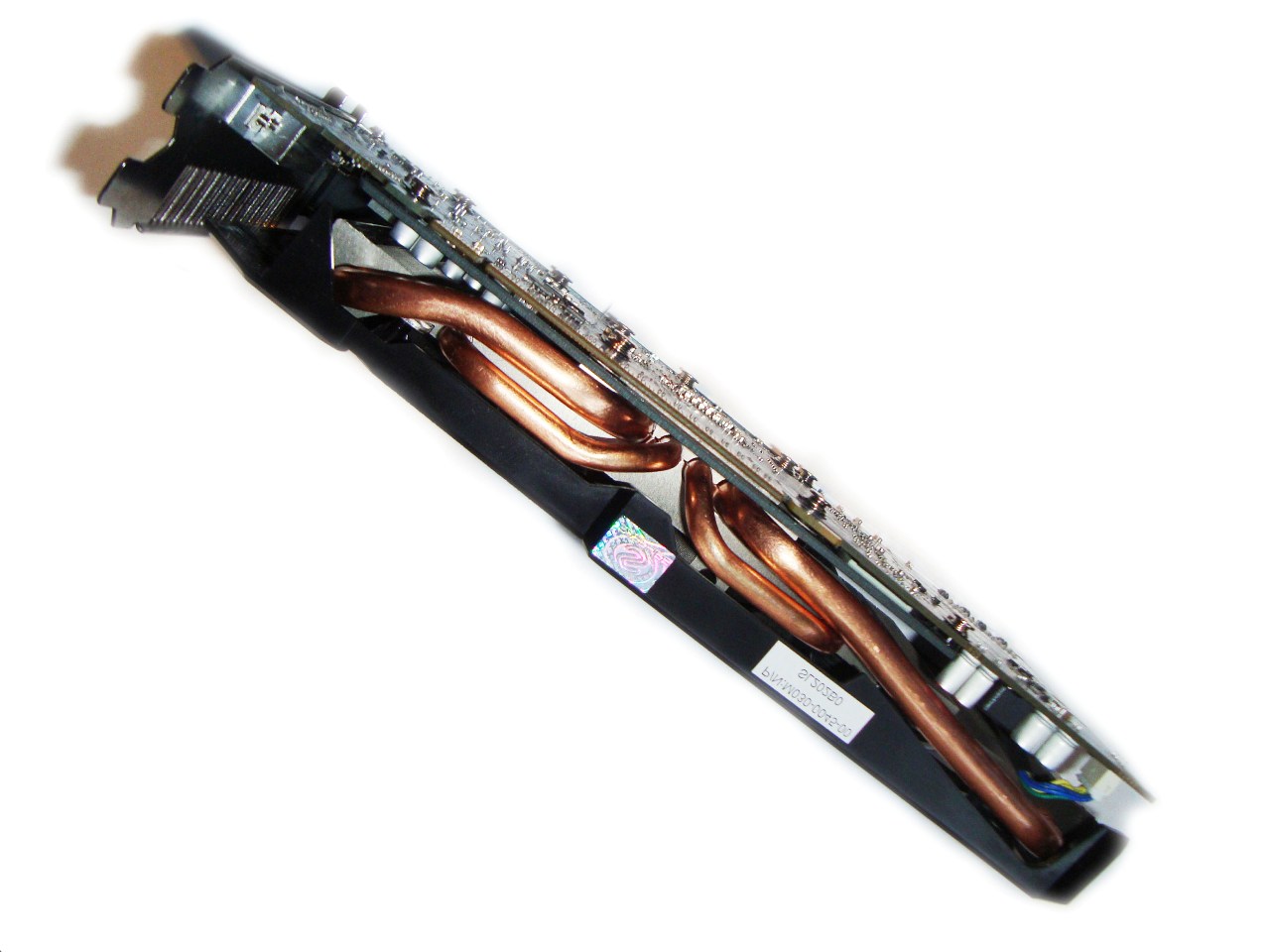

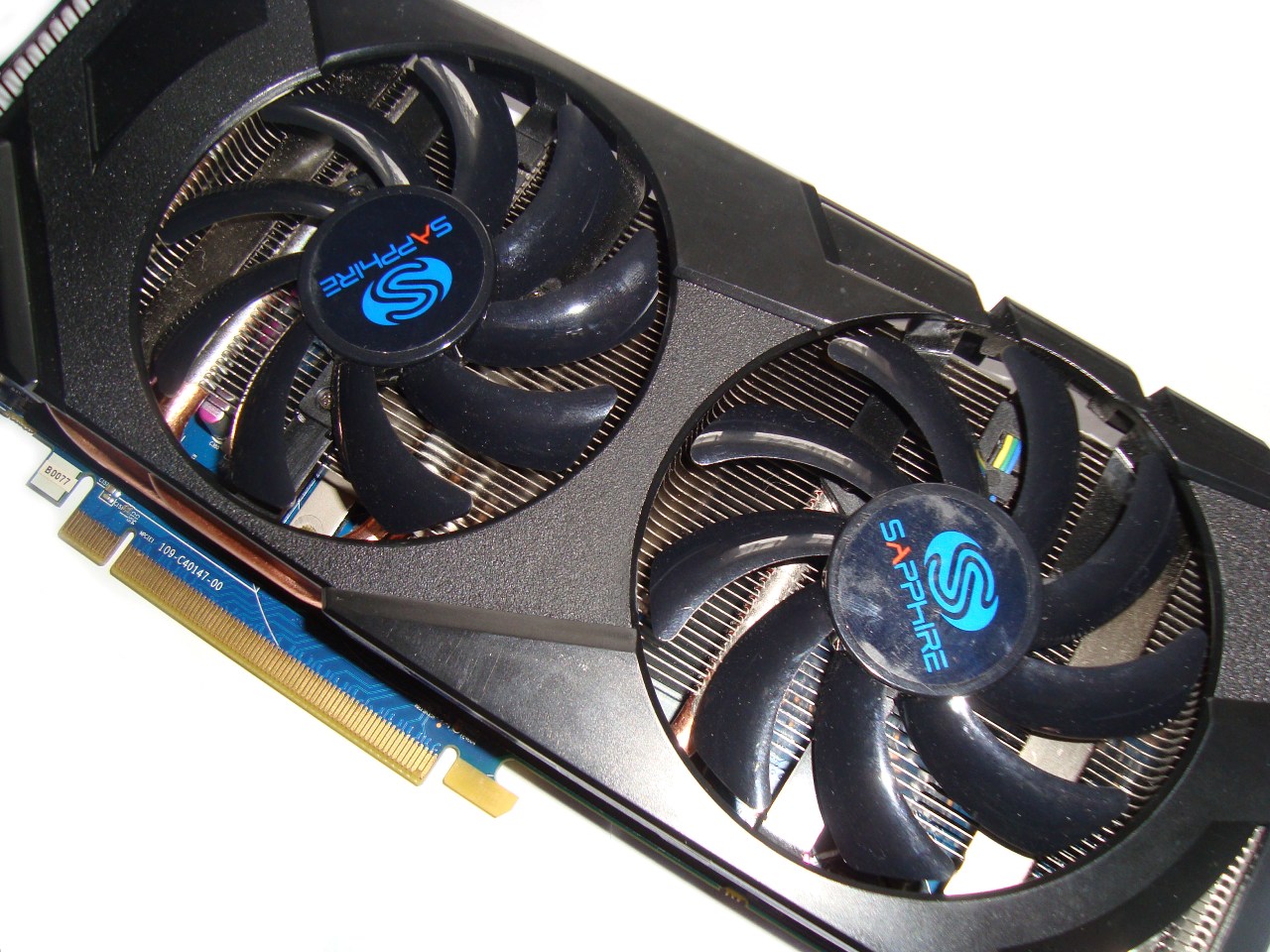

Autorski system chłodzenia na karcie graficznej Sapphire Radeon HD 7870 GHz Edition 2GB DDR5 składa się z plastikowej osłony, dwóch 8,5 cm wentylatorów, które posiadają 9 specjalnie wyprofilowanych łopatek. Ostatnim elementem chłodzenia jest aluminiowy radiator, który zbudowany jest z 44 żeberek oraz czterech rurek cieplnych (dwóch 6mm, a także dwóch 8mm). Ciepłowody nie mają bezpośredniego kontaktu z rdzeniem GPU producent zastosował tu aluminiową podstawę z miedzianym rdzeniem, która przekazuje ciepło z rdzenia GPU na hot-pipe. Warto wspomnieć, że zastosowane tutaj autorskie chłodzenie, ma bezpośredni kontakt z rdzeniem jak i z pamięciami karty, więc obydwa elementy są należycie chłodzone co powinno się przełożyć na wyższe OC – co oczywiście sprawdzimy ;).

Specyfikacja karty przedstawia się następująco:

• Rdzeń graficzny został wykonany w procesie 28nm i jego taktowanie wynosi 1050MHz.
• GPU posiada 1280 procesorów strumieniowych, 32 jednostki rasteryzujące i 80 jednostki teksturujące.
• Karta posiada 2 GB Pamięci GDDR5, która pracuje z częstotliwością 1250MHz na 256 bitowej szynie pamięci.
• Fabryczne OC, referencyjna płytka PCB (sekcja zasilnia 5+2) oraz autorski system chłodzenia z dwoma wentylatorami.

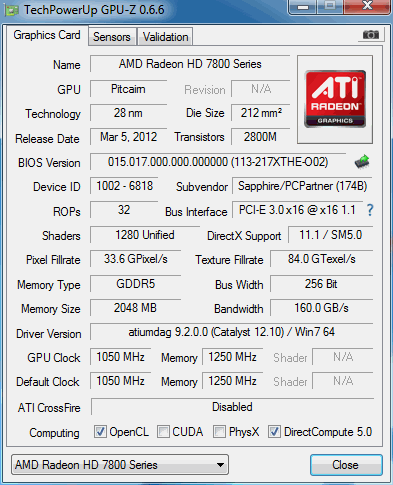

Fotka z GPU-Z:

Temperatury oraz kultura pracy

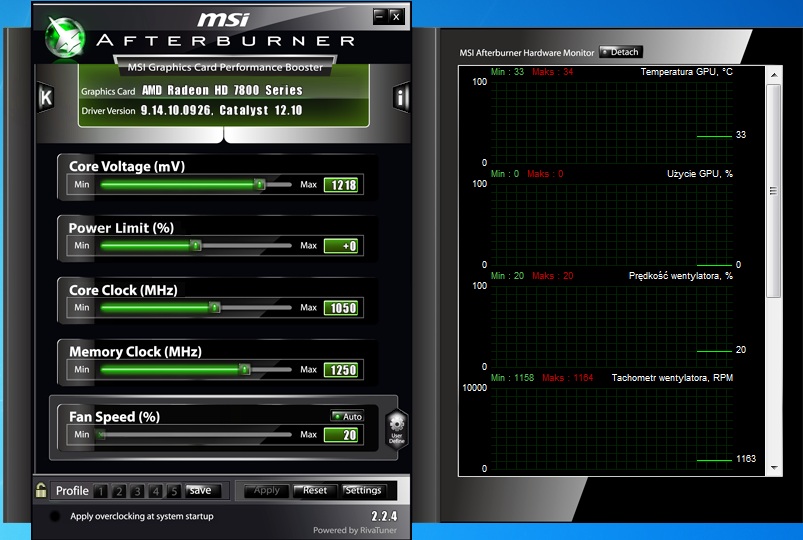

Podczas spoczynku na rdzeniu zanotujemy około 33 stopnie jest to identyczna wartość jak na karcie firmy XFX. Jeśli chodzi o kulturę pracy nie mamy tutaj jakichkolwiek zastrzeżeń, ponieważ chłodzenie pracuje na około 20% praktycznie bezgłośnie.

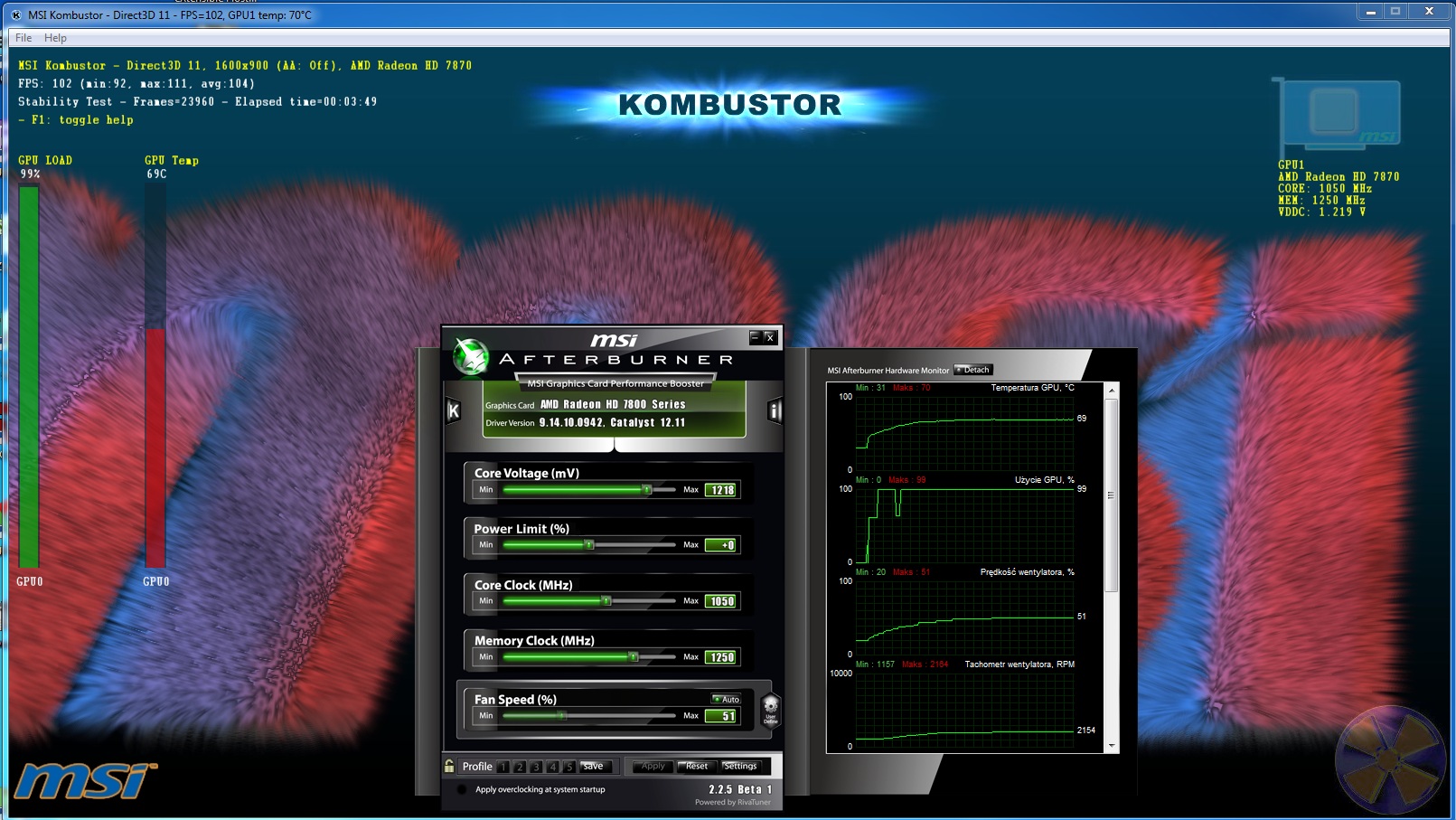

Podczas obciążenia temperatura układu rośnie do 70 stopni, jest to jak najbardziej akceptowalna wartość. Wentylatory przyspieszą do około 51% generując  delikatnie większy szum powietrza niż przed obciążeniem, ogółem pod kwestią głośności możemy kartę od Sapphire ustawić na równi z karta Gigabyte 7870 WF3, więc jest naprawdę znakomicie!
