Antec KÜHLER H2O 620 – test kompaktowego chłodzenia cieczą

Montaż

Montaż  chłodzenia wodnego Antec KÜHLER H2O 620 jest bardzo prosty i dokładnie opisany w instrukcji obsługi. Co prawda, nie jest napisana w naszym ojczystym języku, ale dzięki dokładnym obrazkom, montaż przebiegnie bez większych problemów.

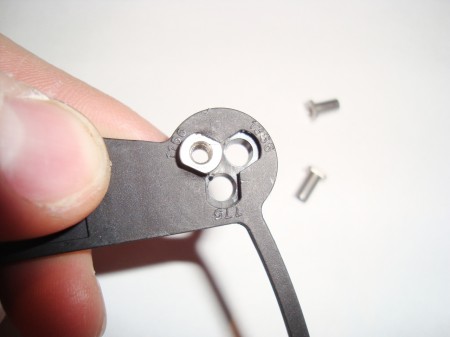

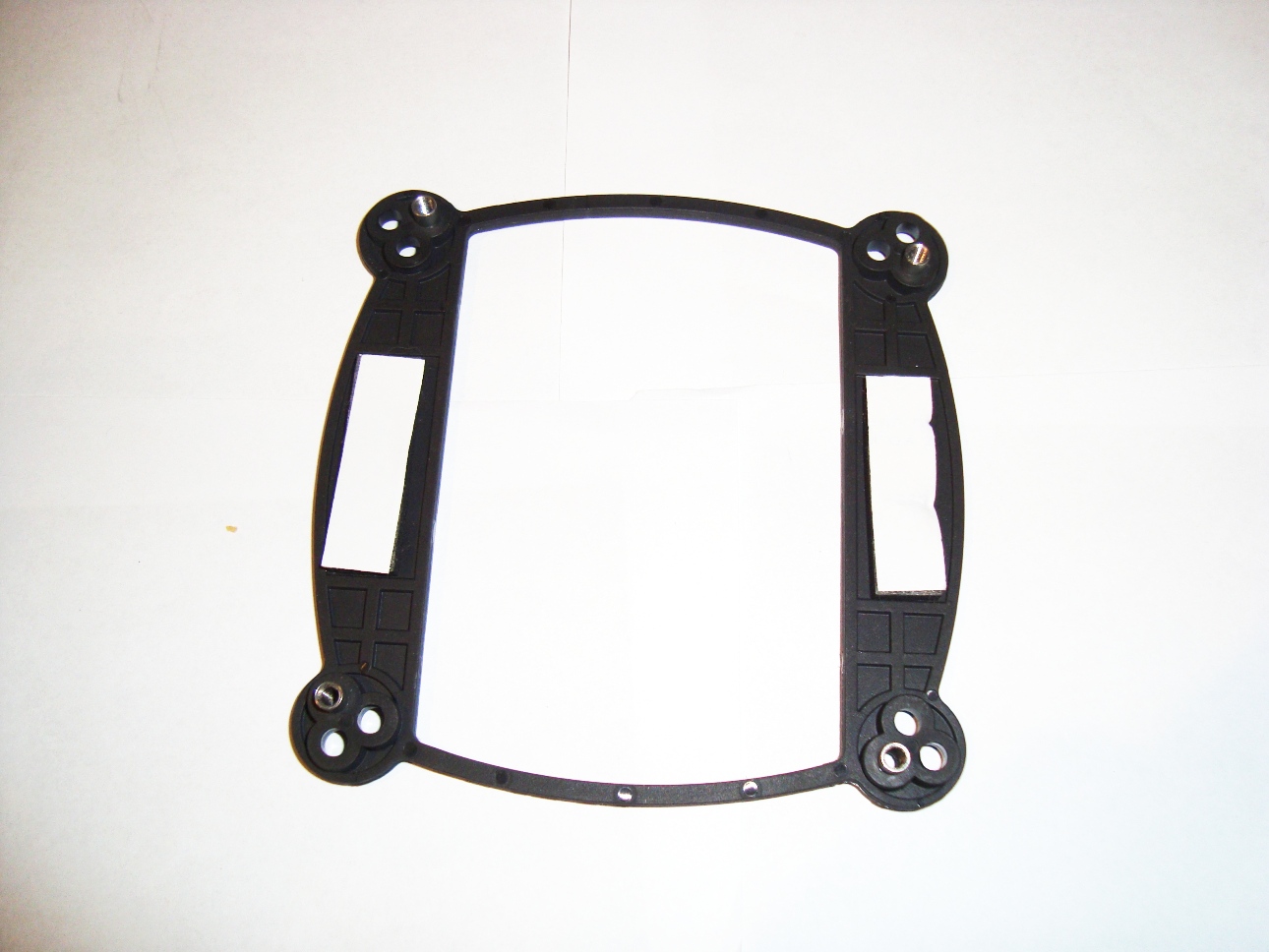

Montaż produktu rozpoczynamy od przylepienia taśmy na backplate’a. Następnie wkładamy metalowe „nakrętki” w odpowiednie miejsca w podstawce i mocujemy go do płyty głównej.

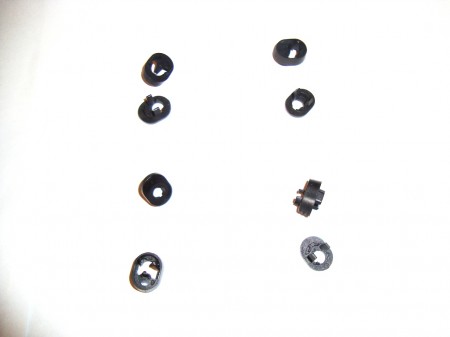

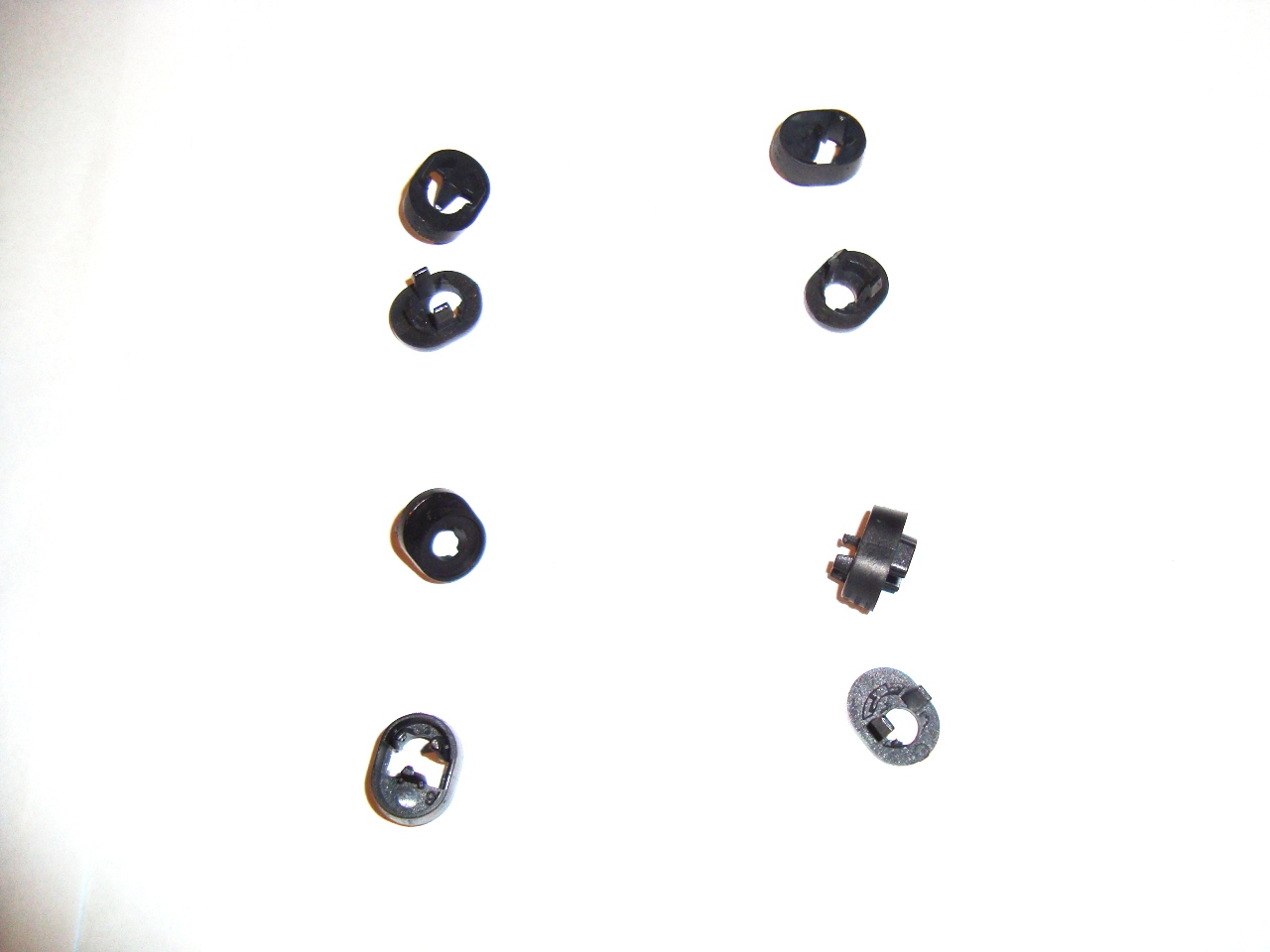

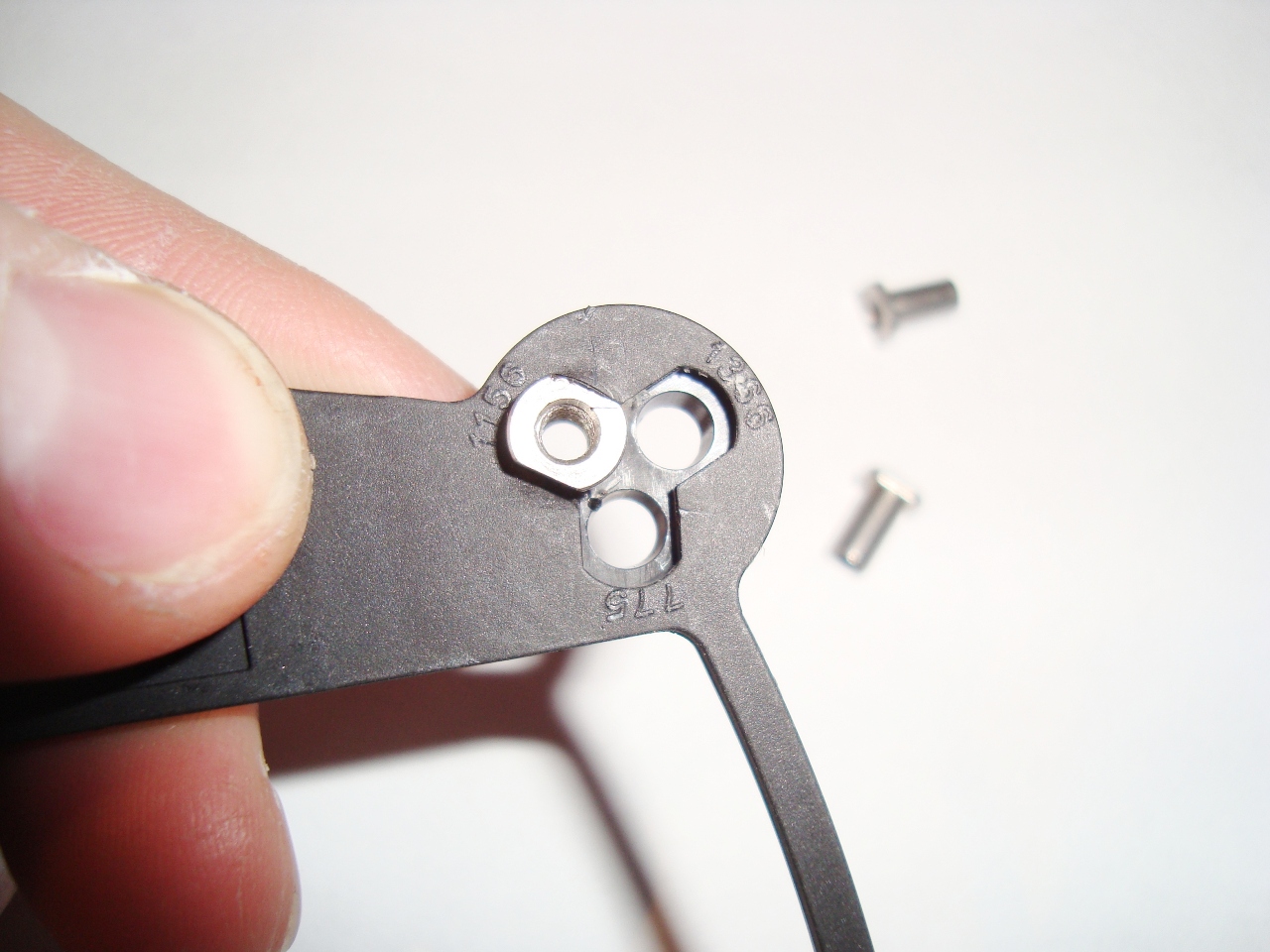

Kolejnym etapem jest zamocowanie plastikowych uchwytów mocujących śruby. Składają się one z dwóch części i zależnie od podstawki pod procesor muszą zostać przymocowane odpowiednią stroną.

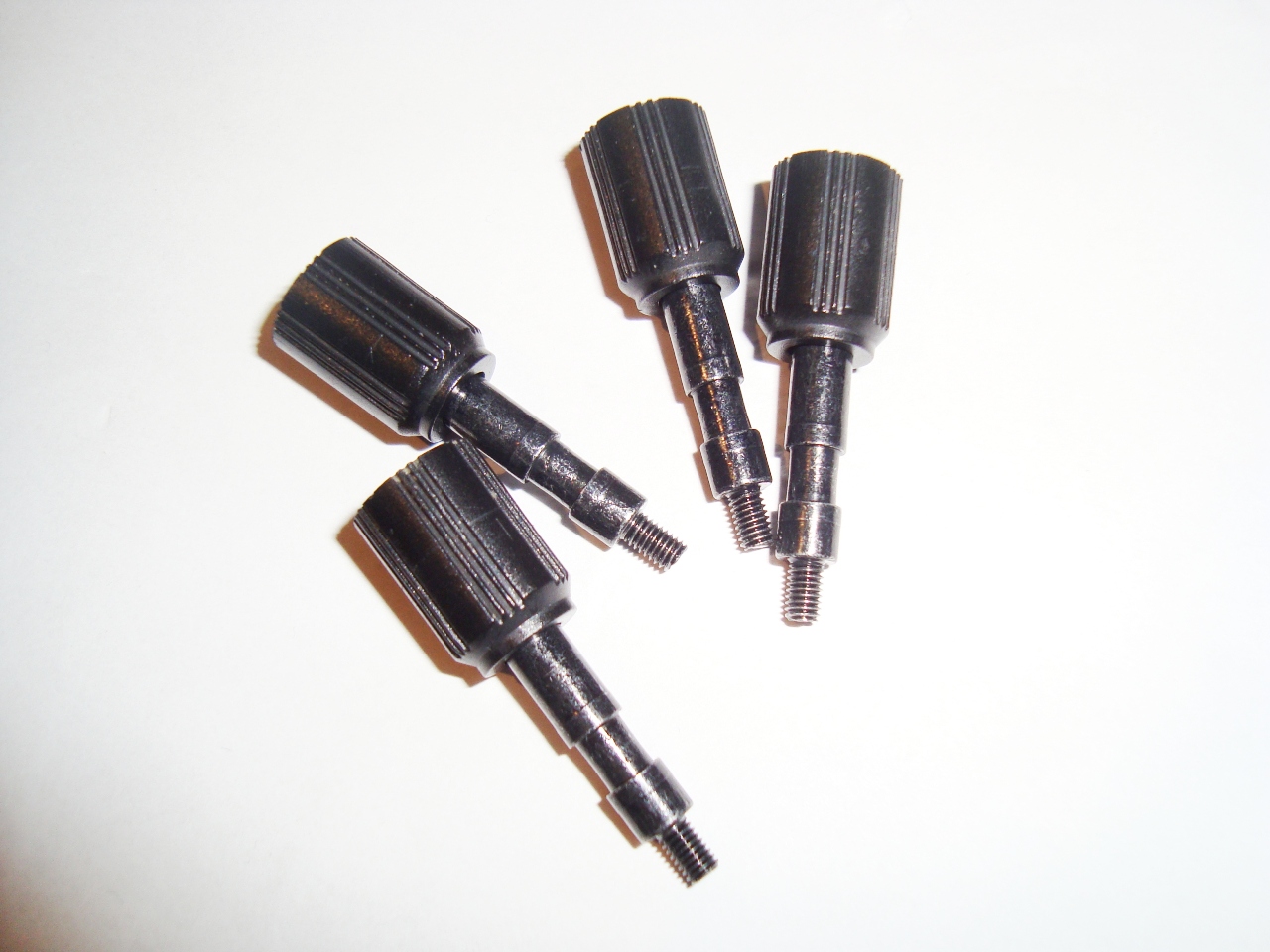

W zależności od podstawki wykorzystujemy odpowiednie śruby. Wkładamy je we wcześniej zamontowane plastikowe uchwyty – do oporu, aż unieruchomią je zatrzaski.

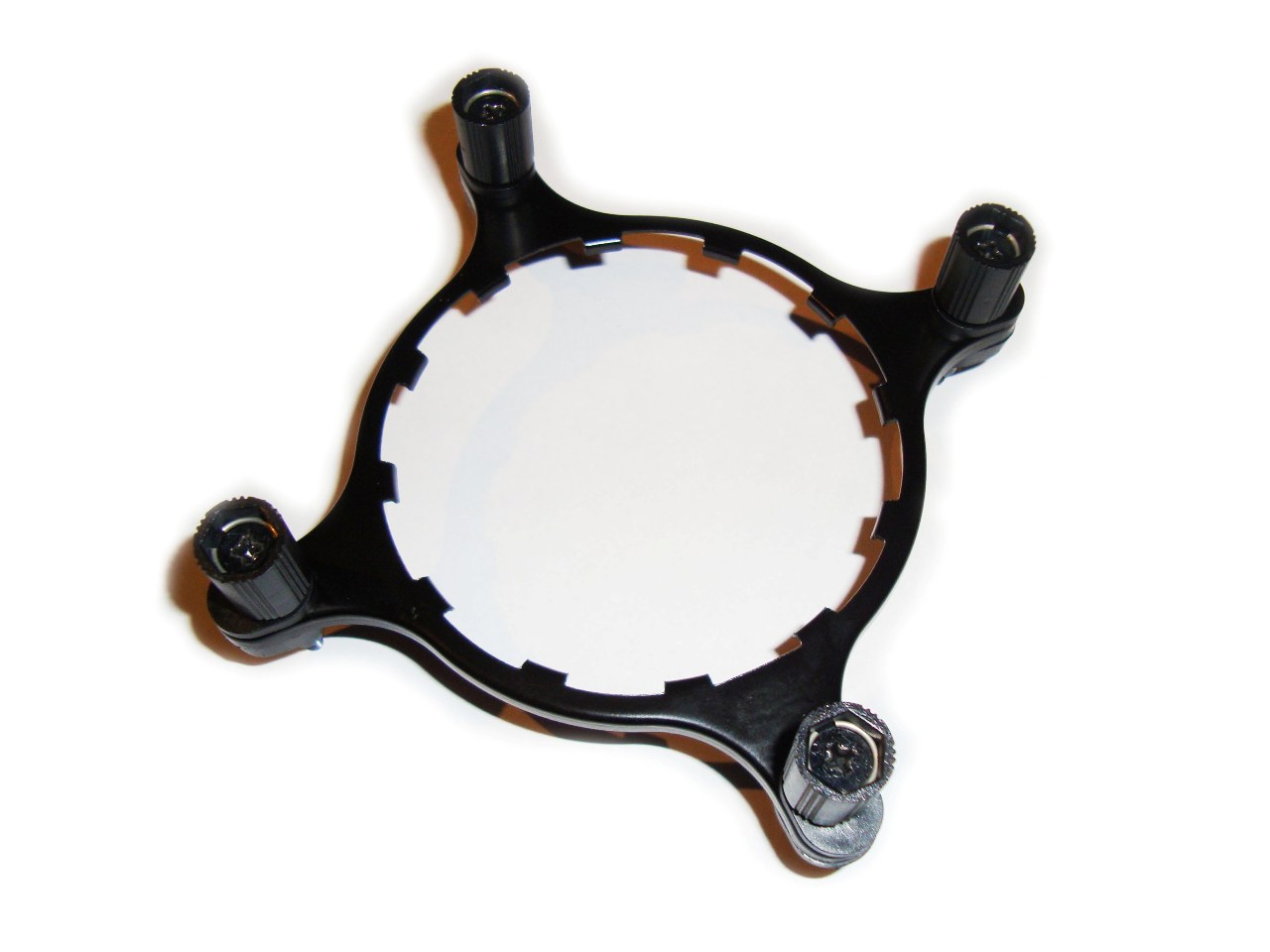

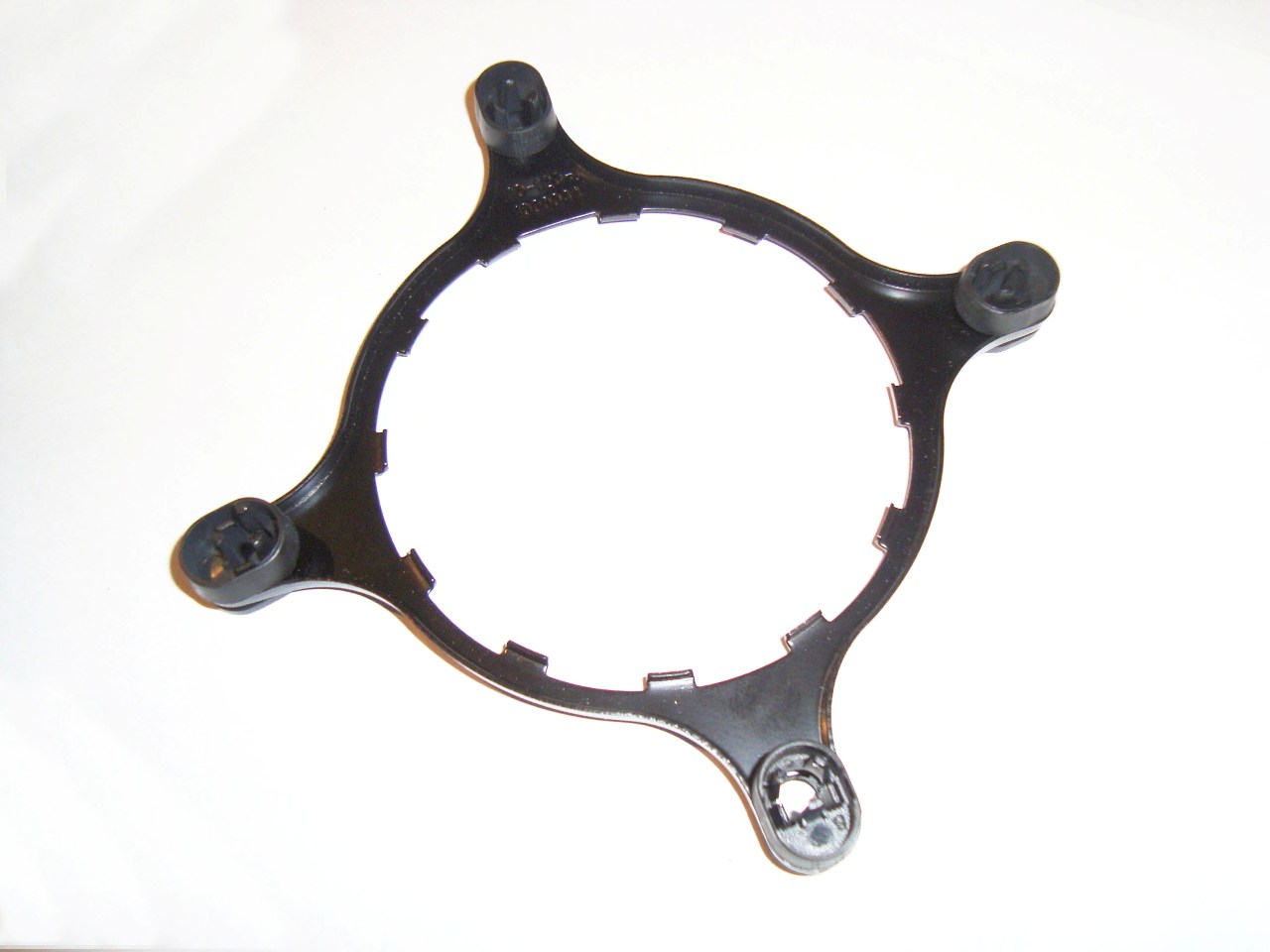

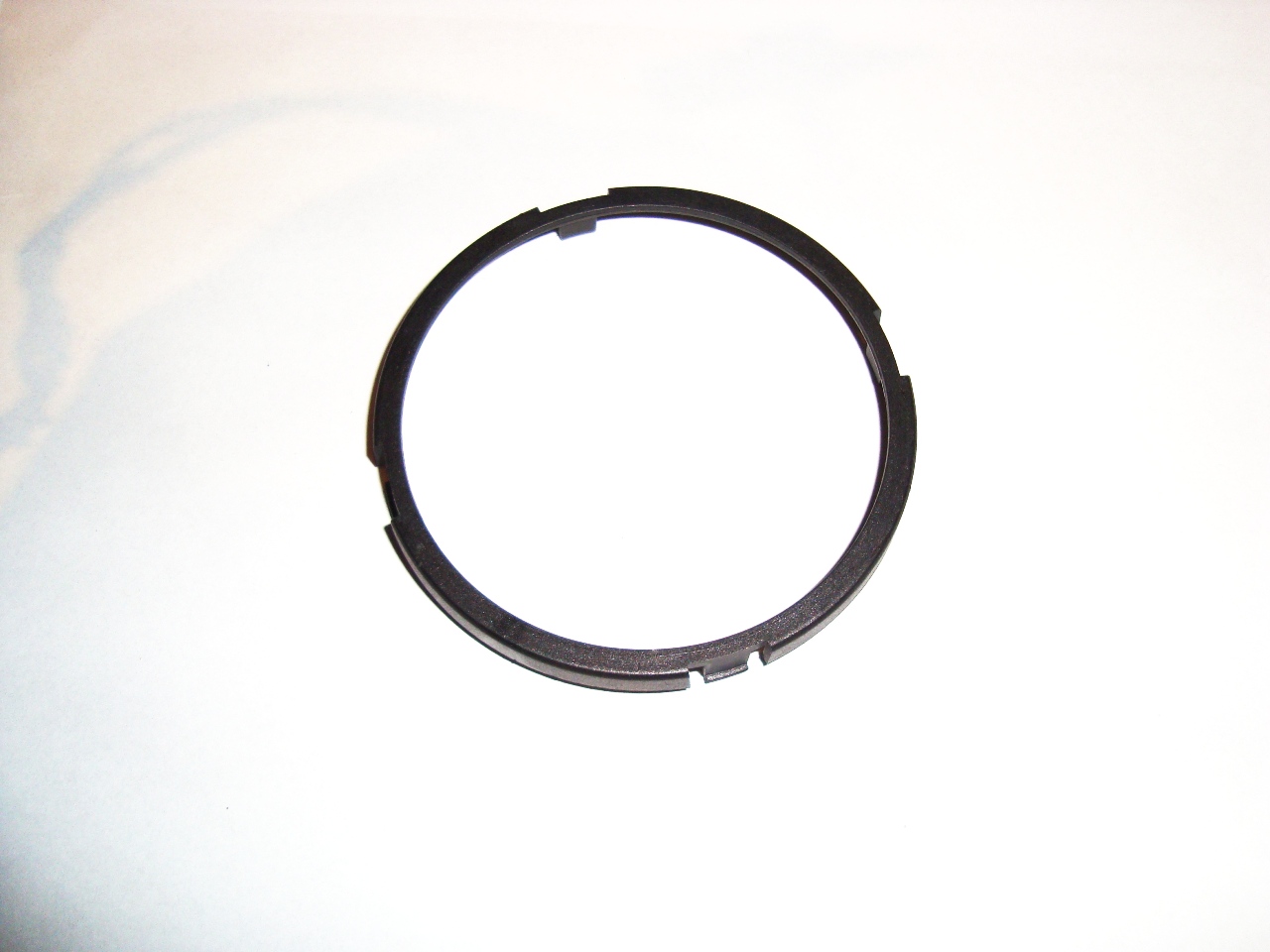

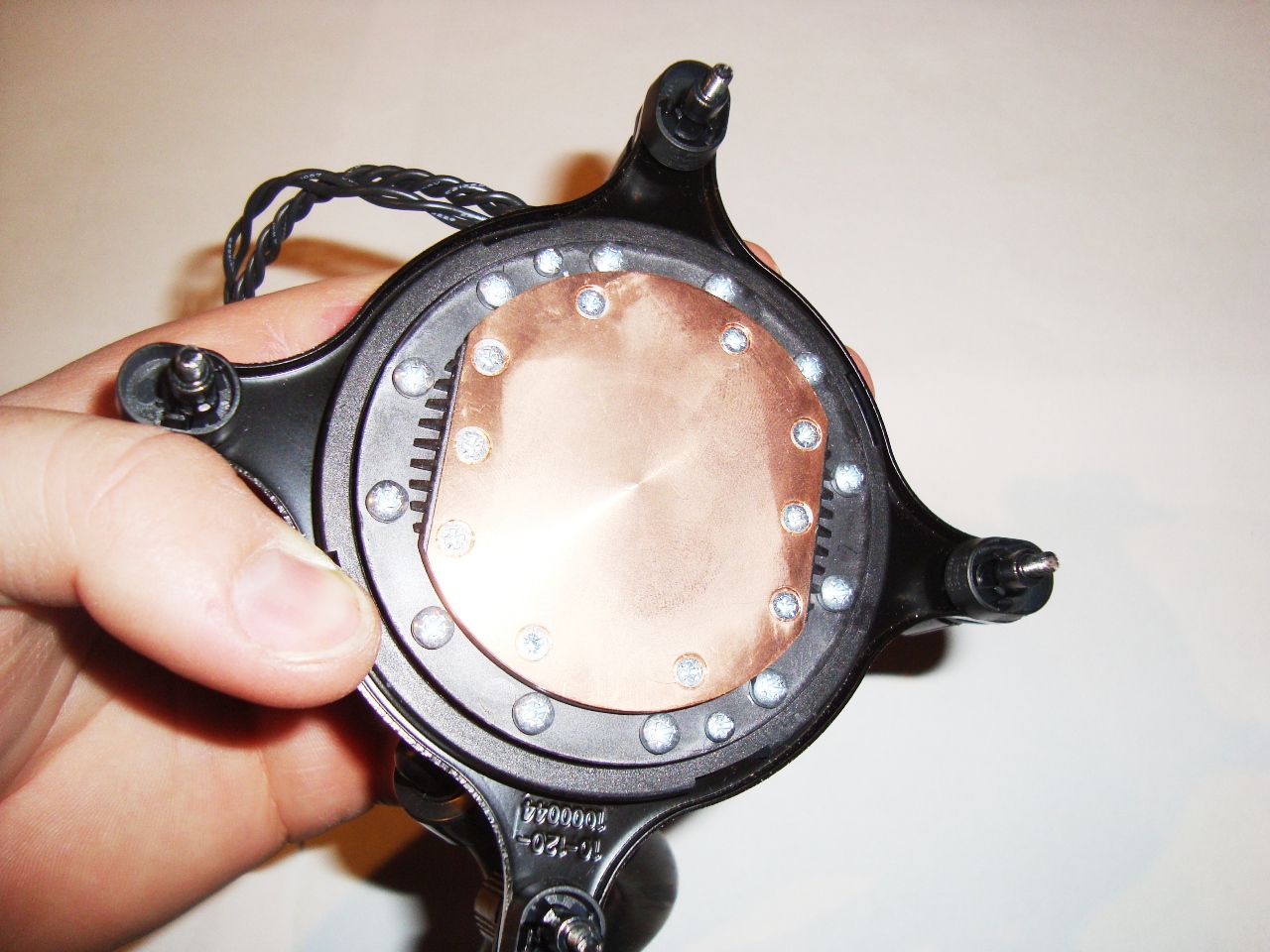

Następnym krokiem jest zamocowanie uchwytu rotacyjnego na bloku, który zostaje zabezpieczony plastikowym pierścieniem z czterema zatrzaskami.

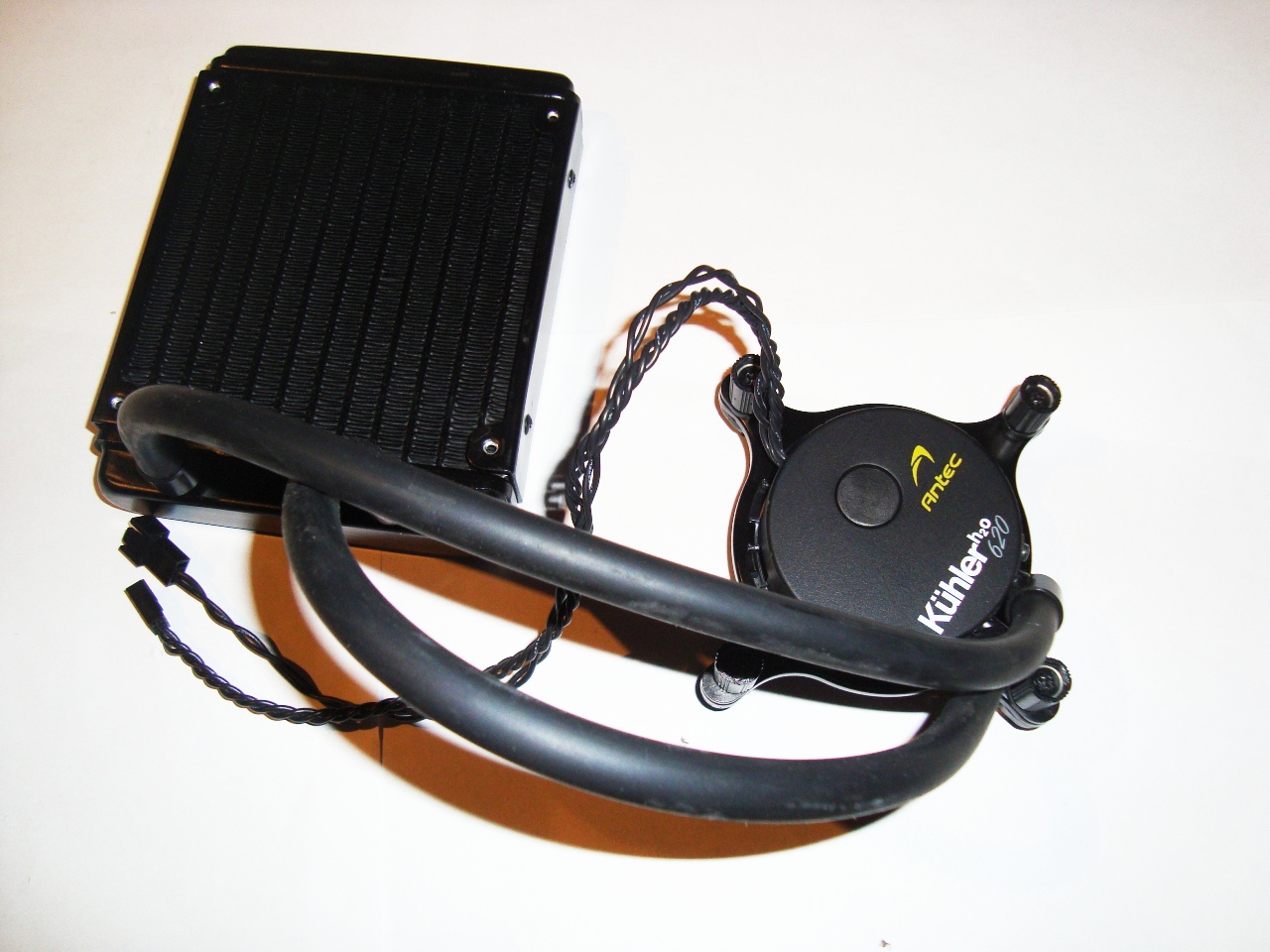

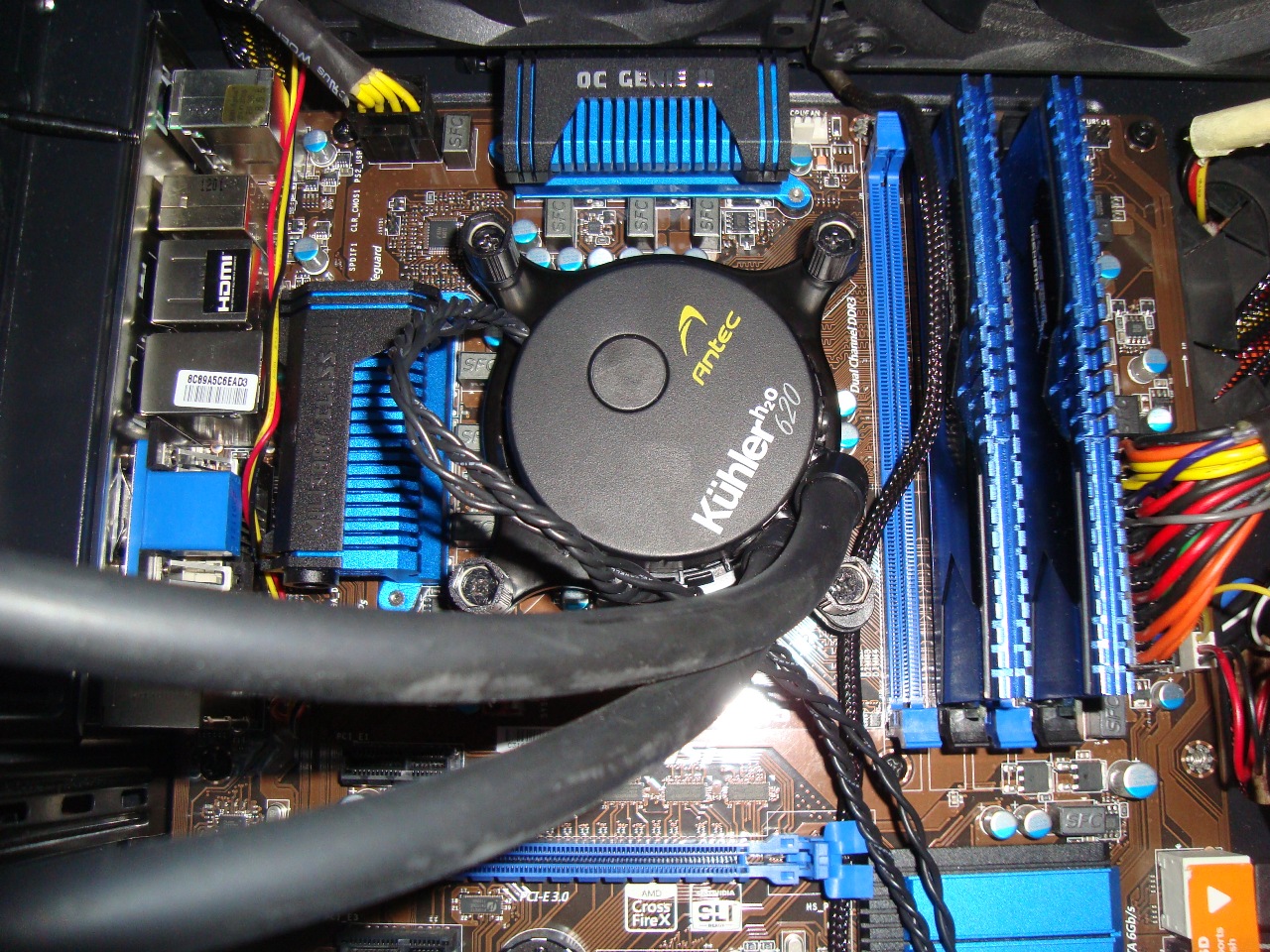

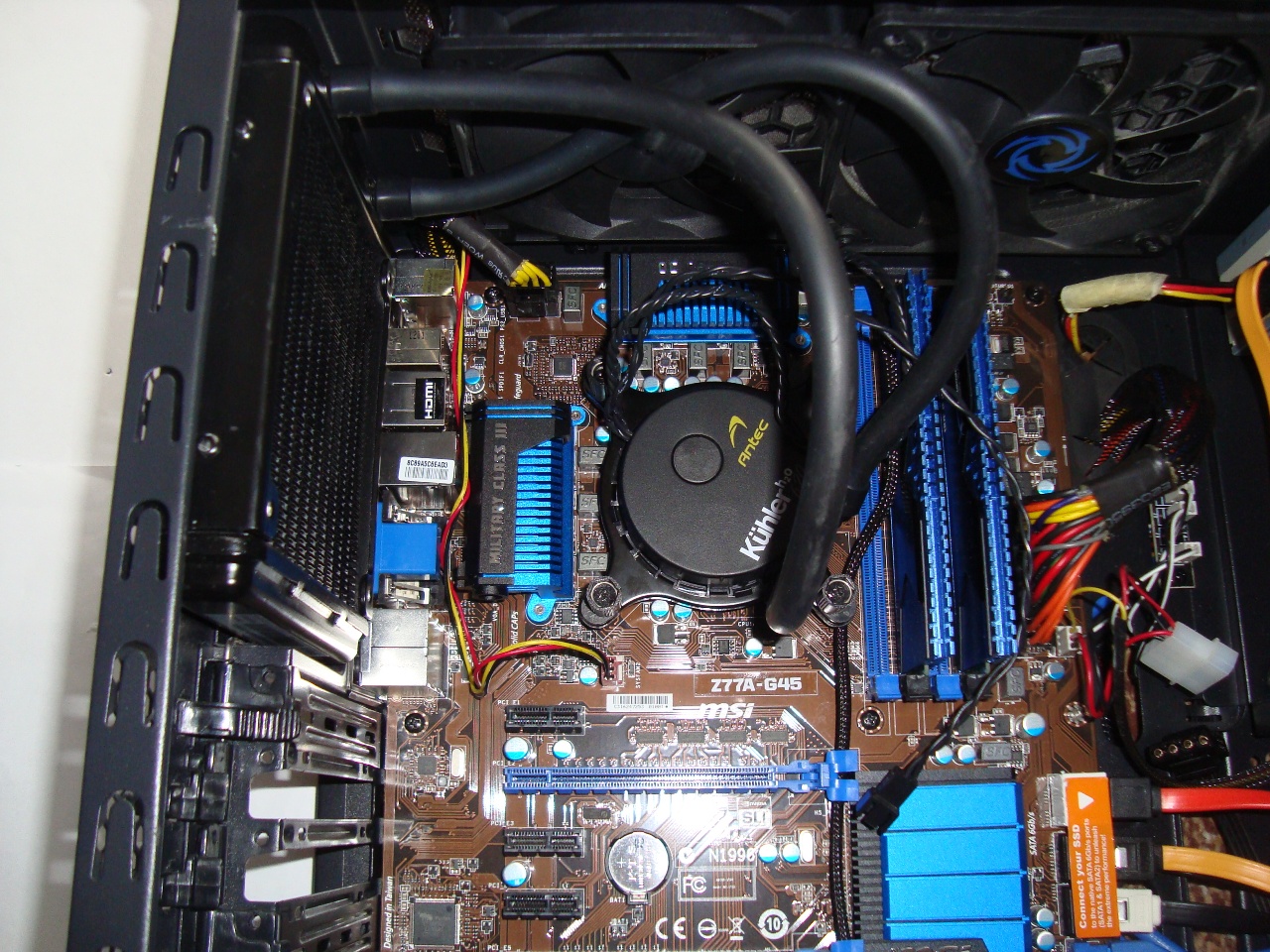

Tak przygotowany blok z uchwytem możemy zamocować (za pomocą czterech śrub) na wcześniej przesmarowanym pastą termoprzewodzącą procesorze. W następnej kolejności podpinamy wtyczkę 3pin, która odpowiada za zasilanie pompki.

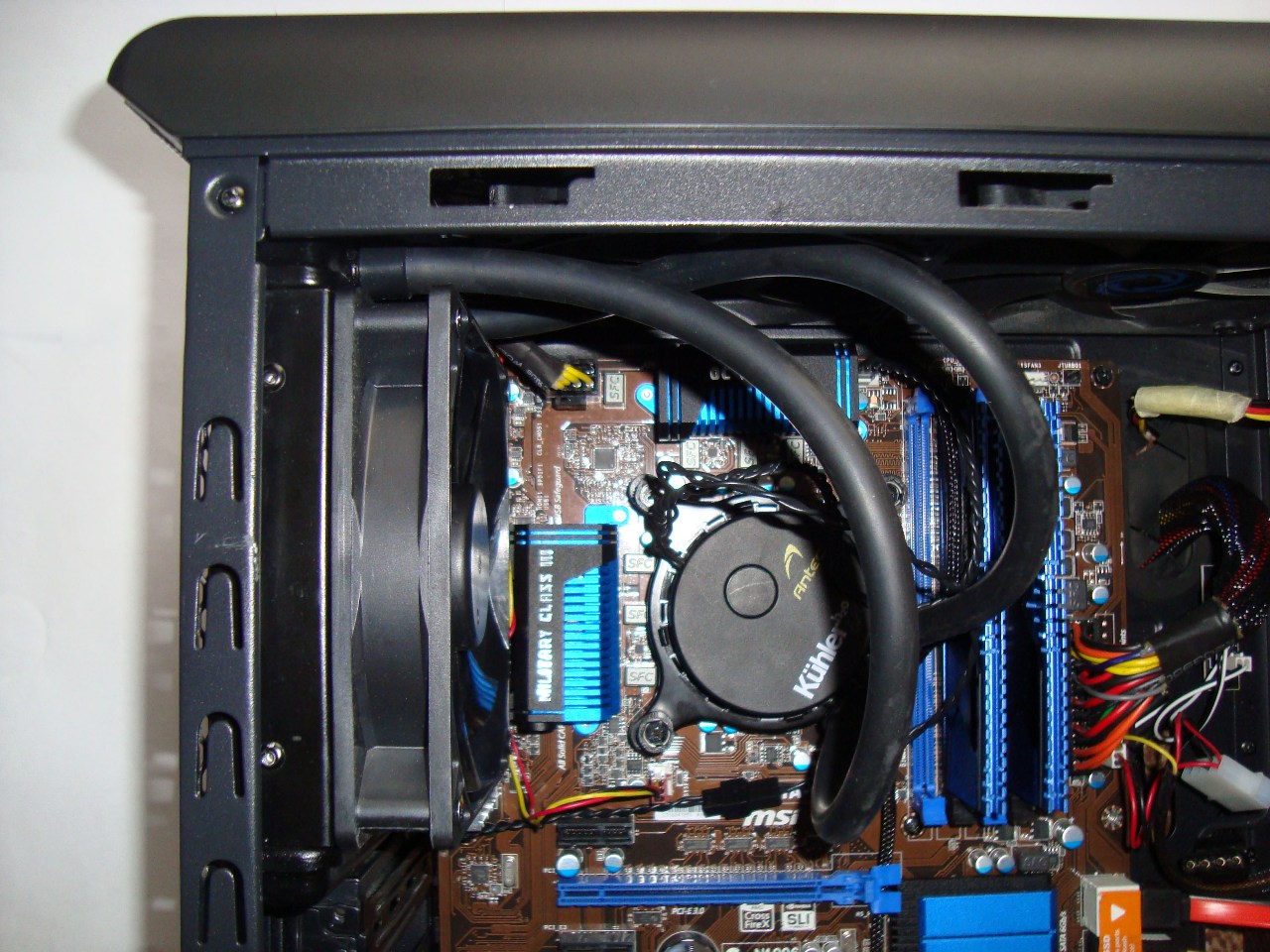

Pozostaje nam tylko zamocowanie wentylatora na chłodnicy oraz samo jej przykręcenie do obudowy. Problem okazuje się w konfiguracji z dwoma wentylatorami, ponieważ Antec dodaje tylko cztery długie śruby do montażu jednego wentylatora, co zatem z drugim? Obydwa przykręcamy za pomocą dwóch śrub po przekątnych stronach. To jedyne rozwiązanie –  aczkolwiek mało pewne i ryzykowne, ponieważ tak zamocowane wentylatory nie trzymają się stabilnie, co jest poważnym minusem.

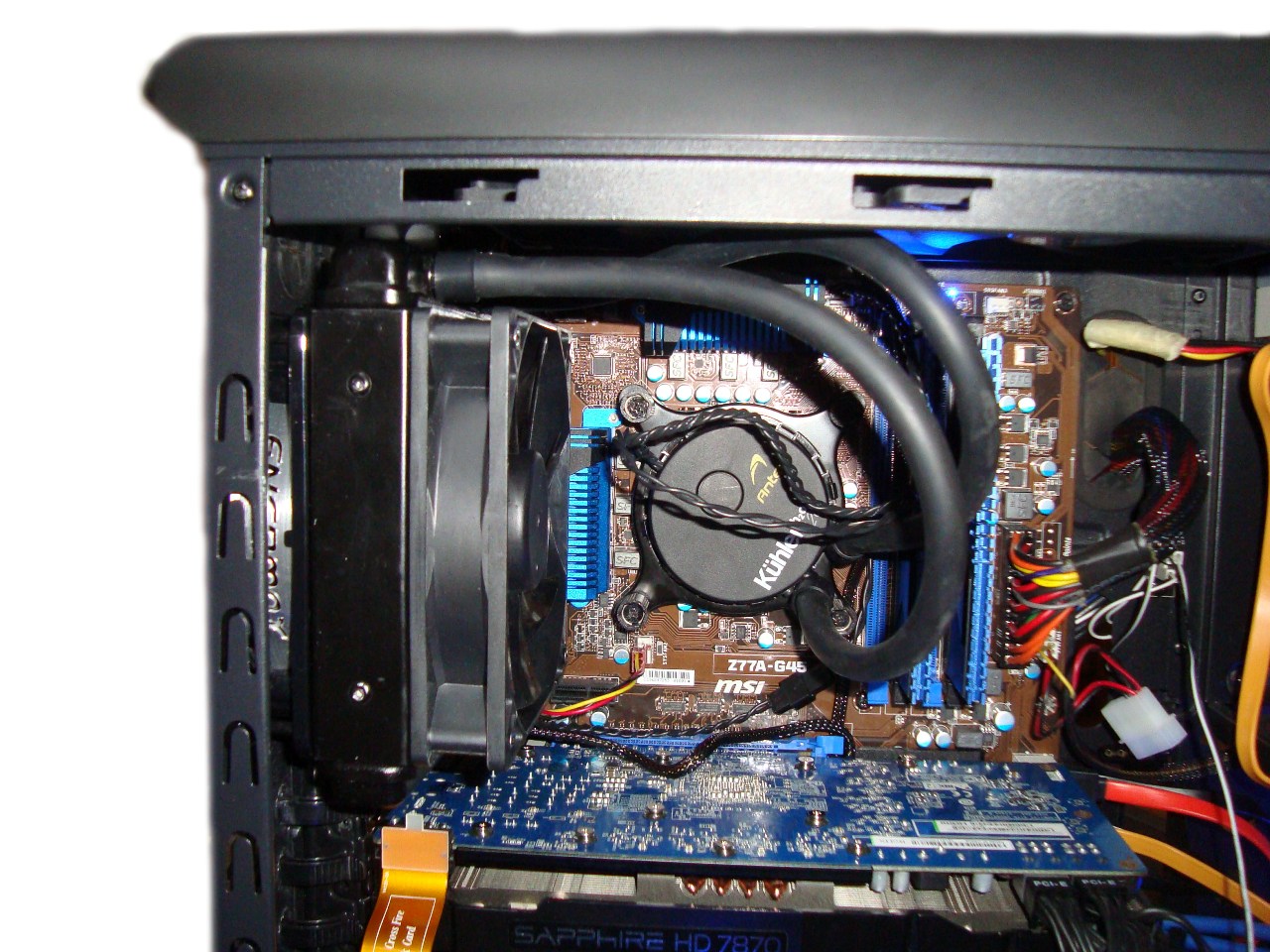

Tak przedstawia się konfiguracja z jednym (po lewej) oraz z dwoma wentylatorami (po prawej).
