Test Dark Rock 2 Dark i Rock Pro 2 Najnowsze flagowe produkty od Firmy be quiet!

Niemiecka firma be quiet! jest rozpoznawalną marką wśród fanów wydajnego chłodzenia, bezgłośnych wentylatorów i wysokiej klasy zasilaczy. Niedawno dotarła do mnie prosto z Niemiec niewielka, ale ciężka przesyłka z logo be quiet!, w środku okazało się, że to najnowsze dwa coolery CPU: Dark Rock 2 i Dark Rock Pro 2 i właśnie o nich będzie dzisiejsza recenzja.

Warto zaznaczyć, że recenzowane przeze mnie konstrukcje są bezpośrednimi następcami produktów Dark Rock ADVANCED C1 i Dark Rock Pro C1. Nasuwają się następujące pytania: jak produkty poradzą sobie z podkręconym procesorem I7 2600k? Czy wentylatory zastosowane w coolerach rzeczywiście są takie ciche jak chwali je producent? Tego wszystkiego dowiecie się z mojej recenzji. Test rozpocznę od przedstawienia wam większego „Brata” czyli coolera Dark Rock Pro 2.

Dane techniczne be quiet! Rock Pro 2

Model – Dark Rock Pro 2

• Wymiary z wentylatorem (mm): 133 × 147 × 166
• Waga z wentylatorami (g): 1250
• Materiał powierzchni chłodzących: aluminium/nikiel
• Kompatybilny socket:
• Intel: LGA 775 / LGA 1155 / LGA 1156 / LGA 1366 / LGA 2011
• AMD: FM1 / AM2 (+) / AM3 (+) / 754 / 939 / 940
• Zakres mocy CPU: 220W
• Głośność (dB(A)) 13,5 / 19,8 / 26,4 RPM: 900 / 1250 / 1700

Specyfikacja techniczna wentylatorów SilentWings PWM:

• Wymiary wentylatora (mm): 135 x 135 x 25 / 120 x 120 x 25
• Prędkość obrotowa wentylatora (RPM) @ 100 %: 1500 / 1700
• Przepływ powietrza (m3/h): 113,8 / 93,3
• Podłączenie: 4-pin PWM
• Żywotność L10 (godzin/25°C): 300,000

Opakowanie

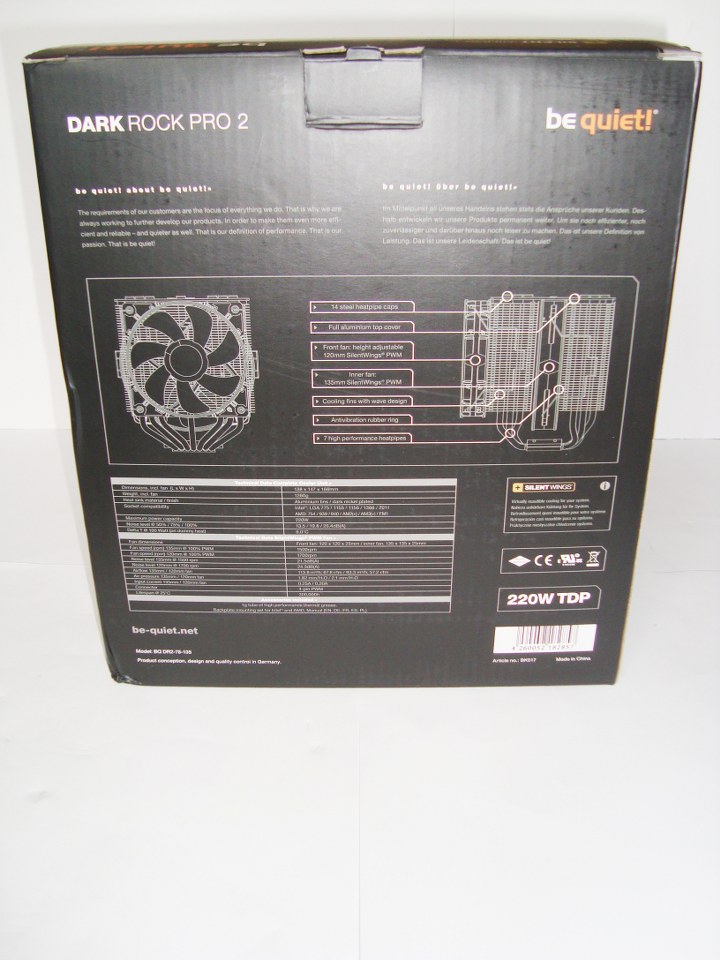

Pudełko be quiet! Dark Rock Pro 2 utrzymane jest w czarnej kolorystyce. Znajdziemy tutaj: nazwę, zdjęcie produktu, listę kompatybilnych podstawek i opis zastosowanych rozwiązań technicznych.

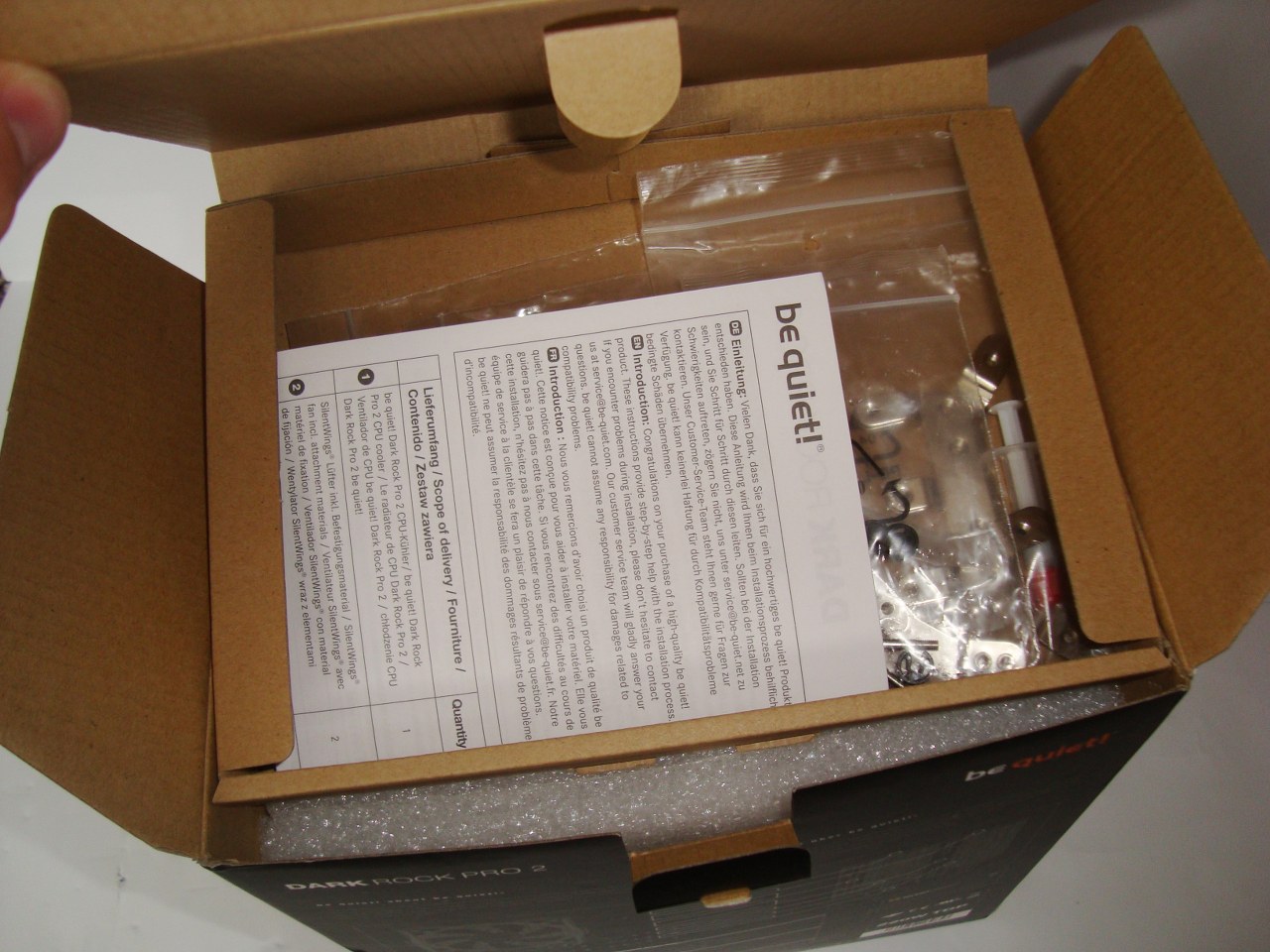

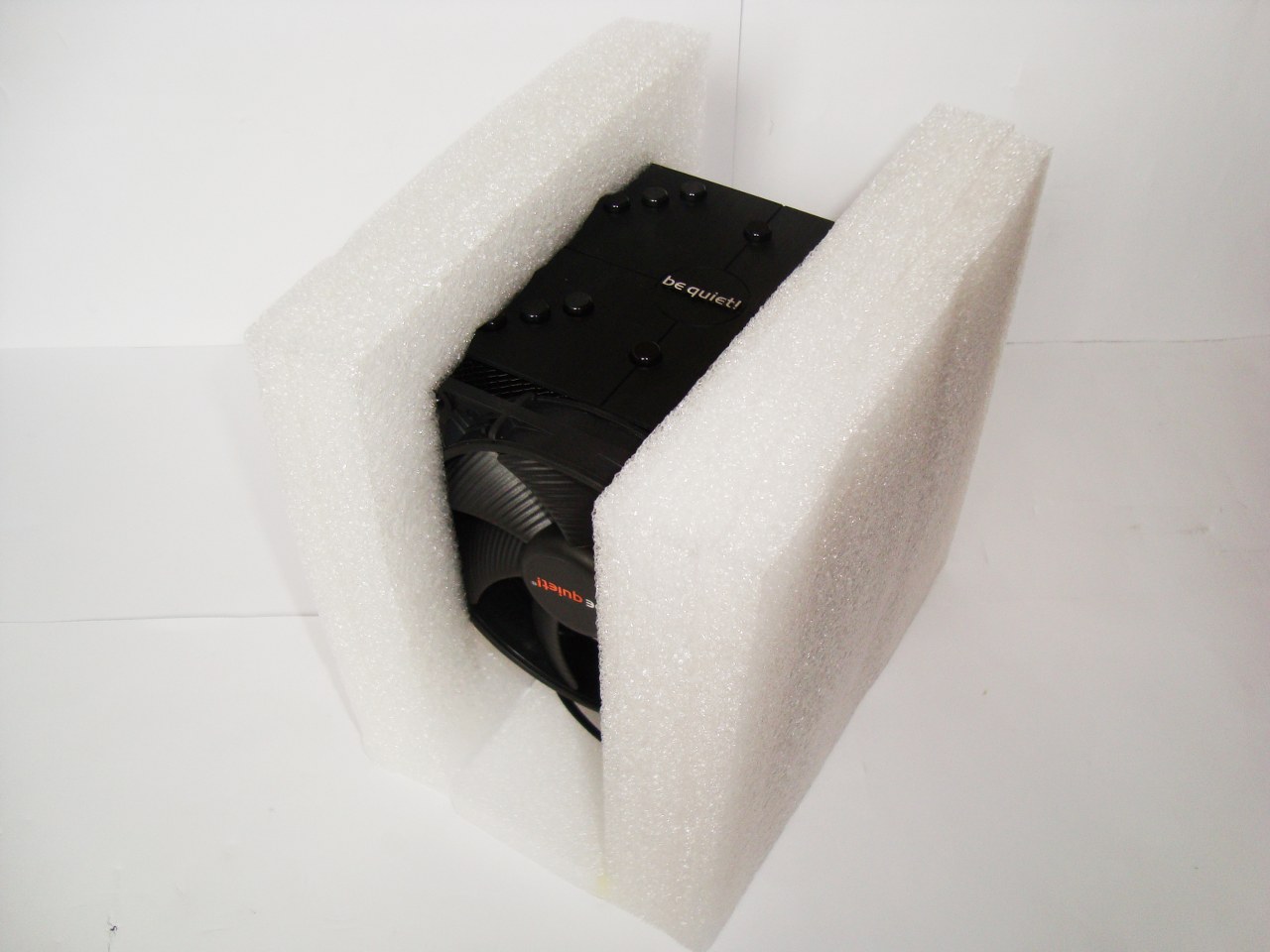

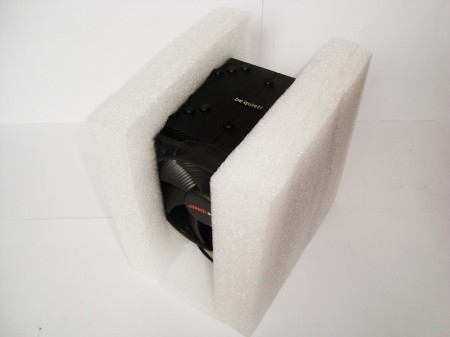

Po otworzeniu pudełka w niewielkim kartonowym opakowaniu znajdują się akcesoria. Samo chłodzenie zostało zabezpieczone przez solidne „styropianowe wkładki”, które należycie chronią produkt przed uszkodzeniem w czasie transportu.

Akcesoria

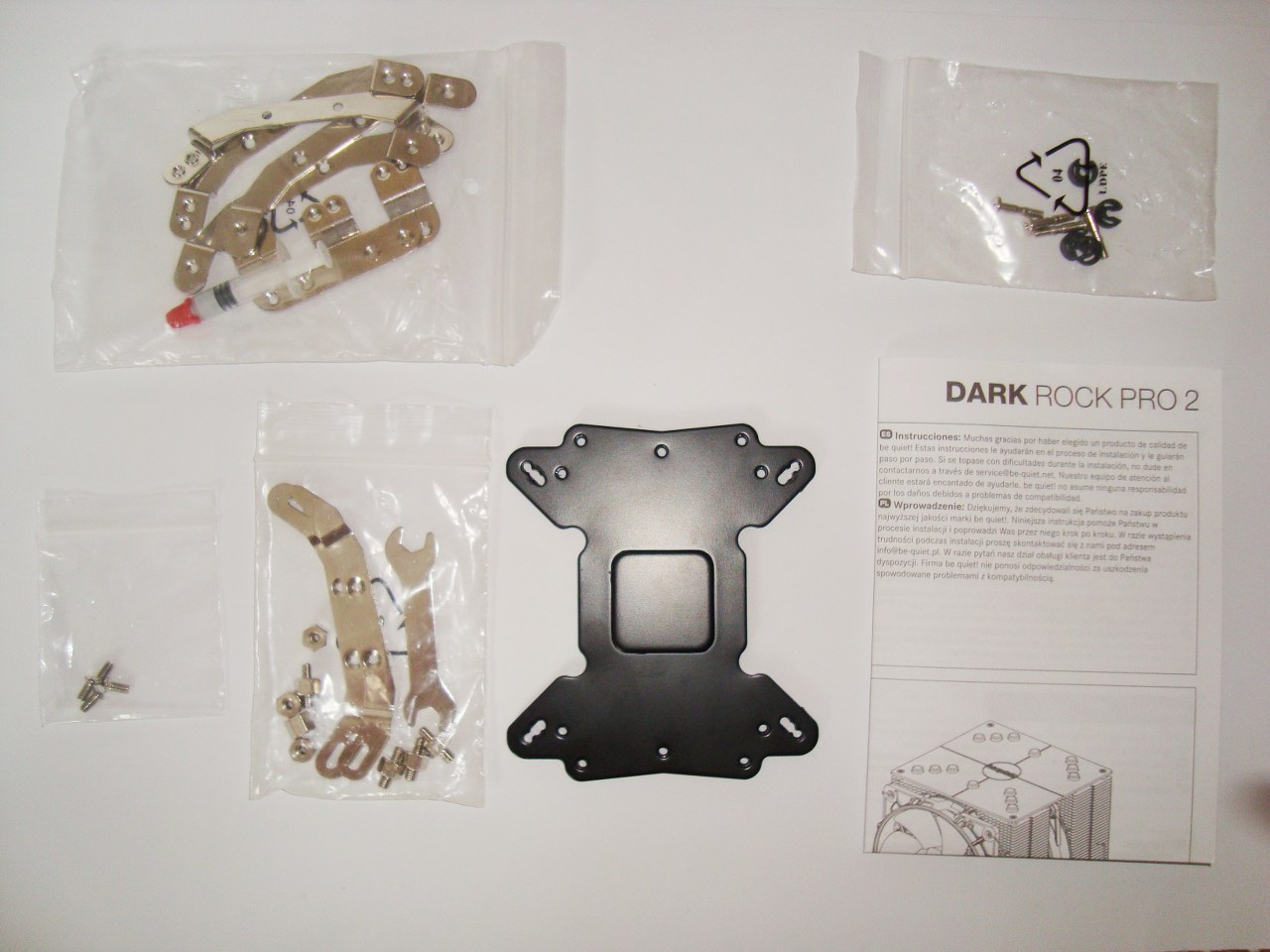

W pudełku oprócz coolera be quiet! Dark Rock Pro 2 znajdziemy:

• Dwa wentylatory SielntWings PWM: 120 mm i 135 mm z zapinkami
• Pastę termoprzewodzącą 1 g (najprawdopodobniej Dow Coming TC 5121)
• Zestaw montażowy na wszystkie platformy AMD i Intela z uniwersalnym backplate-m
• Instrukcję montażu (zawierającą polski język ^^)
• Specjalny kluczyk (ułatwiający montaż)

Wygląd

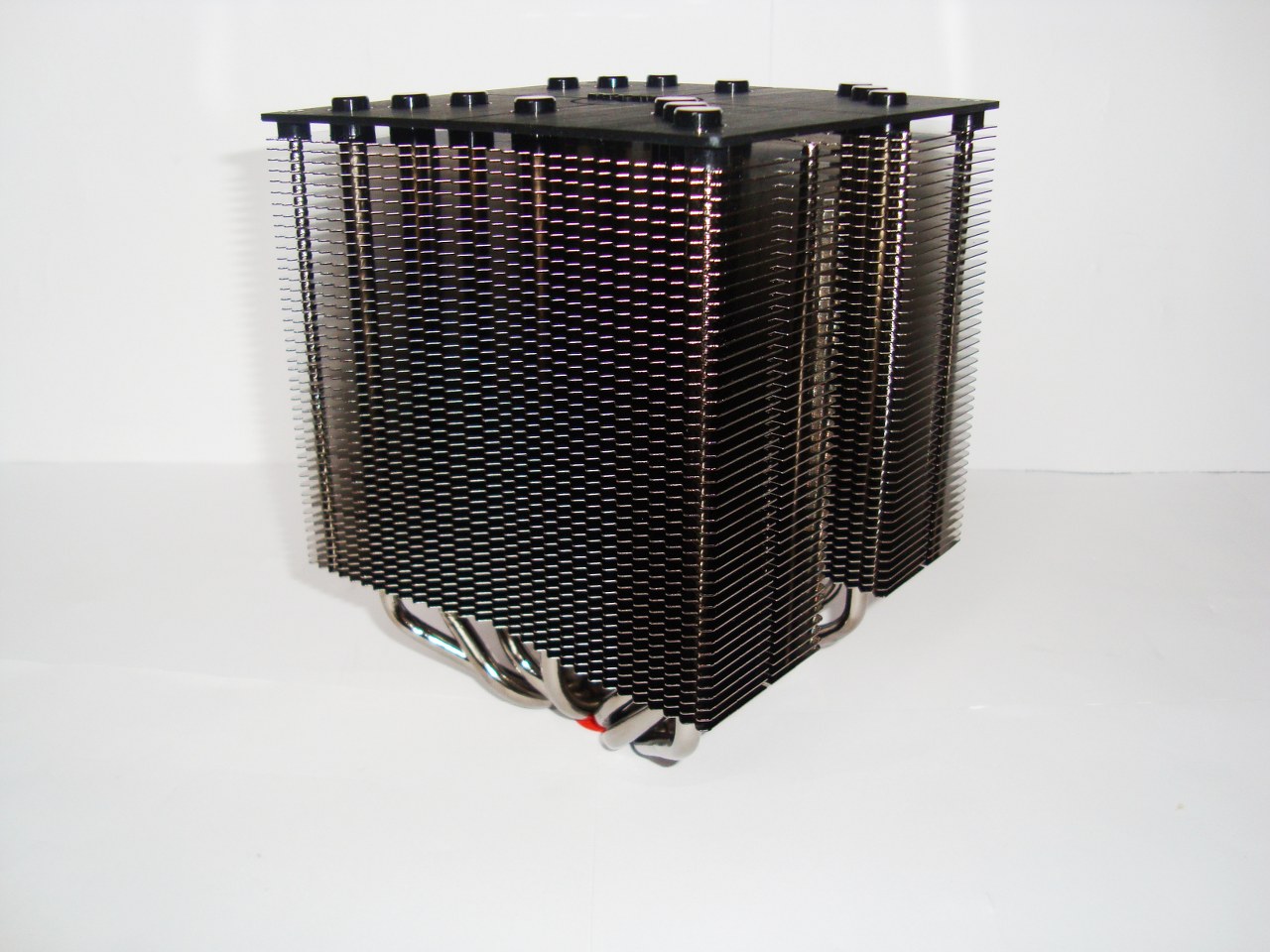

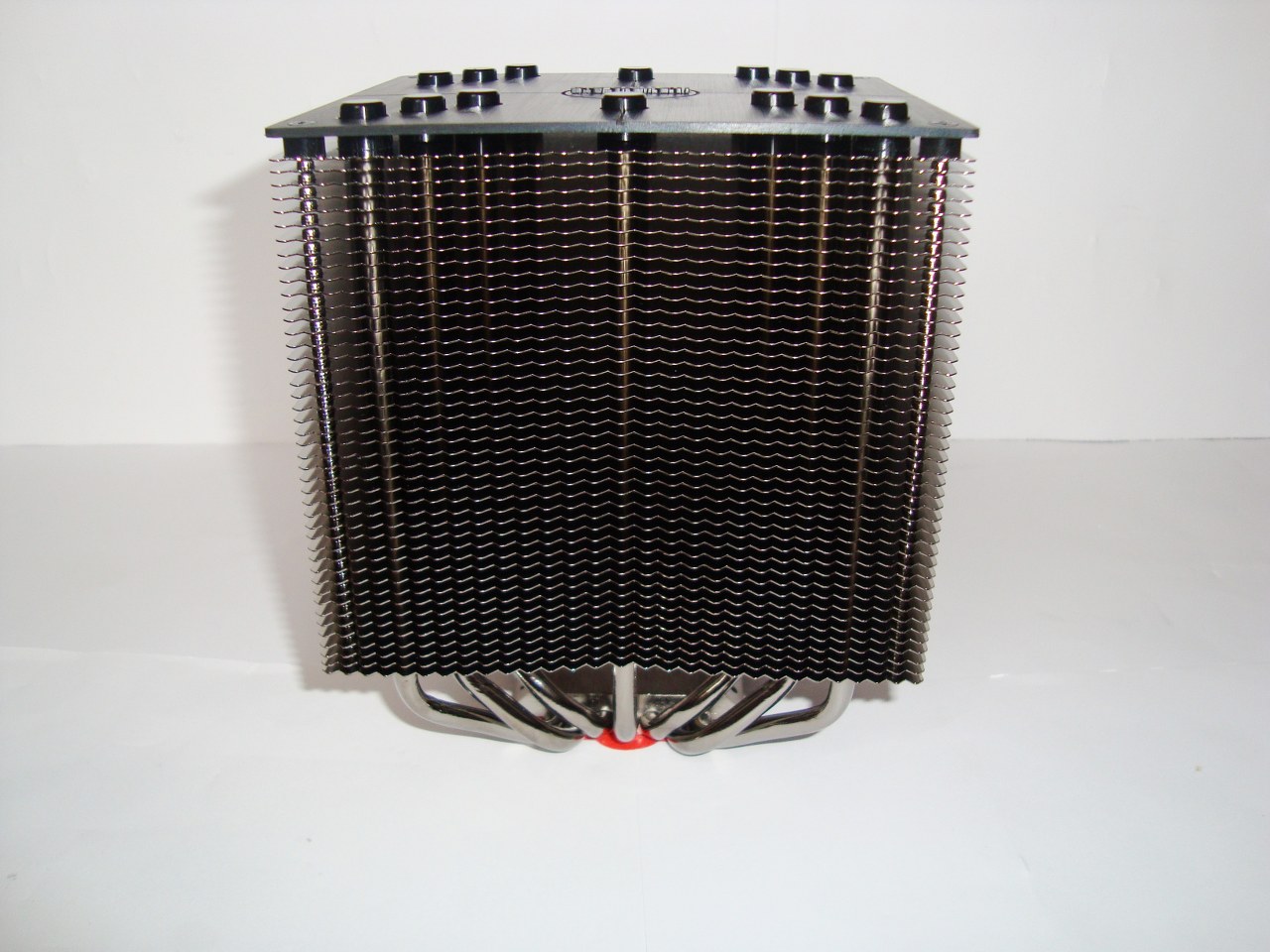

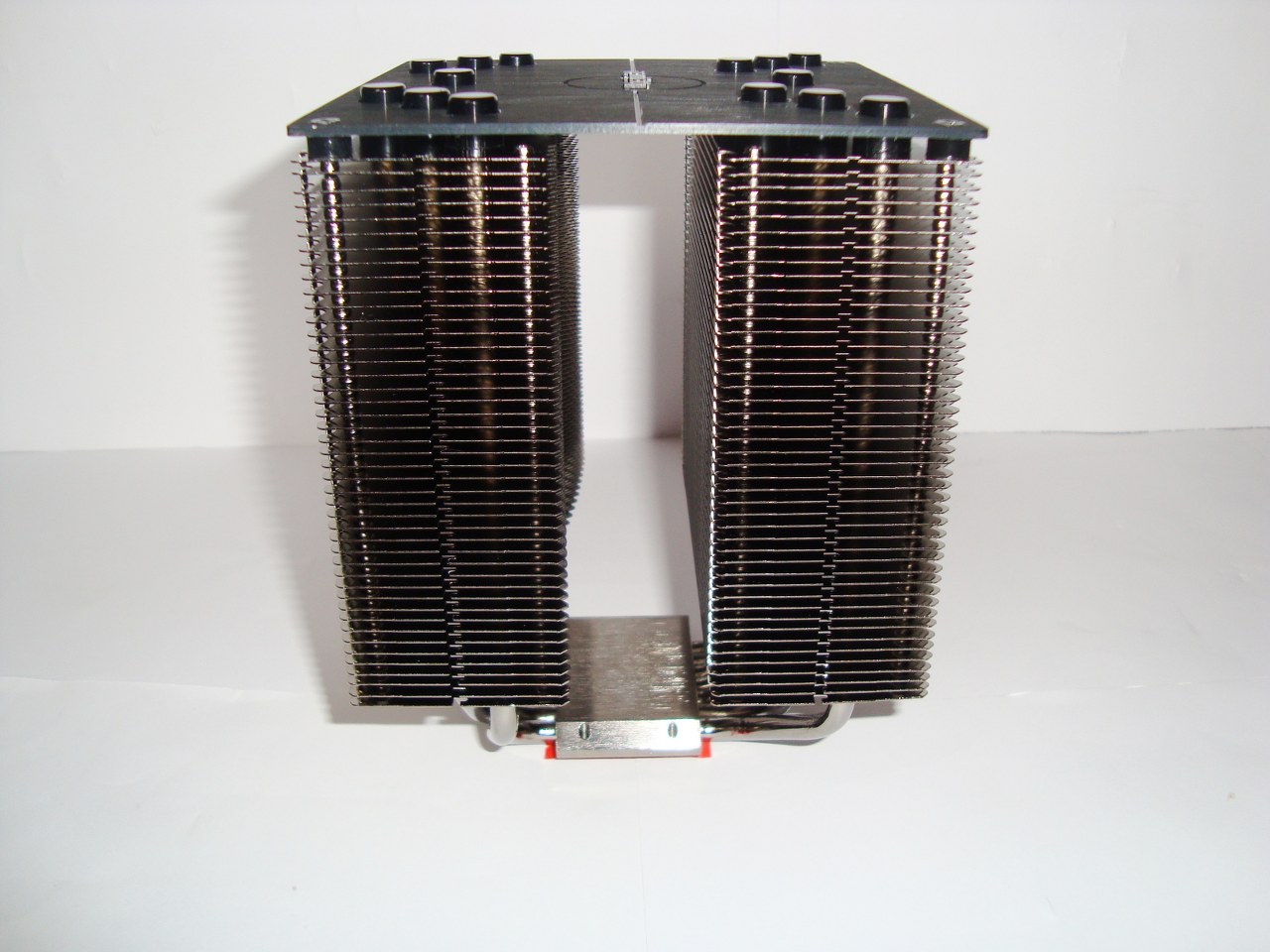

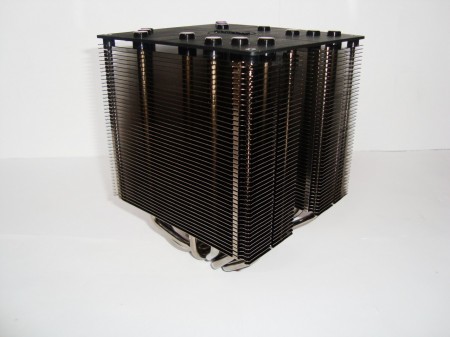

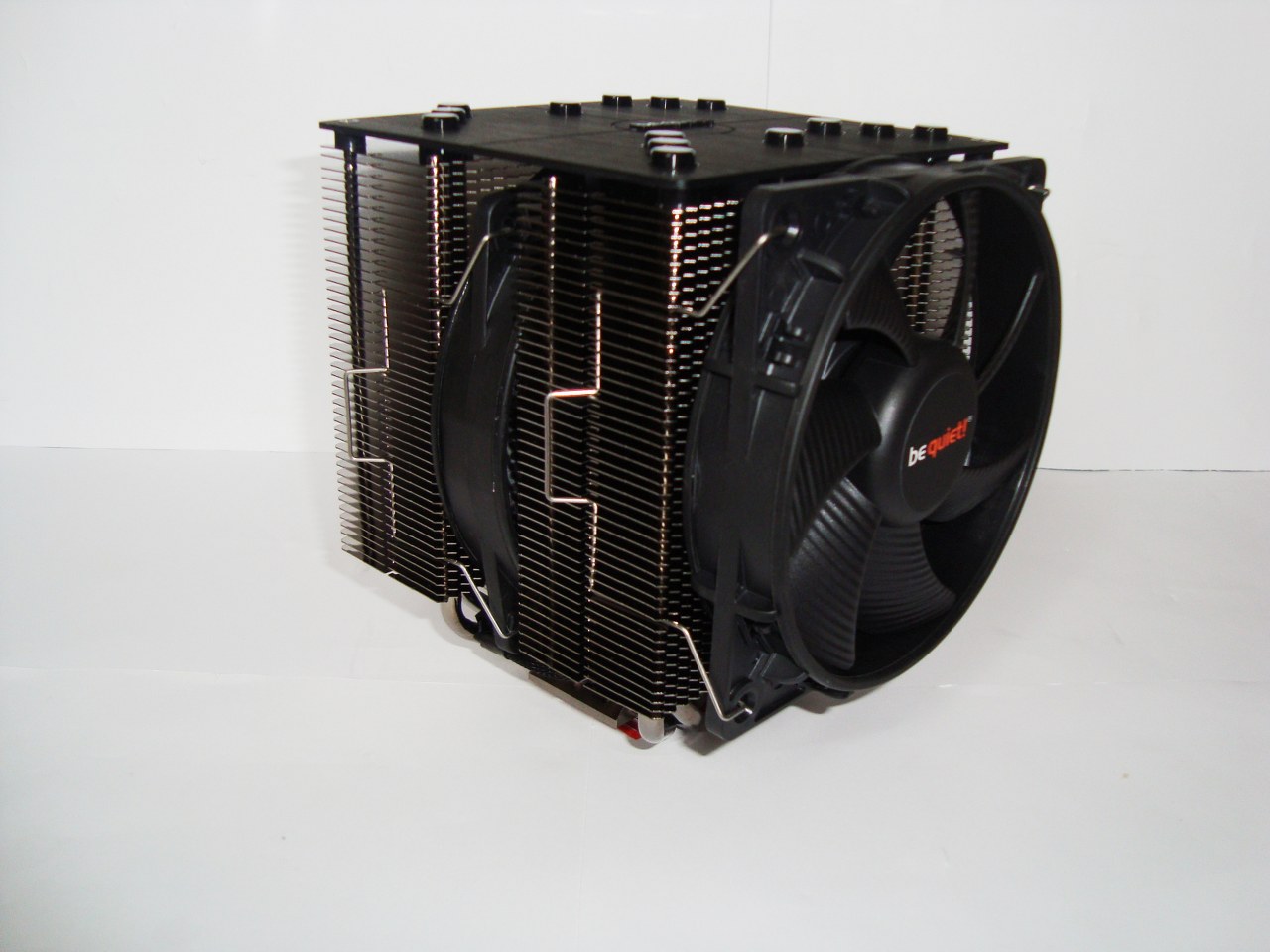

Recenzowany produkt jest konstrukcją typu „Twin Tower” o wymiarach(D x S x W) 147 x 138 x 166mm i jest kompatybilny ze wszystkimi dostępnymi podstawkami AMD (AM2/AM2+/AM3/AM3+/FM1/FM2) i Intela (LGA 775/1155/1156/1366/2011). Radiator składa się łącznie z 88 aluminiowych żeberek (44 żeberka na jedną stronę) i siedmiu miedzianych rurek cieplnych, które mają średnice 6 milimetrów. Zostały one wygięte w kształt litery U, a dodatkowo cały radiator (jak i rurki cieplne) zostały pokryte czarnym niklem. Cała konstrukcja (wraz z wentylatorami) waży aż 1.25kg. Producent deklaruje, że jego produkt posiada na tyle dużą wydajność, że może poradzić sobie z podkręconym procesorem, którego wartość TDP wyniesie aż 220W.

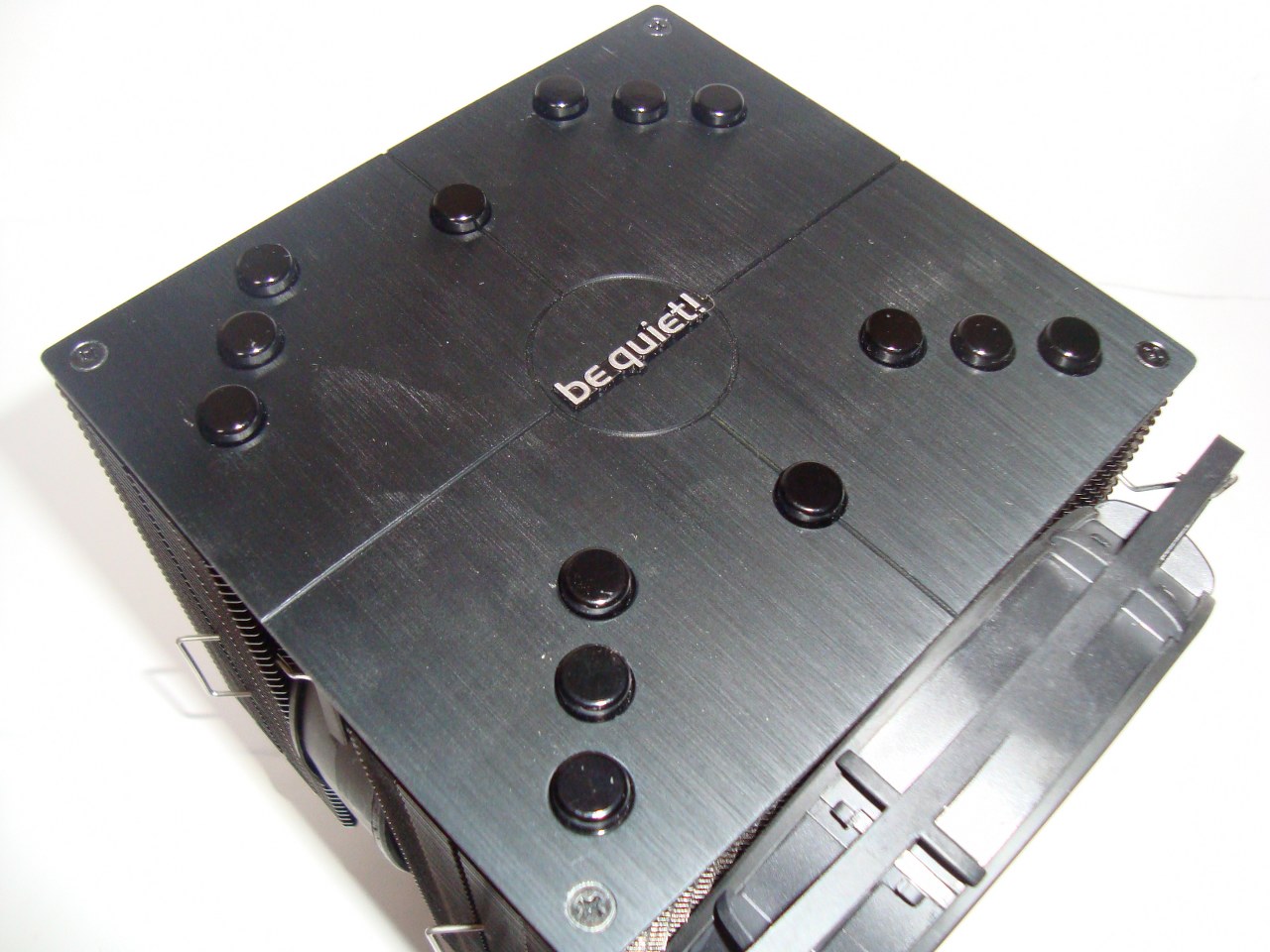

Charakterystycznym elementem produktów tej serii jest aluminiowa płyta z logiem firmy umieszczona na wierzchu matowo-szarego radiatora. Możemy zauważyć, że końcówki heat-pipe’ów zostały tutaj osłonięte specjalnymi plastikowymi wstawkami. Wygląda to naprawdę estetycznie.

be Quiet! Dark Rock Pro 2 do montażu na wszystkich platformach wykorzystuje uniwersalny backplate. Taki system montażu zabiera użytkownikowi więcej czasu i wymaga większych zdolności manualnych. Dodatkowo zalecam wyjęcie płyty głównej z obudowy ponieważ przykręcanie śrub od backplate będzie wygodniejsze, tym bardziej że cooler wraz z wentylatorami swoje waży (1,25Kg)

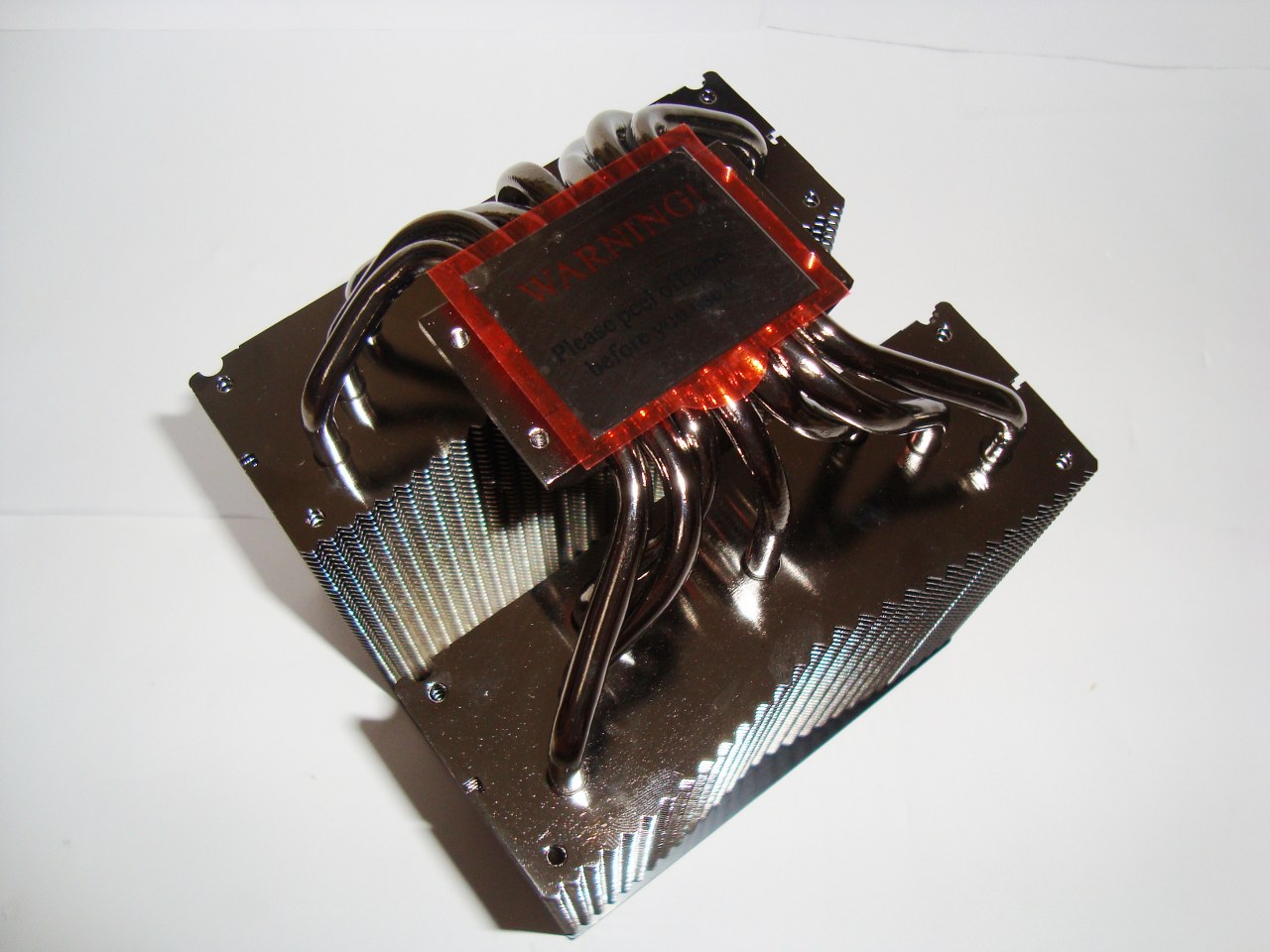

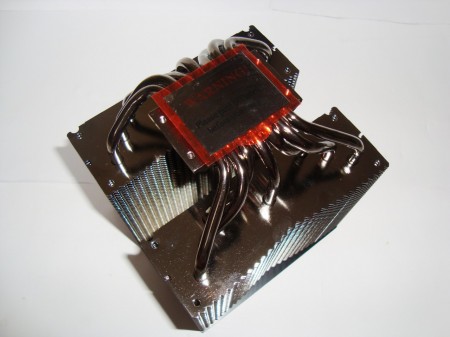

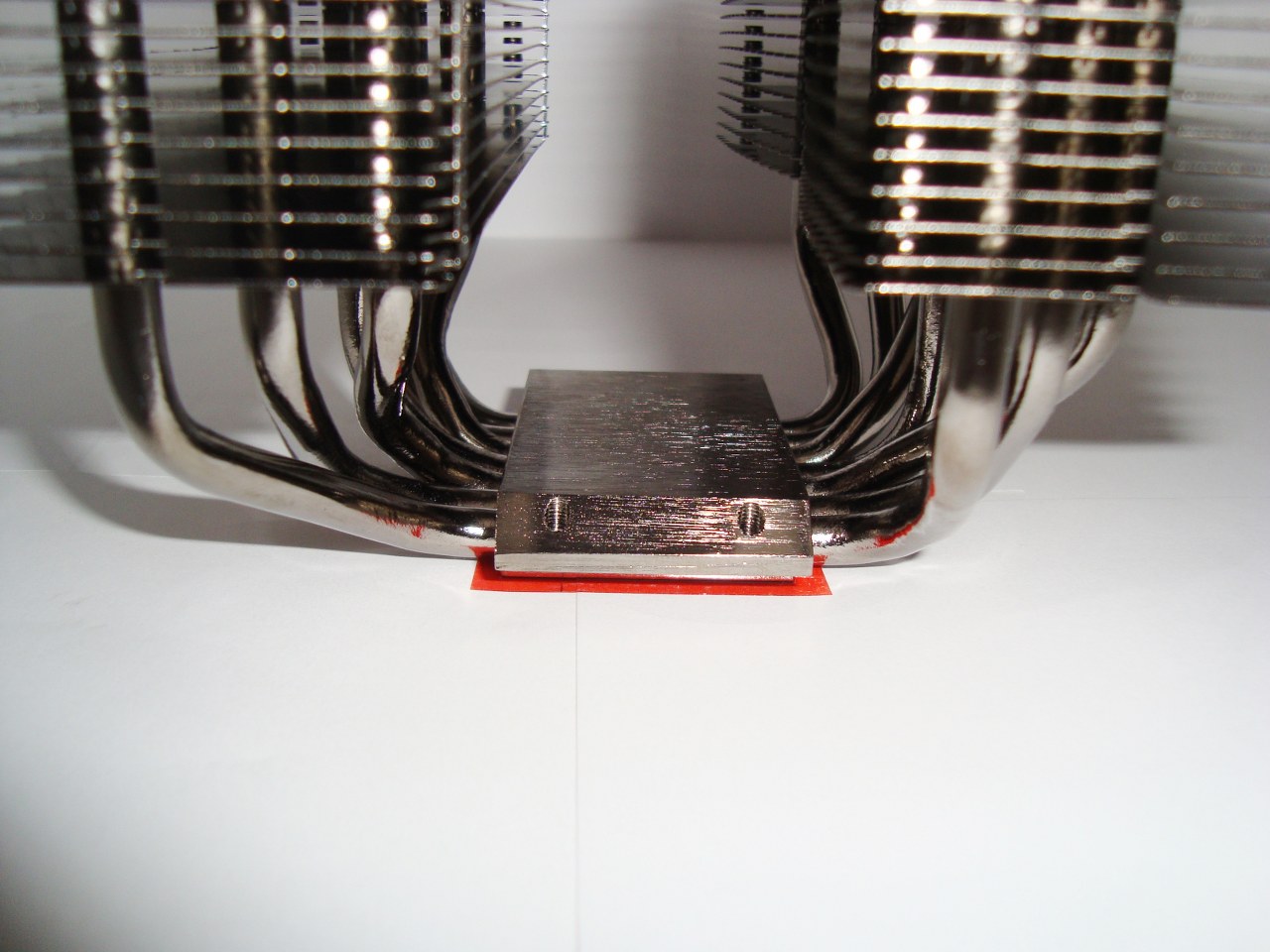

Podstawa coolera be quiet! Dark Rock Pro 2 została wykonana z aluminium i miedzi. Przechodzi przez nią siedem miedzianych rurek cieplnych. Za kontakt z CPU odpowiada miedziana podstawa, więc można powiedzieć, że heat-pipe’y nie mają bezpośredniego kontaktu z CPU. Cała stopa radiatora została pokryta czarnym niklem w celu polepszenia wydajności coolera.

Jak widać stopa radiatora została idealnie wypolerowana na „lustro”.

Wraz z recenzowanym produktem otrzymujemy dwa wentylatory :

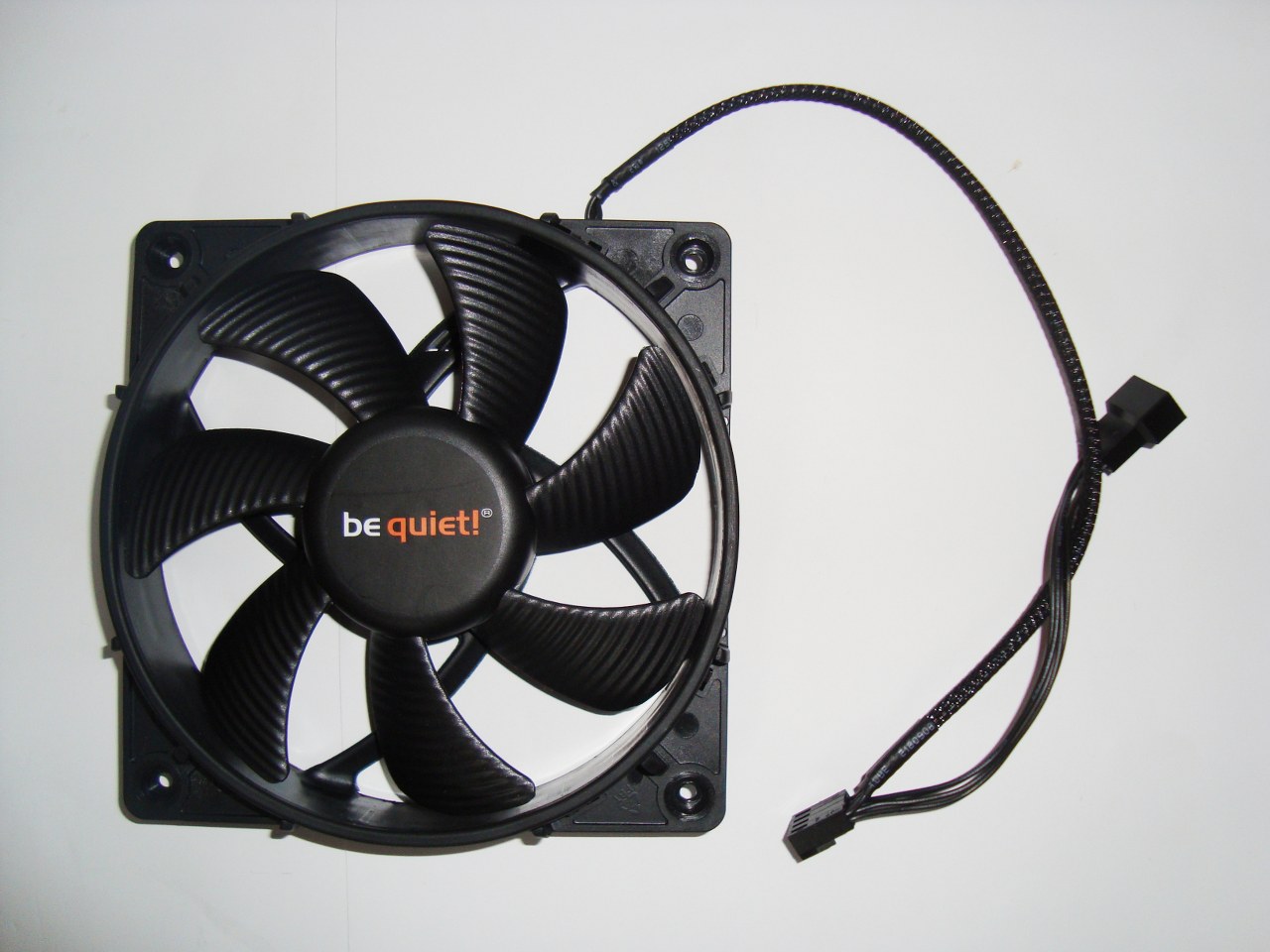

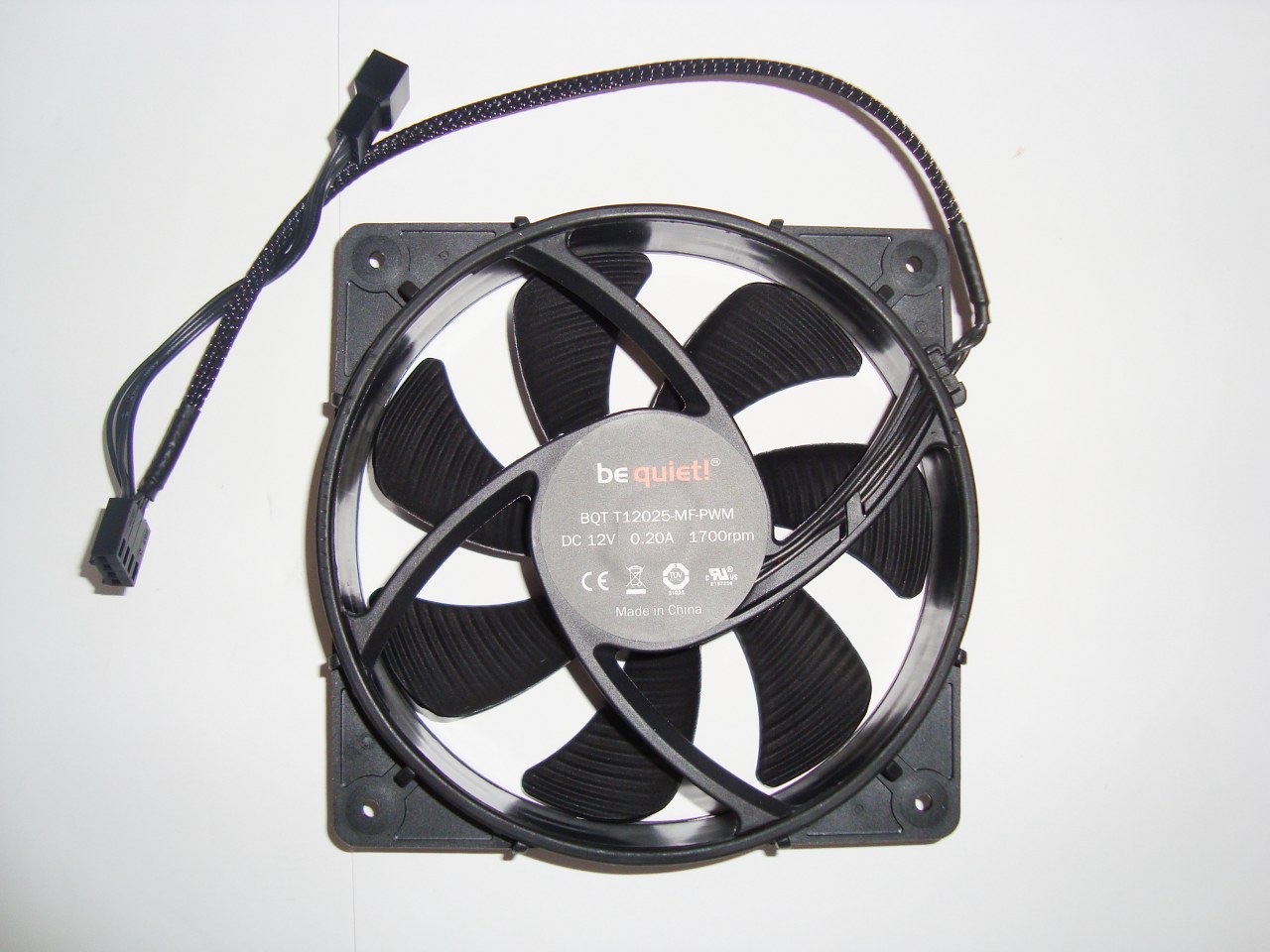

Pierwszy wentylator ma wymiary 120x120x25mm i wykorzystuje on mechanizm regulacji obrotów PWM. Jego przewód znalazł się w oplocie, a za zasilanie odpowiada wtyczka 4 pin. Charakteryzuje się on prędkością obrotową w zakresie od ~750 do ~1700 RPM. Dodatkowo wentylator oparty jest na nowoczesnych łożyskach Fluid Dynamic Bearing. Takie rozwiązanie przedłuża jego żywotność, która może wynieść nawet 300,000h.

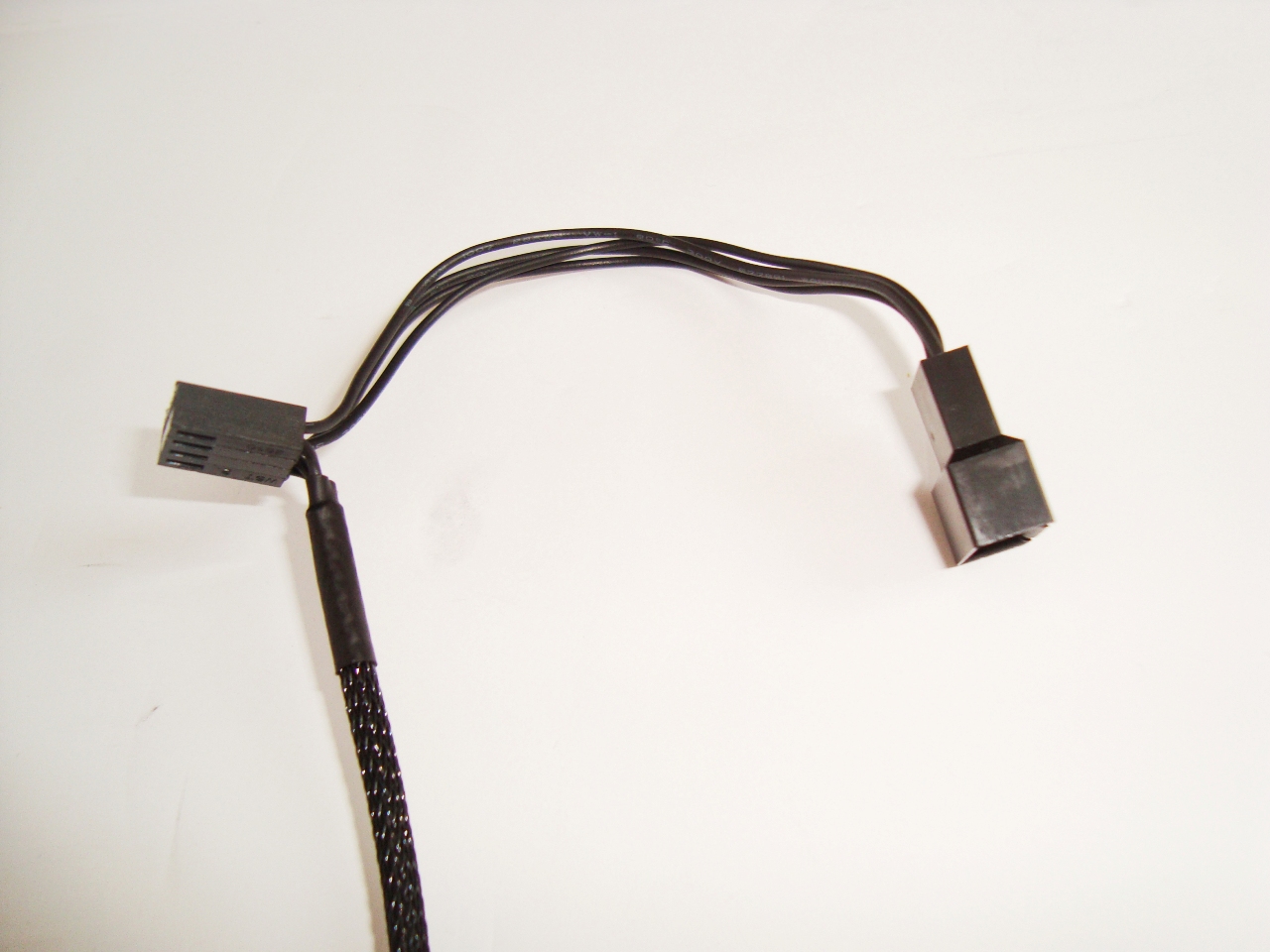

Dodatkowo wentylator posiada rozgałęzienie na wtyczkę 4-pin, dzięki czemu dwa wentylatory możemy podpiąć do jednego gniazda na płycie głównej.

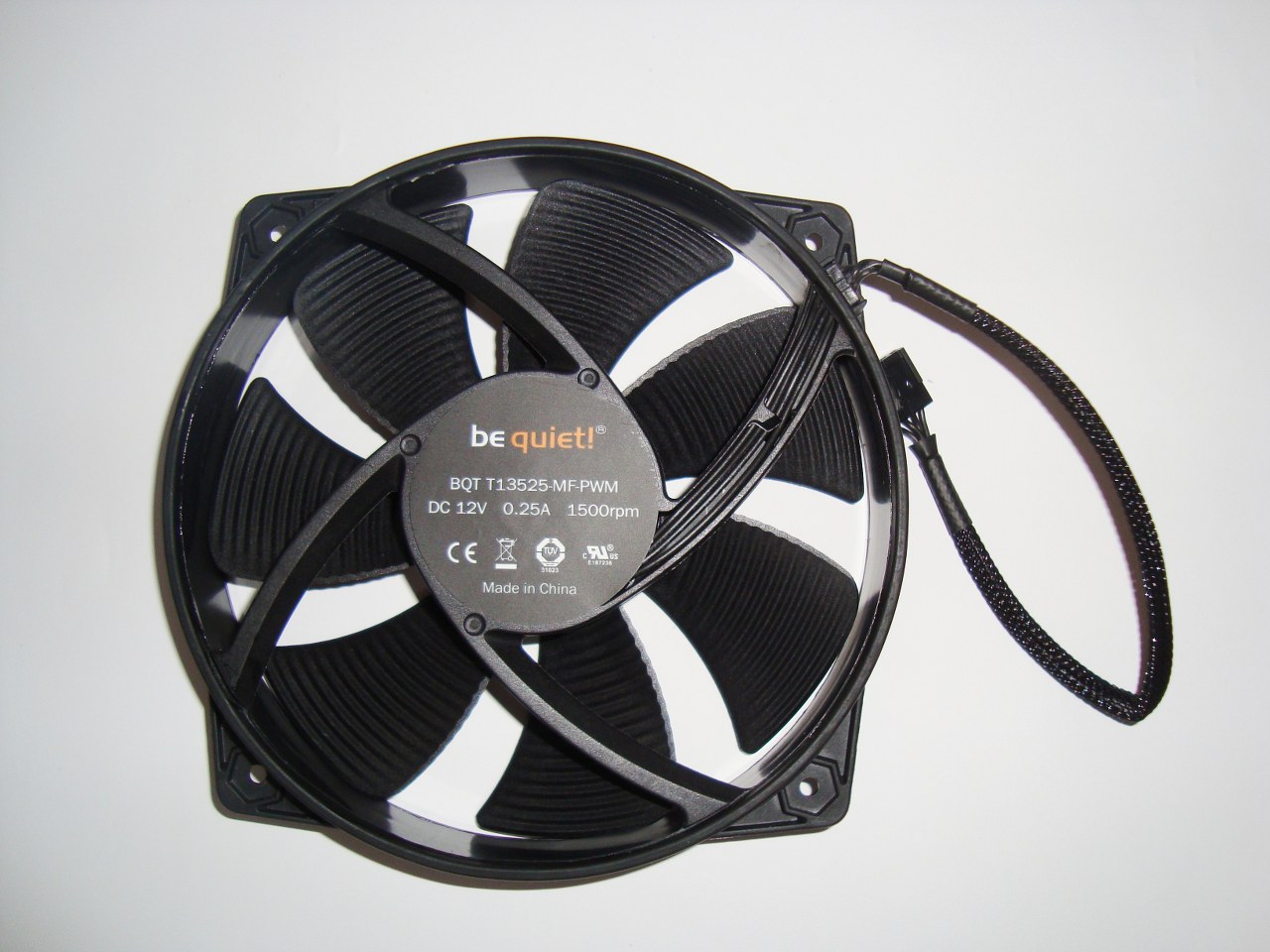

Drugi wentylator ma wymiary 135x135x25mm, a także wykorzystuje on mechanizm regulacji obrotów PWM. Jego przewód również znalazł się w oplocie i za zasilanie odpowiada wtyczka 4 pin. Charakteryzuje się on prędkością obrotową w zakresie od ~750 do ~1500 RPM. Również i ten wentylator oparty jest na nowoczesnych łożyskach Fluid Dynamic Bearing co przedłuża jego żywotność.

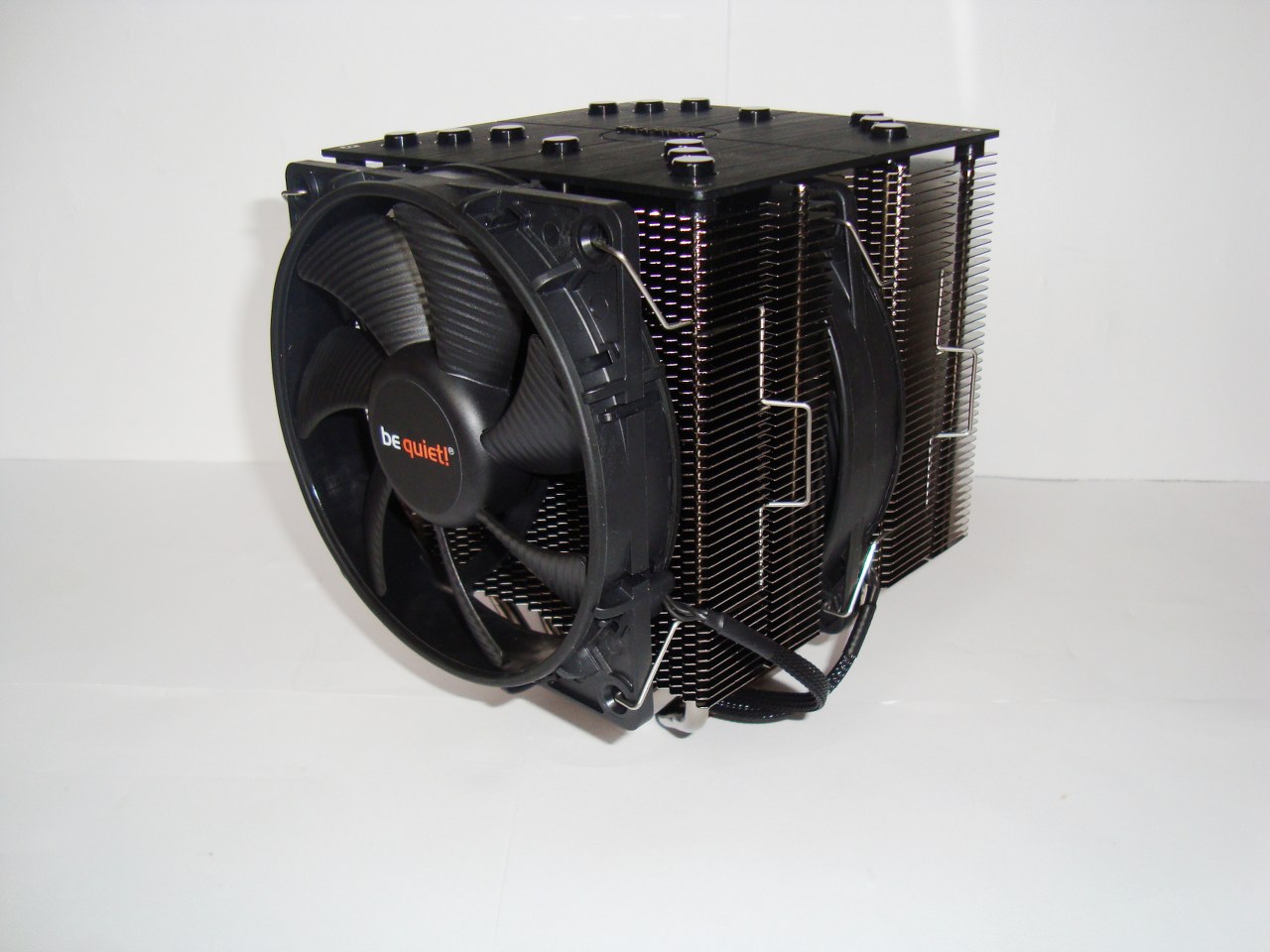

Wentylatory montujemy do coolera za pomocą metalowych zapinek, więc ich montaż/demontaż jest bardzo prosty. Wystarczy nałożyć spinki na otwory w ramce wentylatora oraz lekko je naciągnąć aby wskoczyły na swoje miejsce.

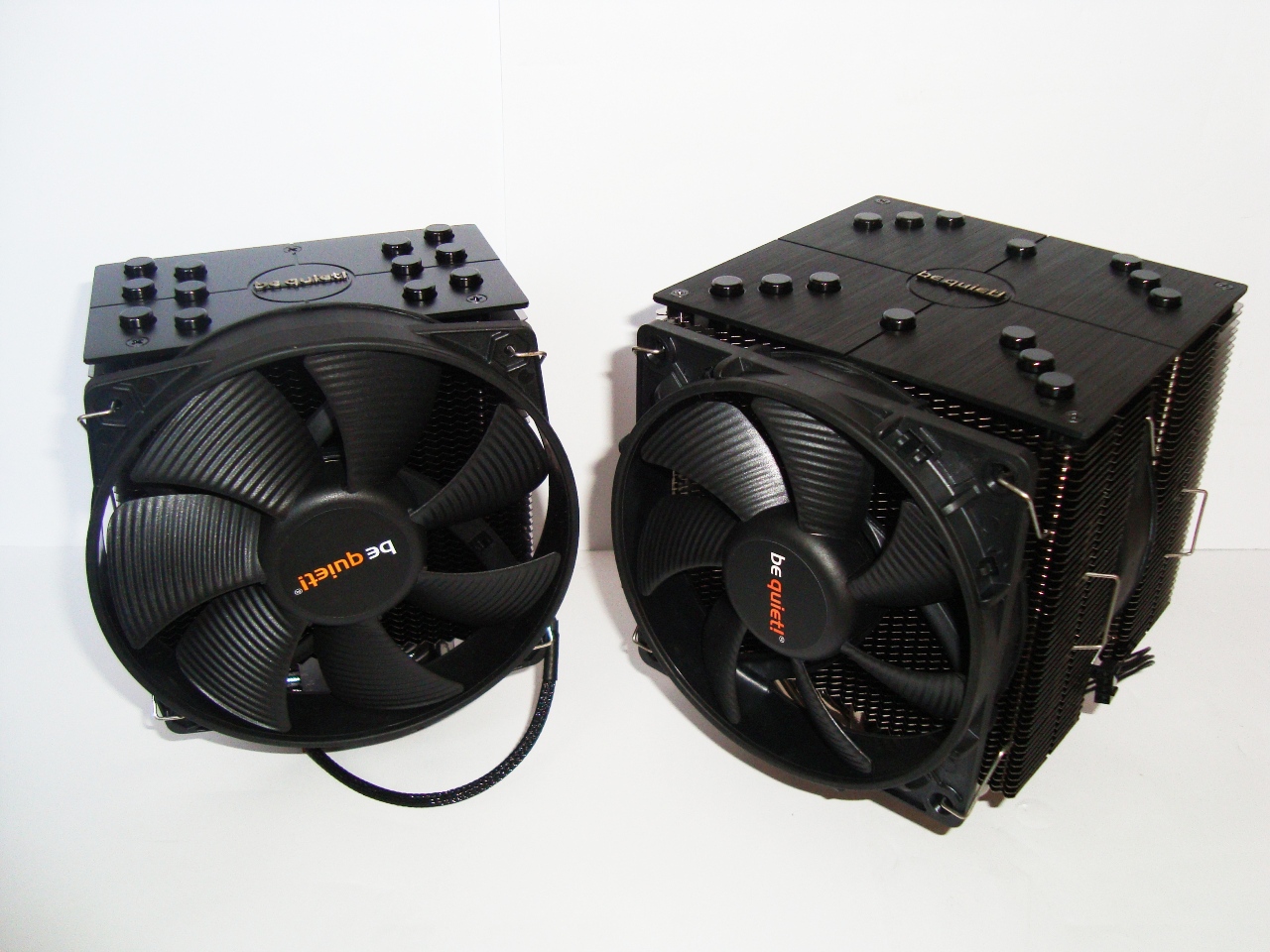

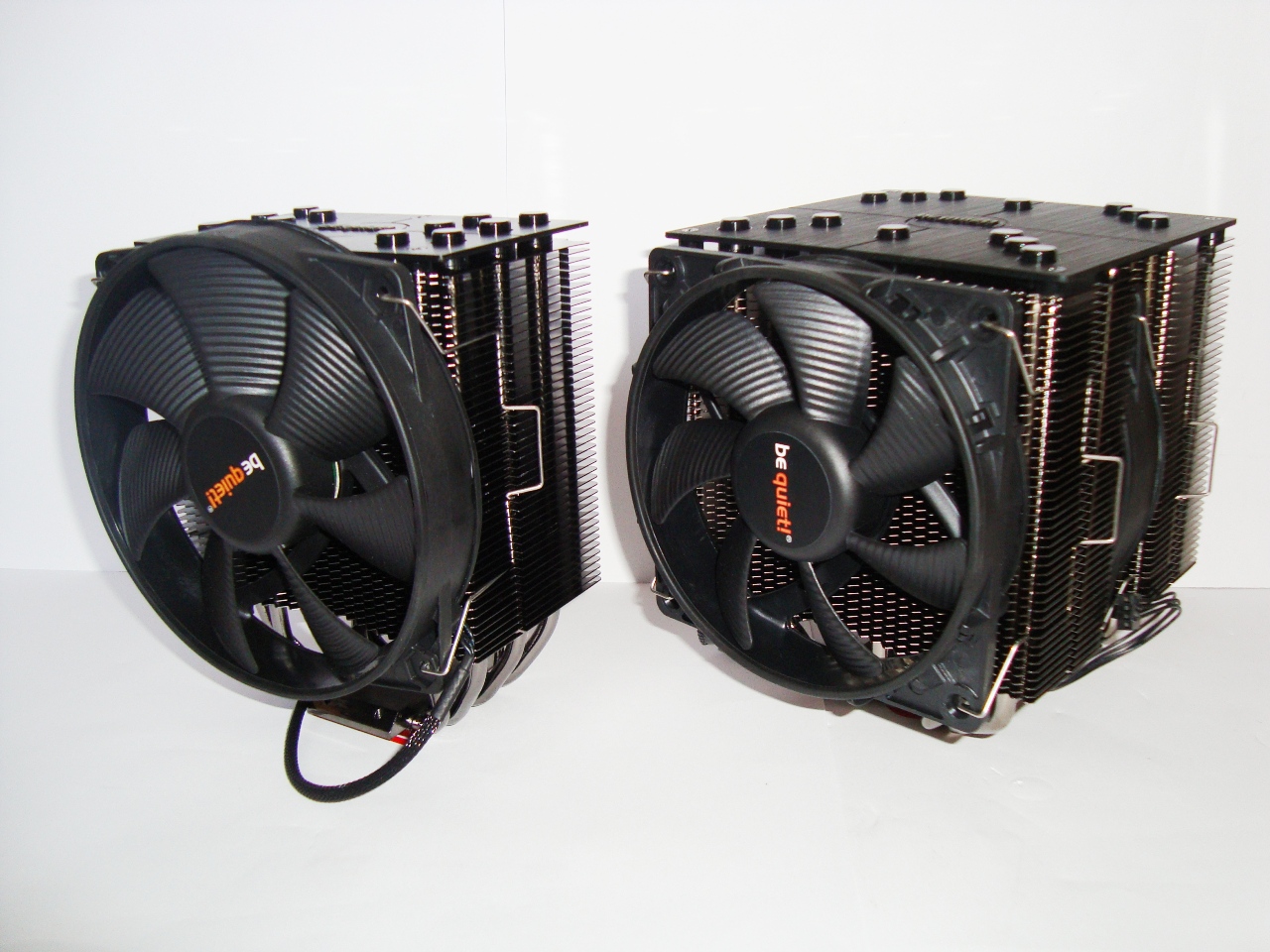

Teraz przyjrzymy się „młodszemu” bratu czyli modelowi Dark Rock 2 również zaczniemy od specyfikacji technicznych coolera.

Dane techniczne Dark Rock Pro 2

• Wymiary z wentylatorem (mm): 97 x 138 x 166
• Waga z wentylatorem (g): 860
• Materiał powierzchni chłodzących: aluminium/nikiel
• Kompatybilny socket:
• Intel: LGA 775 / LGA 1155 / LGA 1156 / LGA 1366 / LGA 2011
• AMD: FM1 / AM2 (+) / AM3 (+) / 754 / 939 / 940
• Zakres mocy CPU: 180W
• Głośność (dB(A)) 21,2 RPM: 1300

Specyfikacja techniczna wentylatorów SilentWings PWM:

• Wymiary wentylatora (mm): 135 x 135 x 25
• Prędkość obrotowa wentylatora (RPM) @ 100 %: 1300
• Przepływ powietrza (m3/h): 96,8
• Podłączenie: 4-pin PWM
• Żywotność L10 (godzin/25°C): 300,000

Opakowanie

Pudełko be quiet! Dark Rock 2 również utrzymane jest w czarnej kolorystyce. Znajdziemy tutaj: nazwę, zdjęcie produktu, listę kompatybilnych podstawek i opis zastosowanych rozwiązań technicznych.

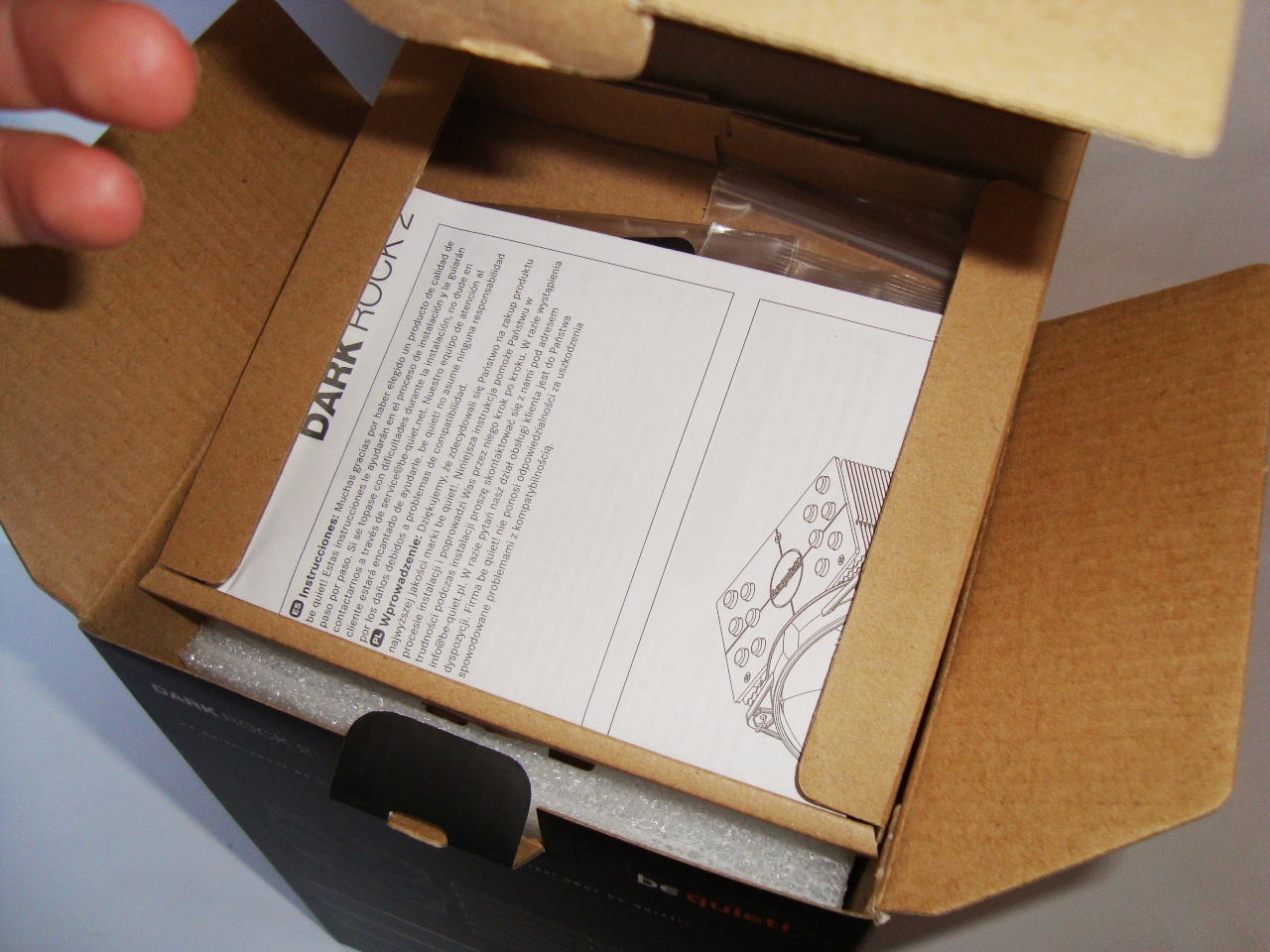

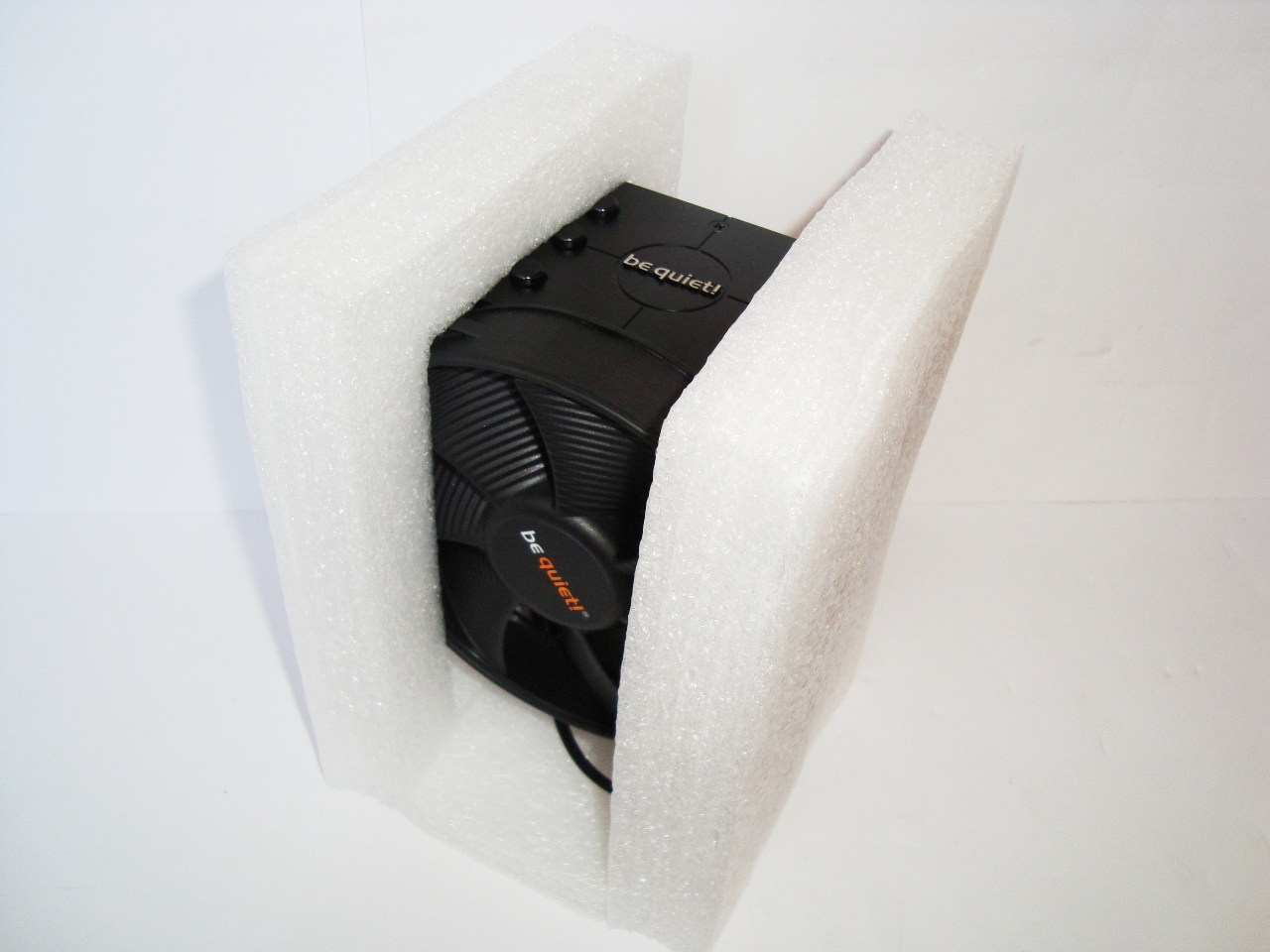

Akcesoria w mniejszym modelu coolera również znajdują się w niewielkim kartonowym pudełku. Samo chłodzenie zostało zabezpieczone w ten sam sposób, co wersja z dopiskiem „PRO”, czyli solidne „styropianowe wkładki”, dbają o to, aby produkt nie uszkodził podczas transportu.

Akcesoria

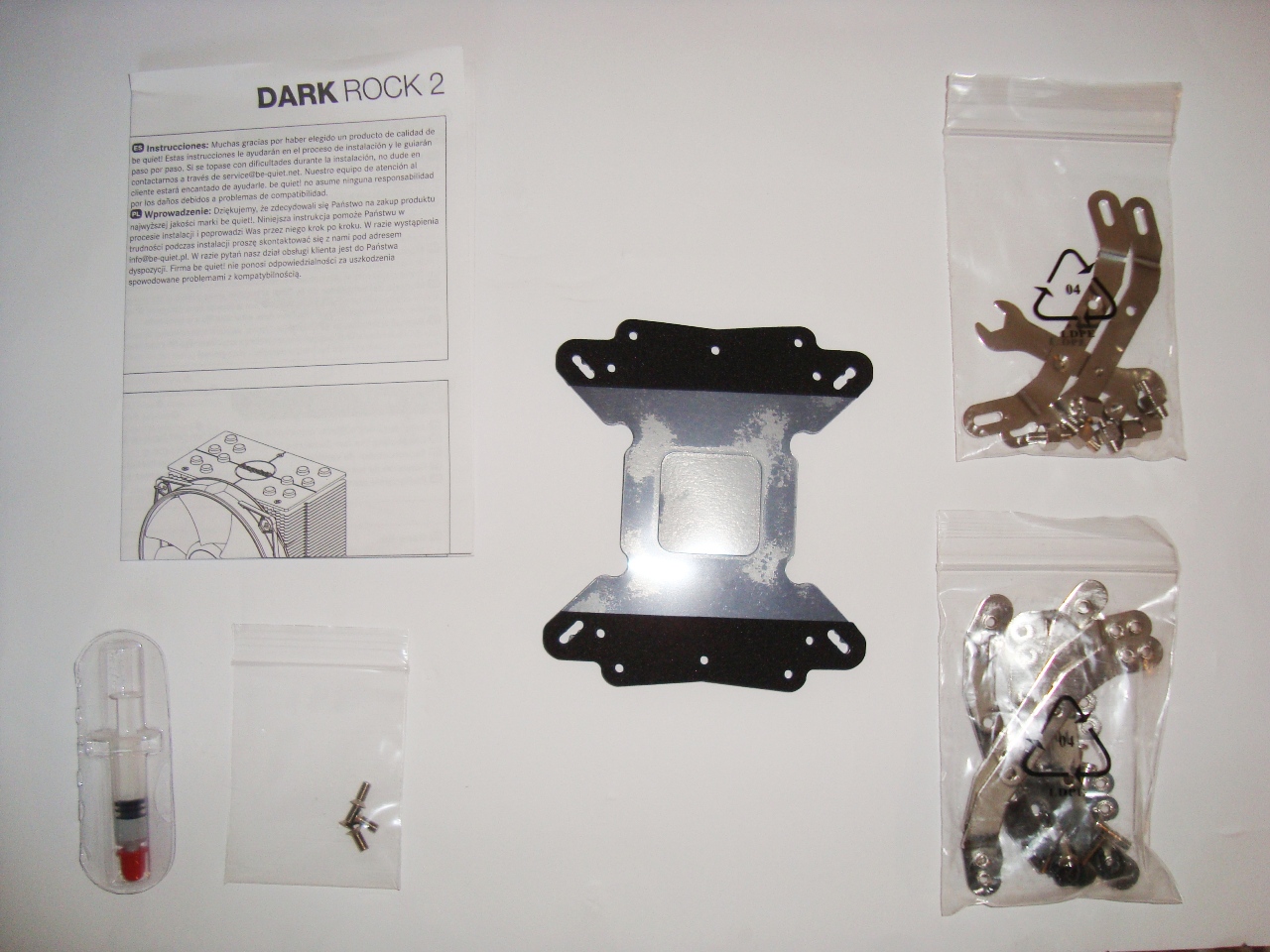

W pudełku oprócz coolera be quiet! Dark Rock 2 znajdziemy :

• Jeden wentylator SielntWings PWM: 135 mm z zapinkami
• Pastę termoprzewodzącą 1 g (najprawdopodobniej Dow Coming TC 5121)
• Zestaw montażowy na wszystkie platformy AMD i Intela z uniwersalnym backplate-m
• Instrukcję montażu (zawierającą polski język ^^)
• Specjalny kluczyk ( ułatwiający montaż)

Wygląd

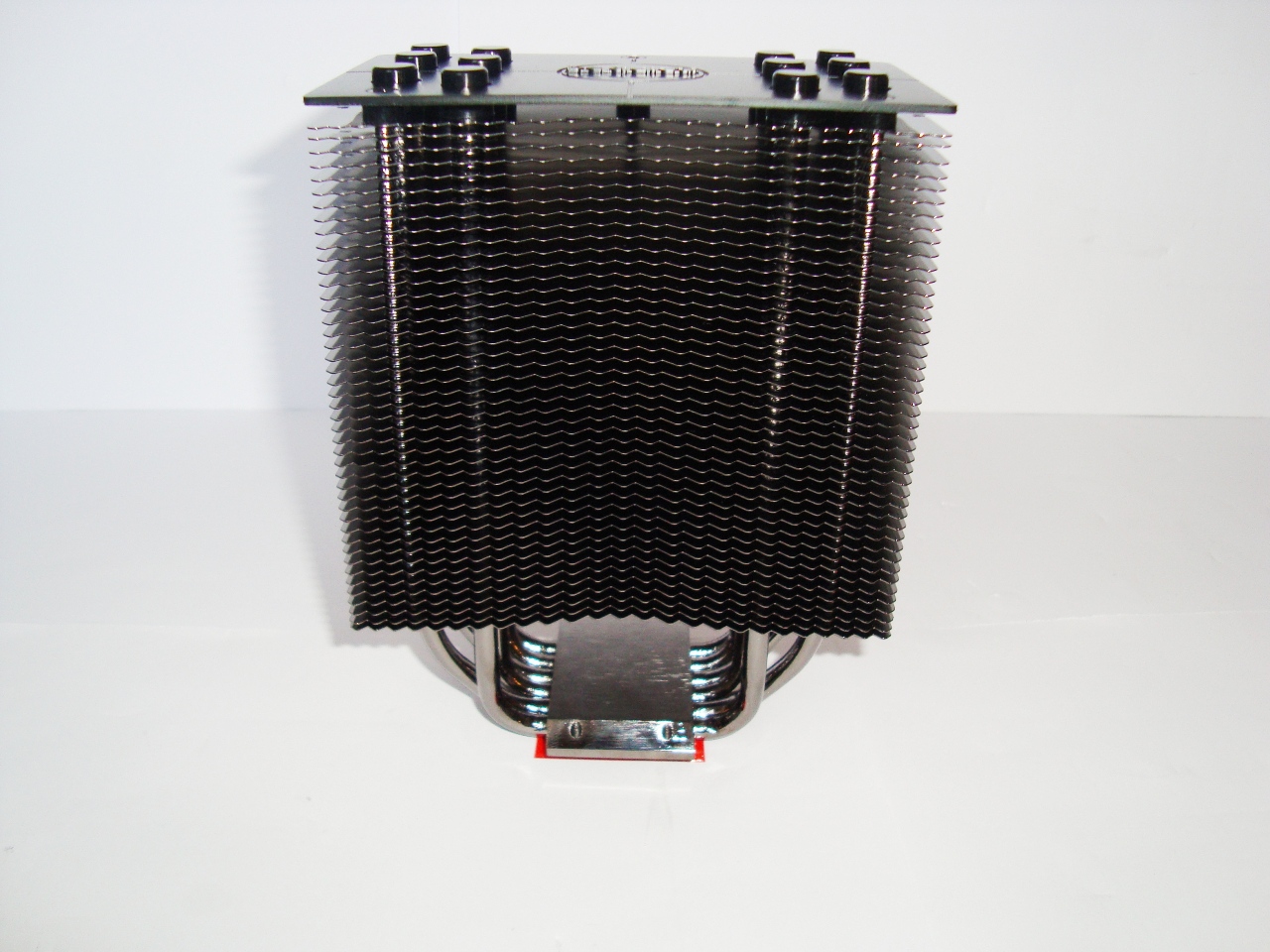

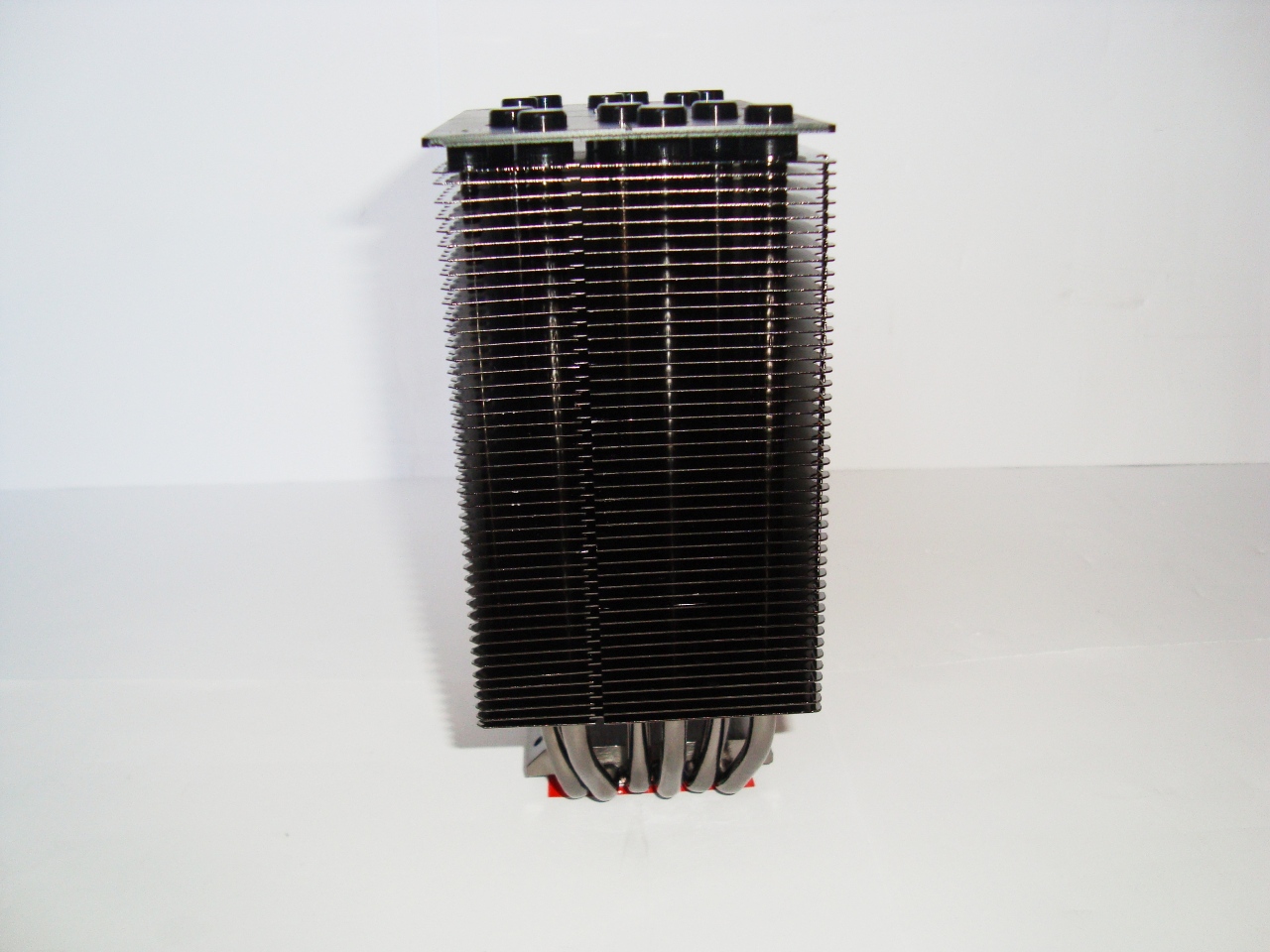

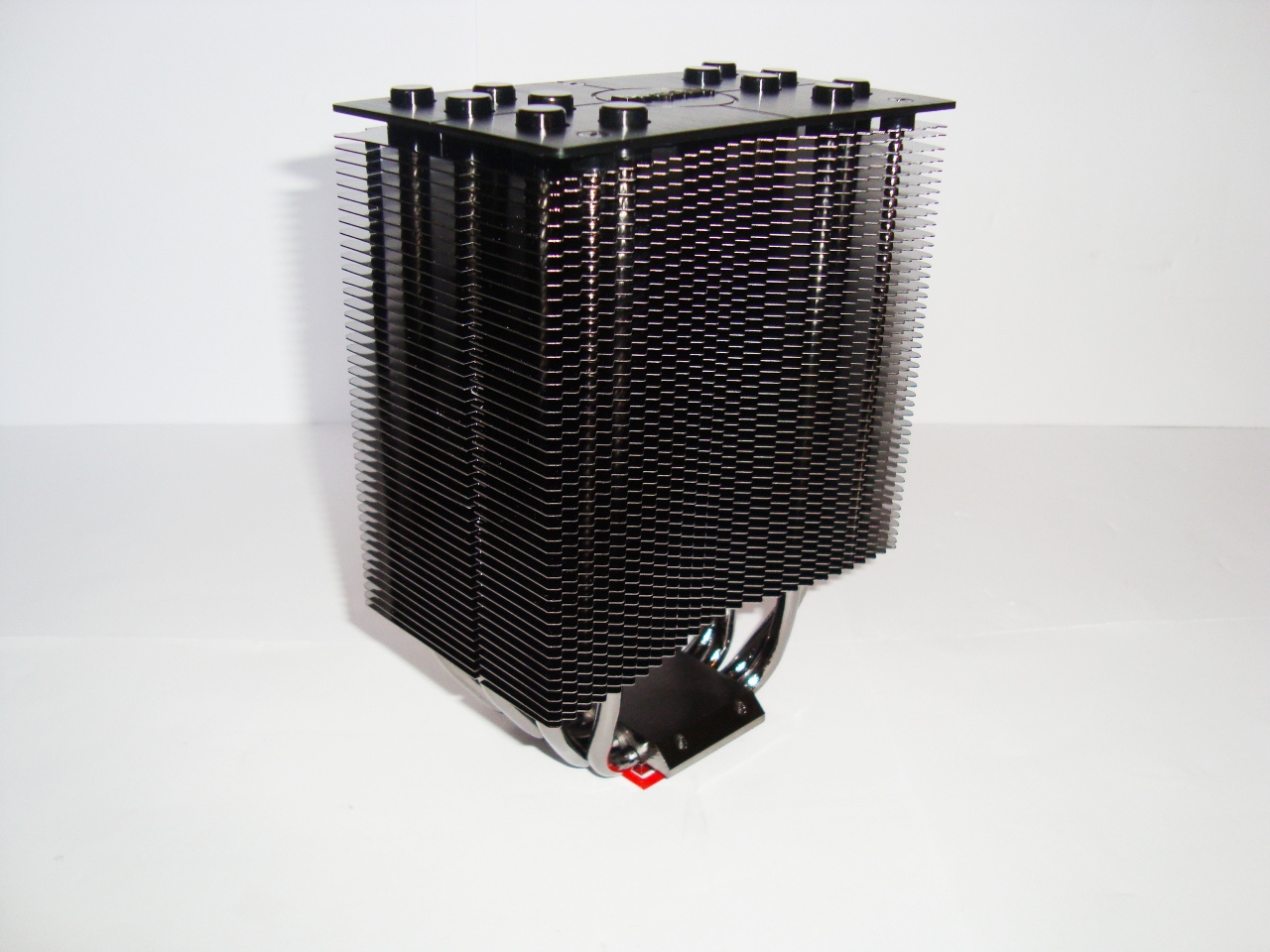

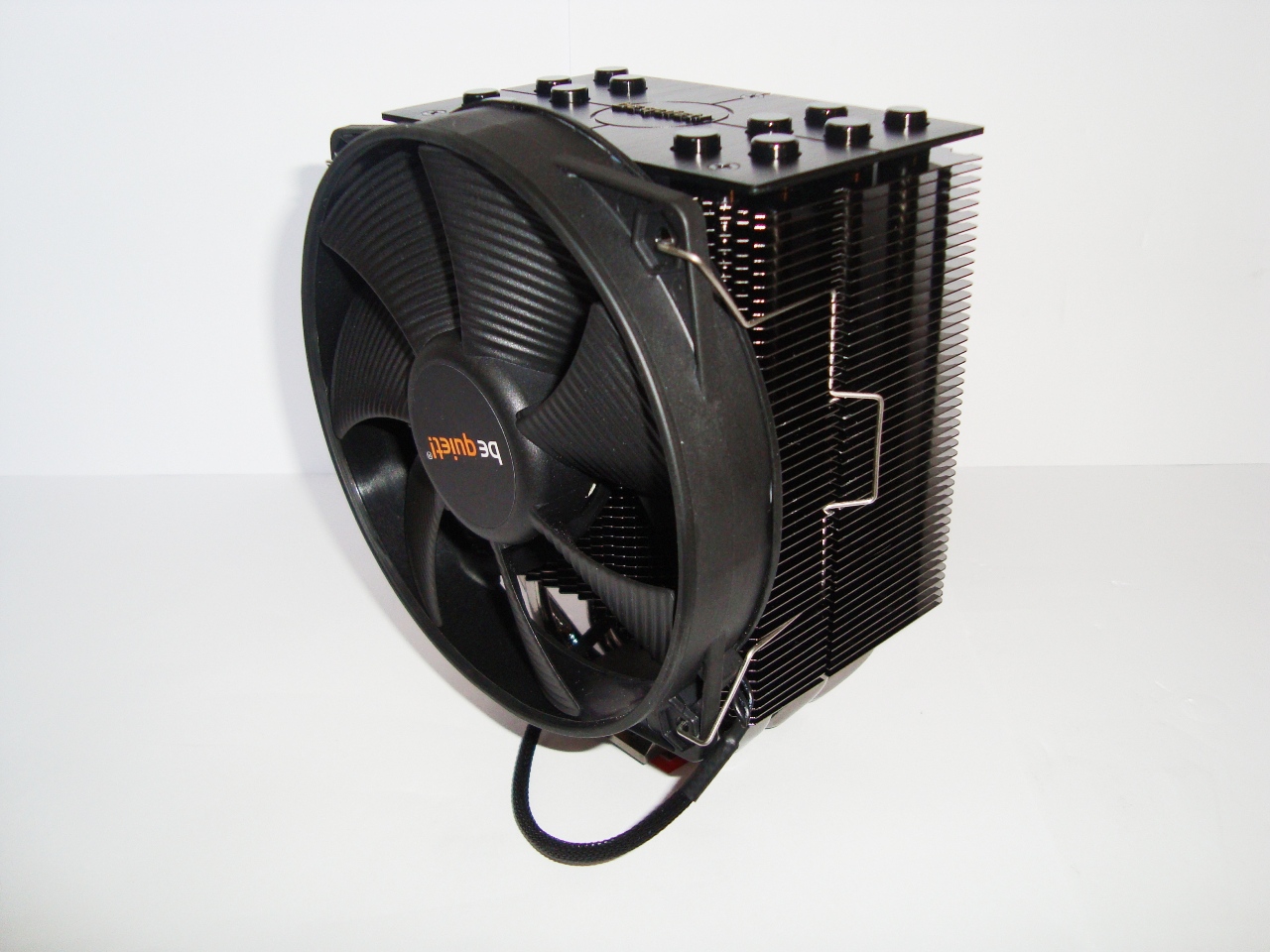

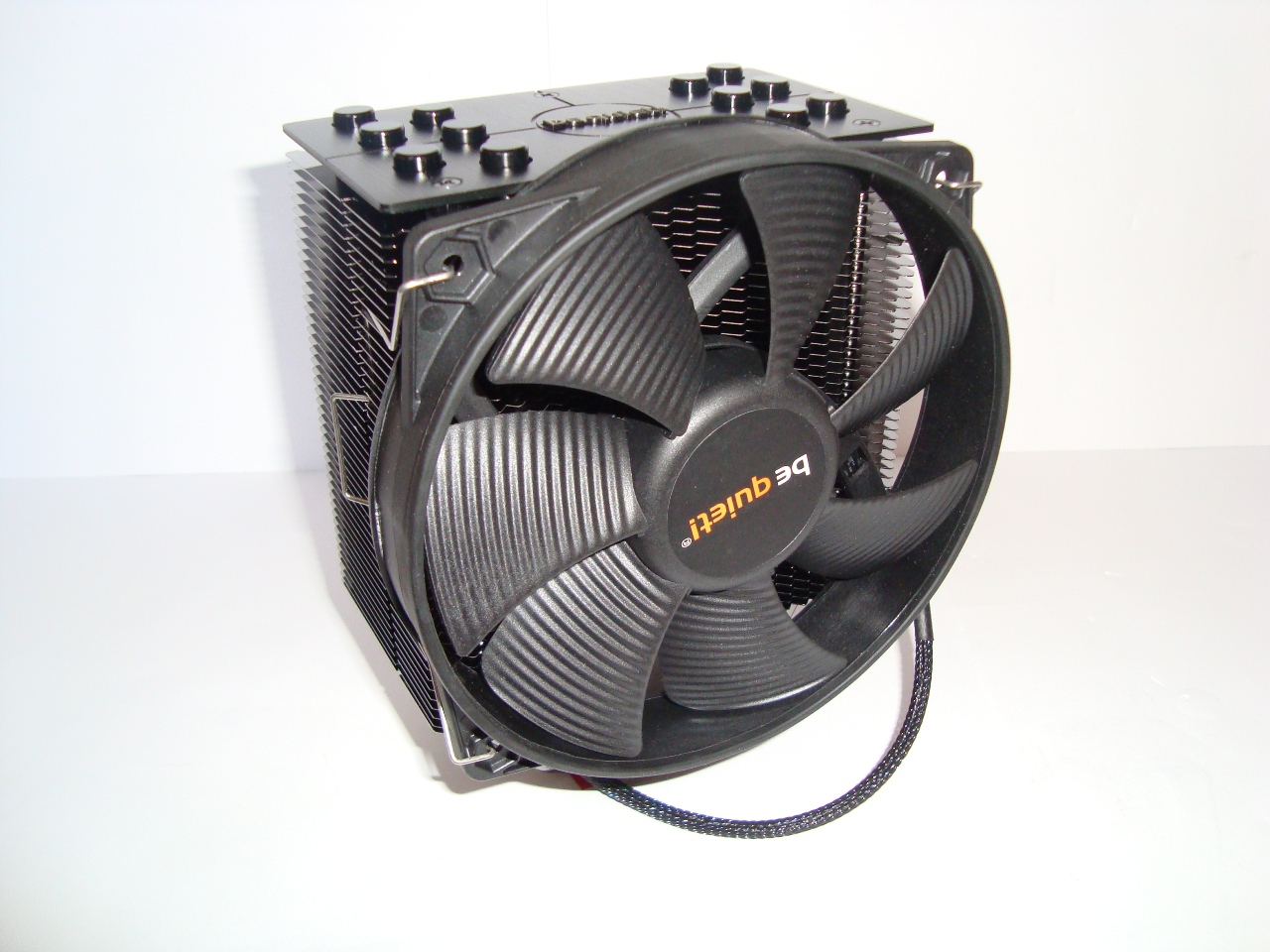

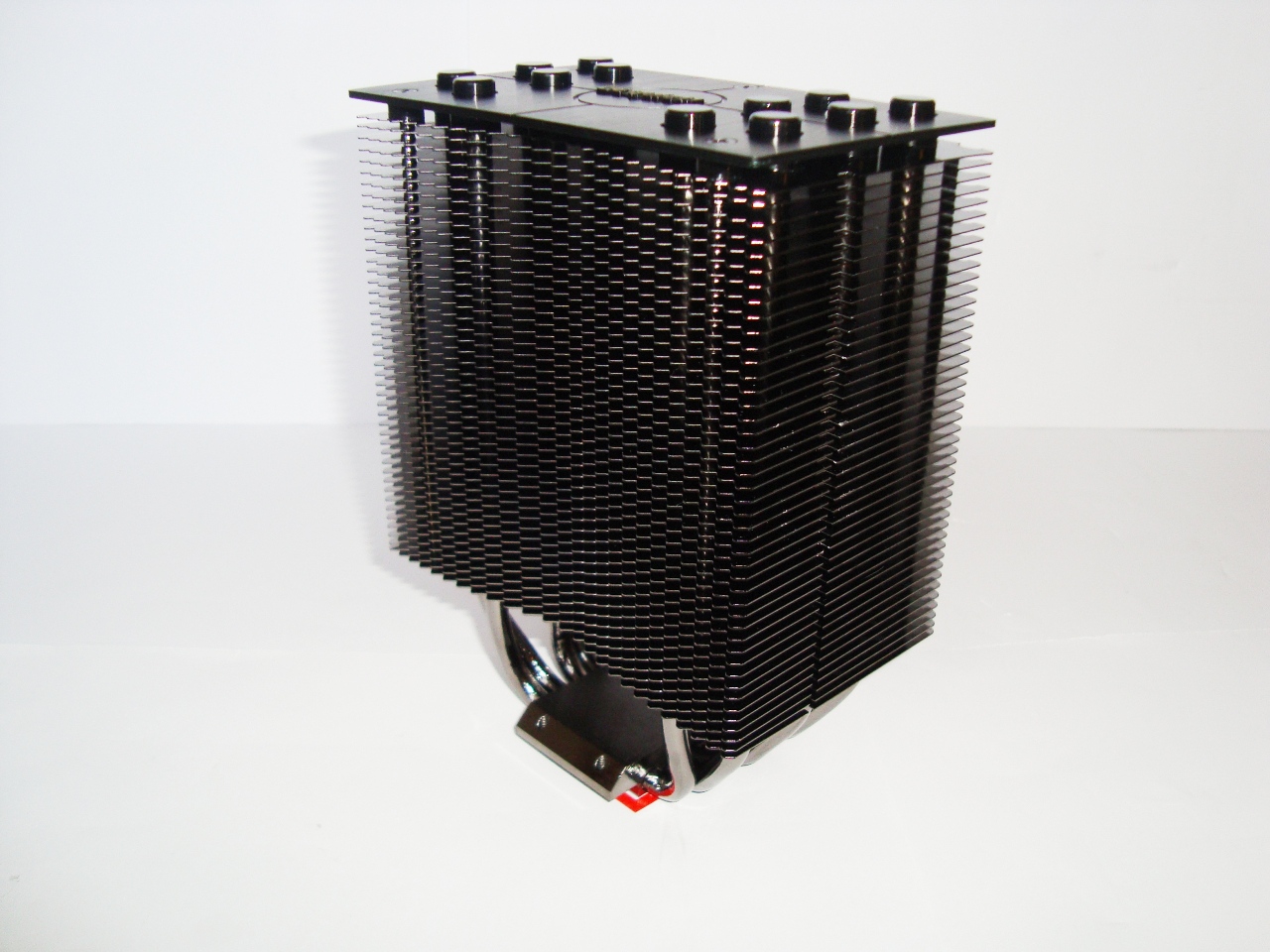

Mniejszy brat jest coolerem typu „Tower” o wymiarach (D x S x W) 97 x 138 x 166mm i jest kompatybilny z tymi samymi podstawkami co jego większy brat. Radiator składa się z 44 aluminiowych żeberek i sześciu miedzianych rurek cieplnych, które również mają średnice 6 milimetrów. Również i tutaj heat-pipe’y zostały wygięte w kształt litery U oraz cały cooler został pokryty czarnym niklem w celu poprawy wydajności. Cała konstrukcja (wraz z wentylatorem) waży „tylko” 860g. Producent deklaruje, że jego produkt posiada na tyle dużą wydajność, że może poradzić sobie z podkręconym procesorem, którego wartość TDP wyniesie 180W.

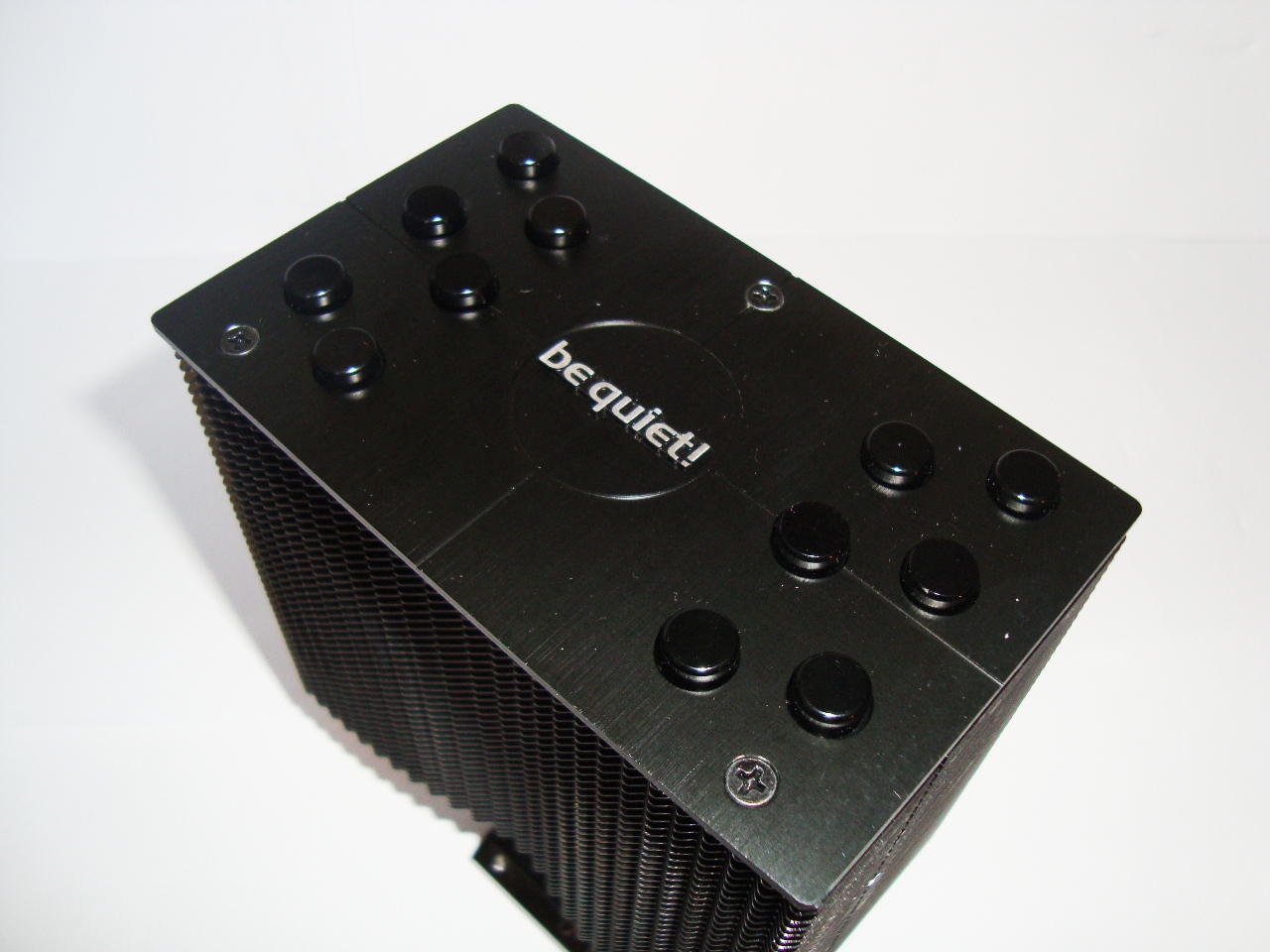

Końcówki heat-pipe’ów w tańszym produkcie również zostały osłonięte specjalnymi wstawkami. Nie mogło także zabraknąć loga producenta.

be quiet! Dark Rock 2 do montażu na wszystkich platformach wykorzystuje uniwersalny backplate. Montaż przebiega identycznie jak przy Dark Rock Pro2 z tą różnicą, że dzięki mniejszej wadzę coolera Dark Rock 2 montaż jest delikatnie prostszy.

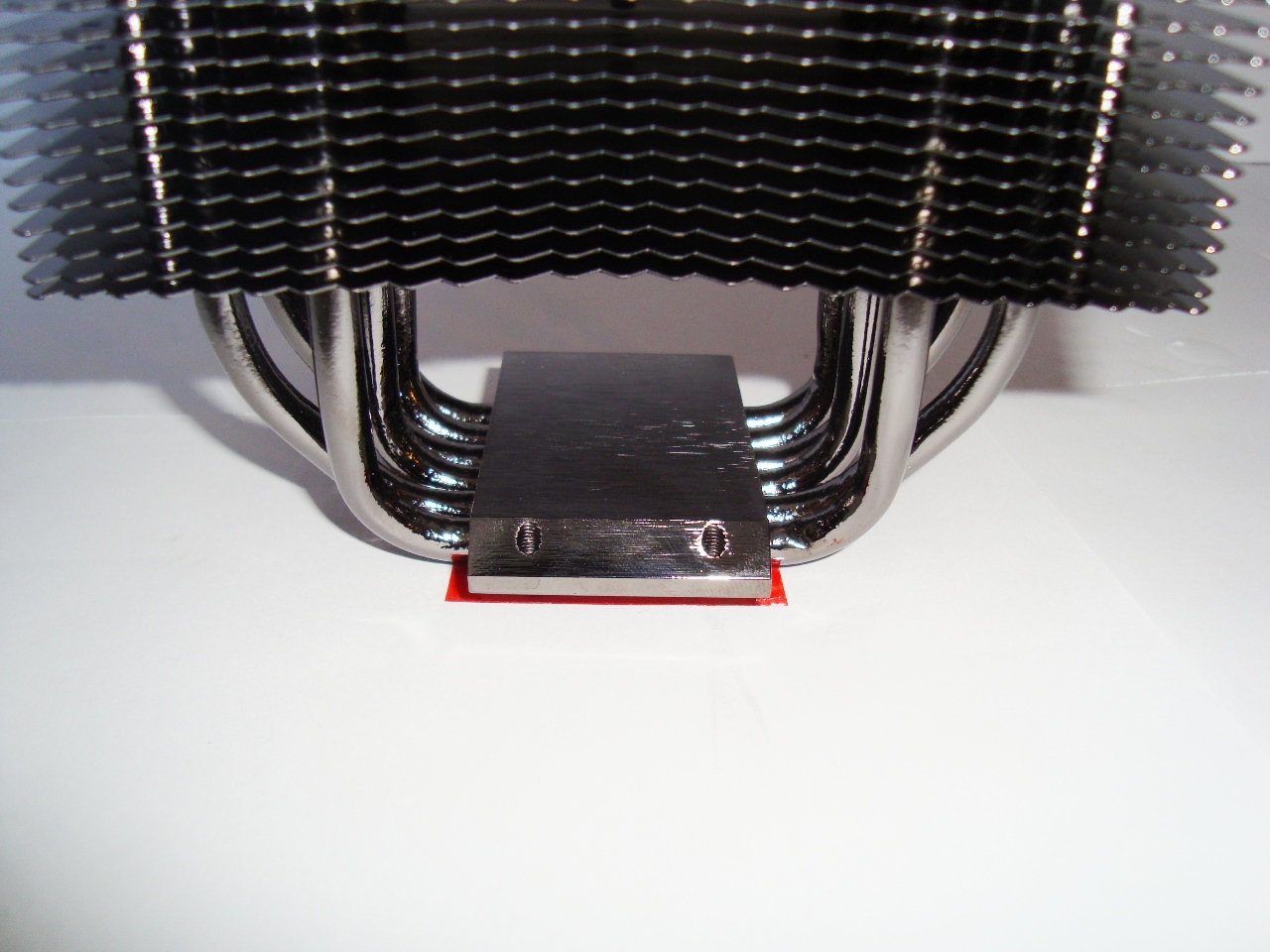

Podstawa coolera be quiet! Dark Rock 2 została identycznie wykonana co u swojego „większego” brata, z tą różnicą, że przez podstawę przechodzi tylko sześć rurek cieplnych. Jak widać stopa Dark Rock 2 również została idealnie wypolerowana na „lustro”, dbałość jest tutaj identyczna jak przy Dark Rock Pro 2.

Wraz z recenzowanym produktem otrzymujemy jeden wentylator :

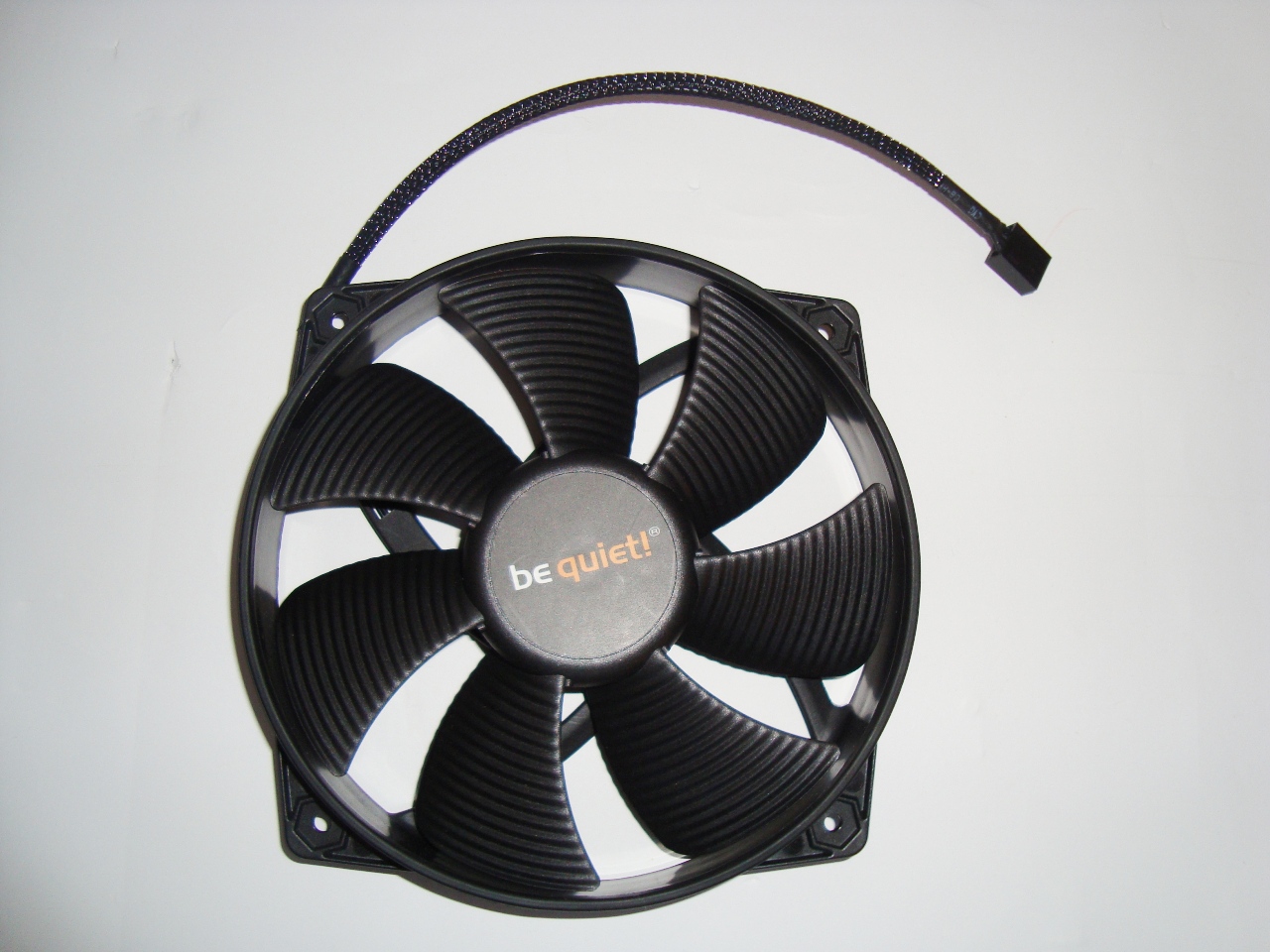

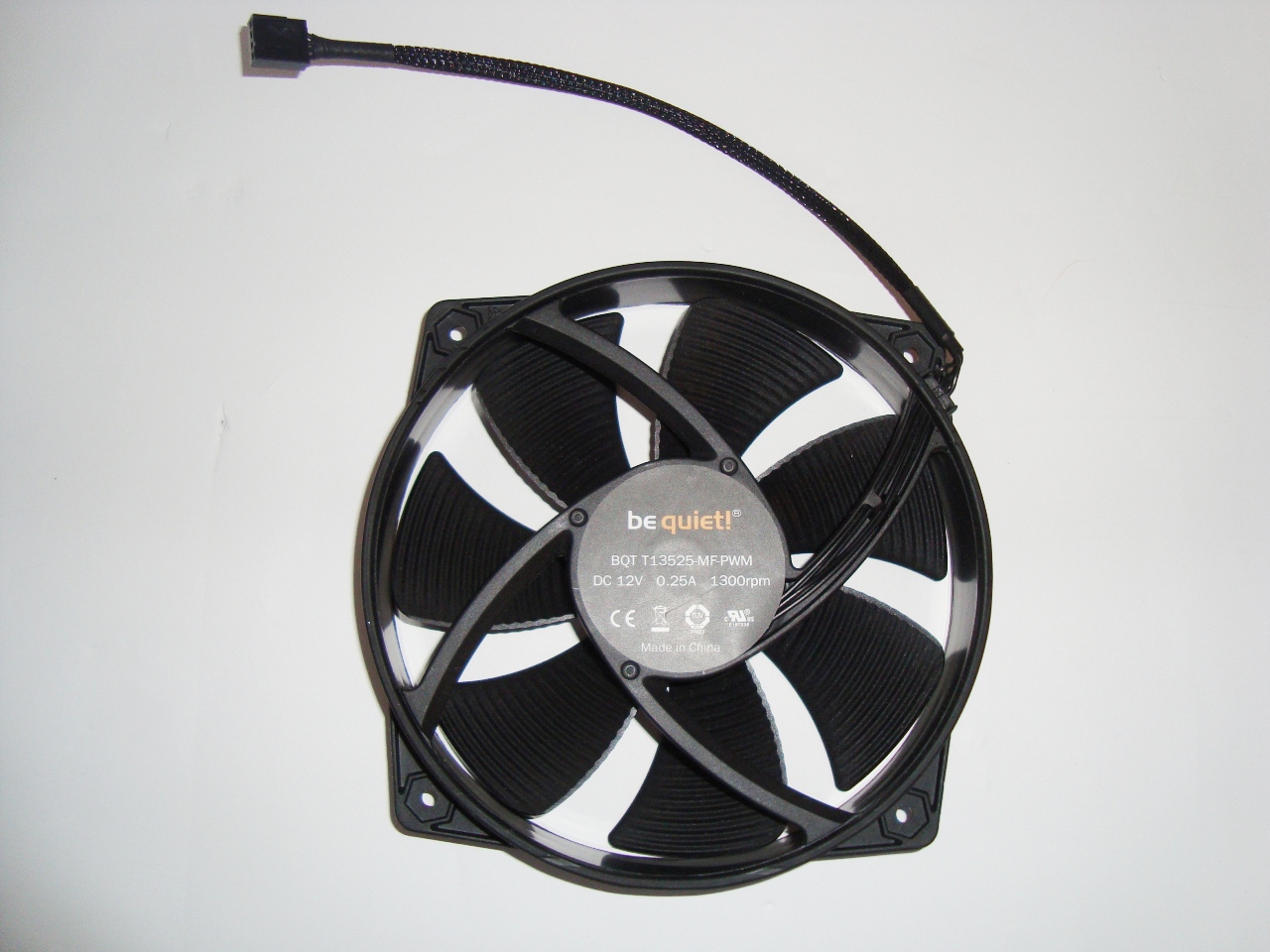

Wentylator ma wymiary 135x135x25mm i wykorzystuje on mechanizm regulacji obrotów PWM. Jego przewód znalazł się w oplocie, a za zasilanie odpowiada wtyczka 4 pin. Charakteryzuje się on prędkością obrotową w zakresie od ~750 do ~1300 RPM. Dodatkowo wentylator oparty jest na nowoczesnych łożyskach Fluid Dynamic Bearing. Jak już pisałem takie rozwiązanie przedłuża jego żywotność, do nawet 300,000h.

Wentylator do coolera Dark Rock 2 montujemy za pomocą metalowych zapinek, więc jego montaż/demontaż jest bardzo prosty (identyczny jak przy Dark Rock Pro 2).

Testy i montaż

Platforma testowa

• Procesor – I7 2600k
• Płyta – MSI Z77A-G45
• Pamięci RAM -2 x 2 Kingston HiperX DDR3 1600MHz
• Zasilacz – Chieftec CTG-650C 650W
• Karty graficzne – CF Radeon HD 6850
• Obudowa – Enermax Fulmo Advanced
• Dysk – Corsair Force GT3 120GB
• Chłodzenie – be quiet! Dark Rock Pro 2/ be quiet! Dark Rock 2

Wykorzystana w teście obudowa była wyposażona w następujące wentylatory:

• Przód: 120mm x 3/ 1200RPM
• Tył: 120mm x 1 / 1200RPM
• Góra: 140mm x 2 / 1000RPM
• Lewy panel: 180mm x 1 / 1000RPM
• Dół : 120mm / 1200RPM

Montaż

Montaż jest skomplikowany oraz zajmie nam trochę czasu ponieważ zalecane jest wyjęcie płyty głównej z obudowy.

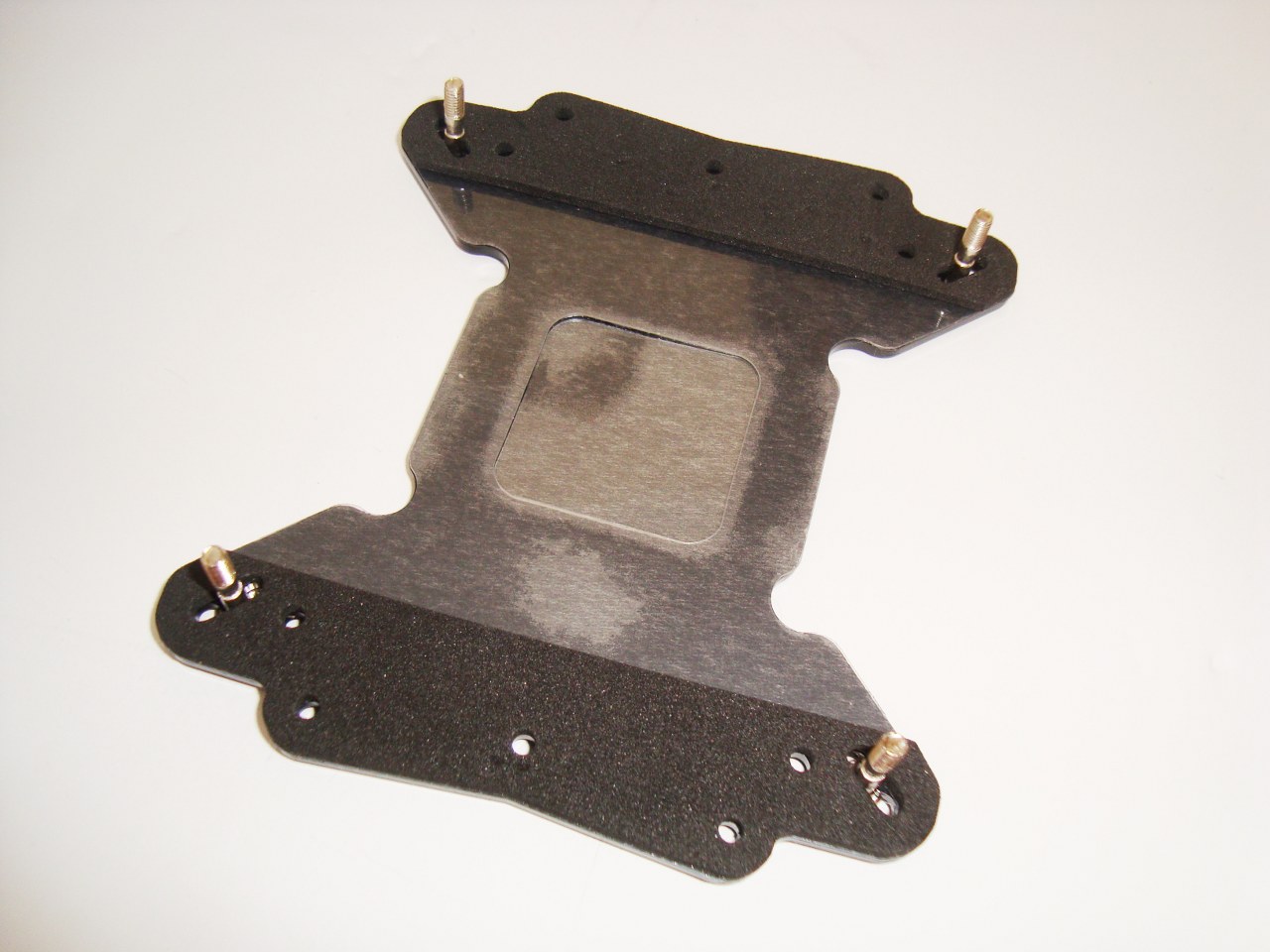

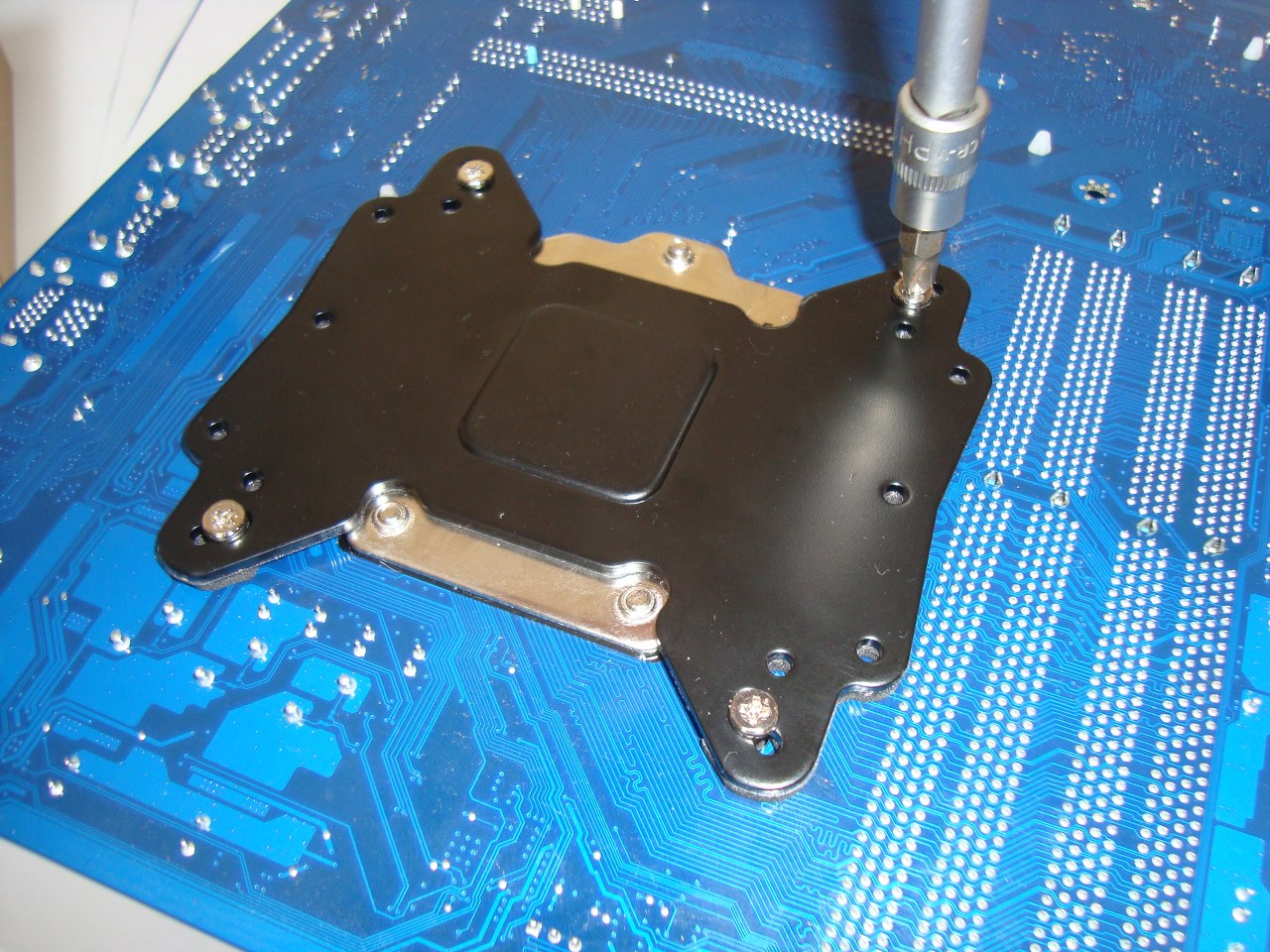

Zaczynamy od złożenia backpleta, wkładamy śruby w odpowiednie miejsca (zależnie od podstawki) i następnie zabezpieczamy je plastikowymi uchwytami z góry płyty głównej.

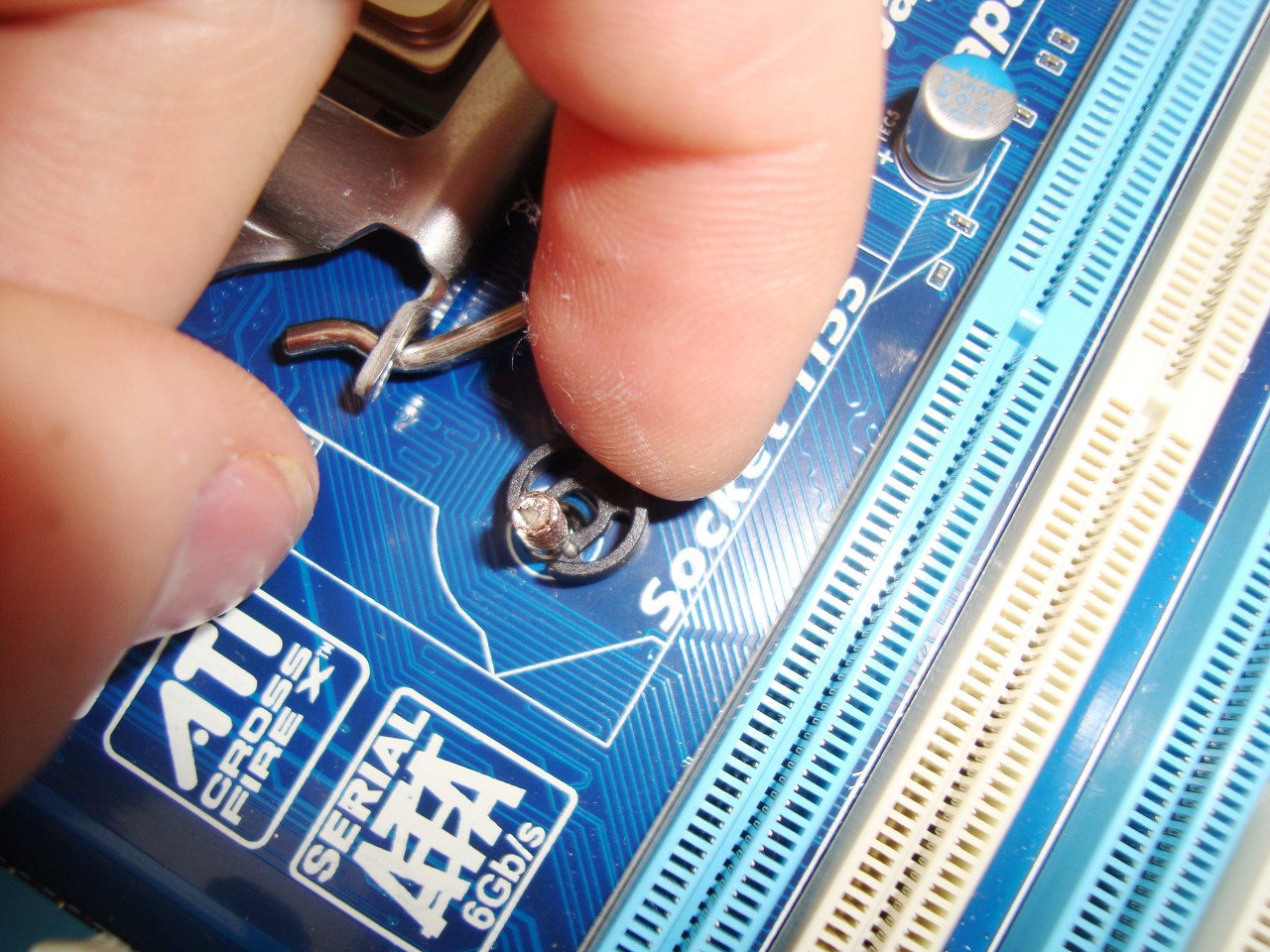

Plastikowe zatrzaski wciskane są od boku na śruby montażowe.

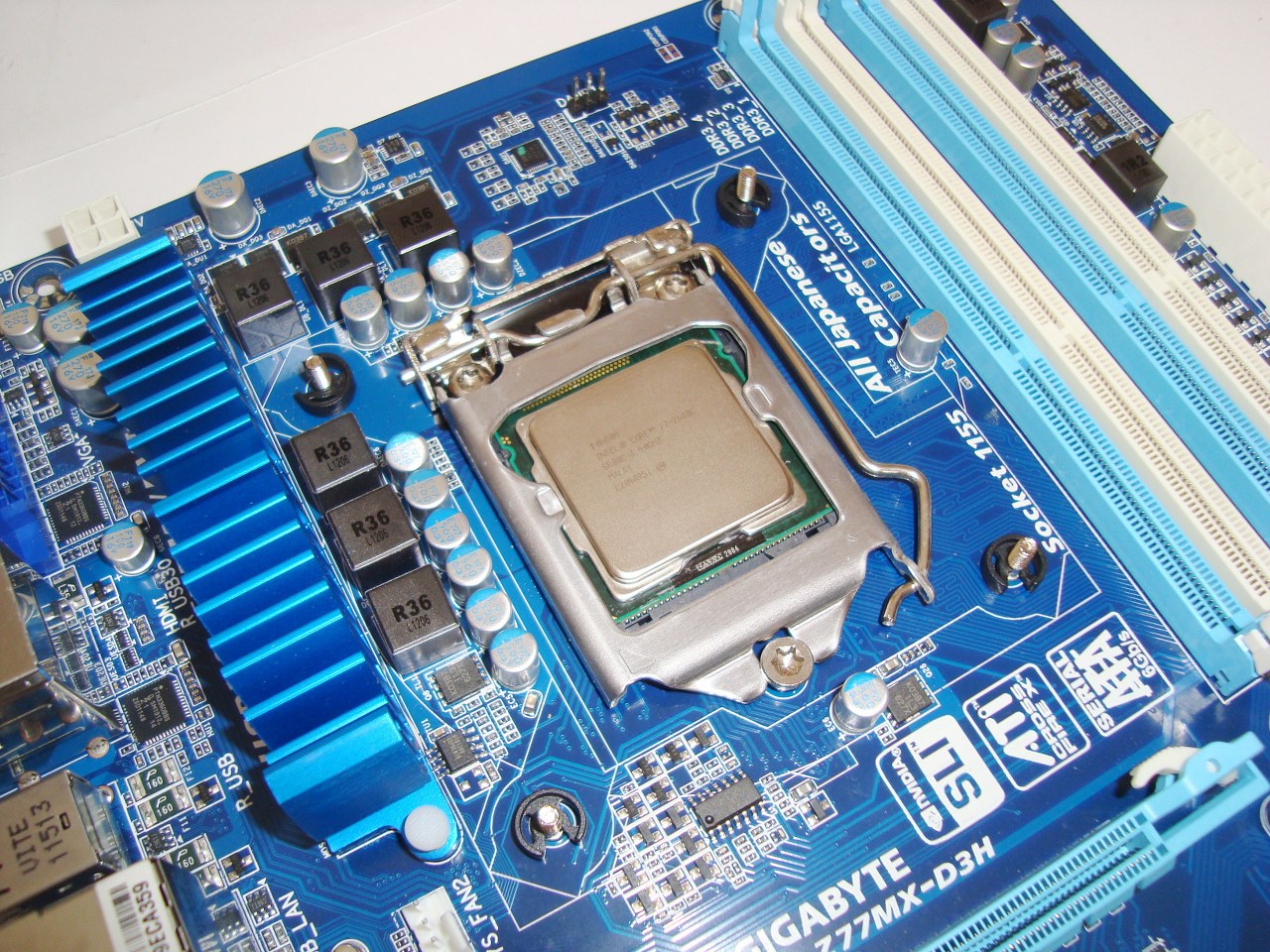

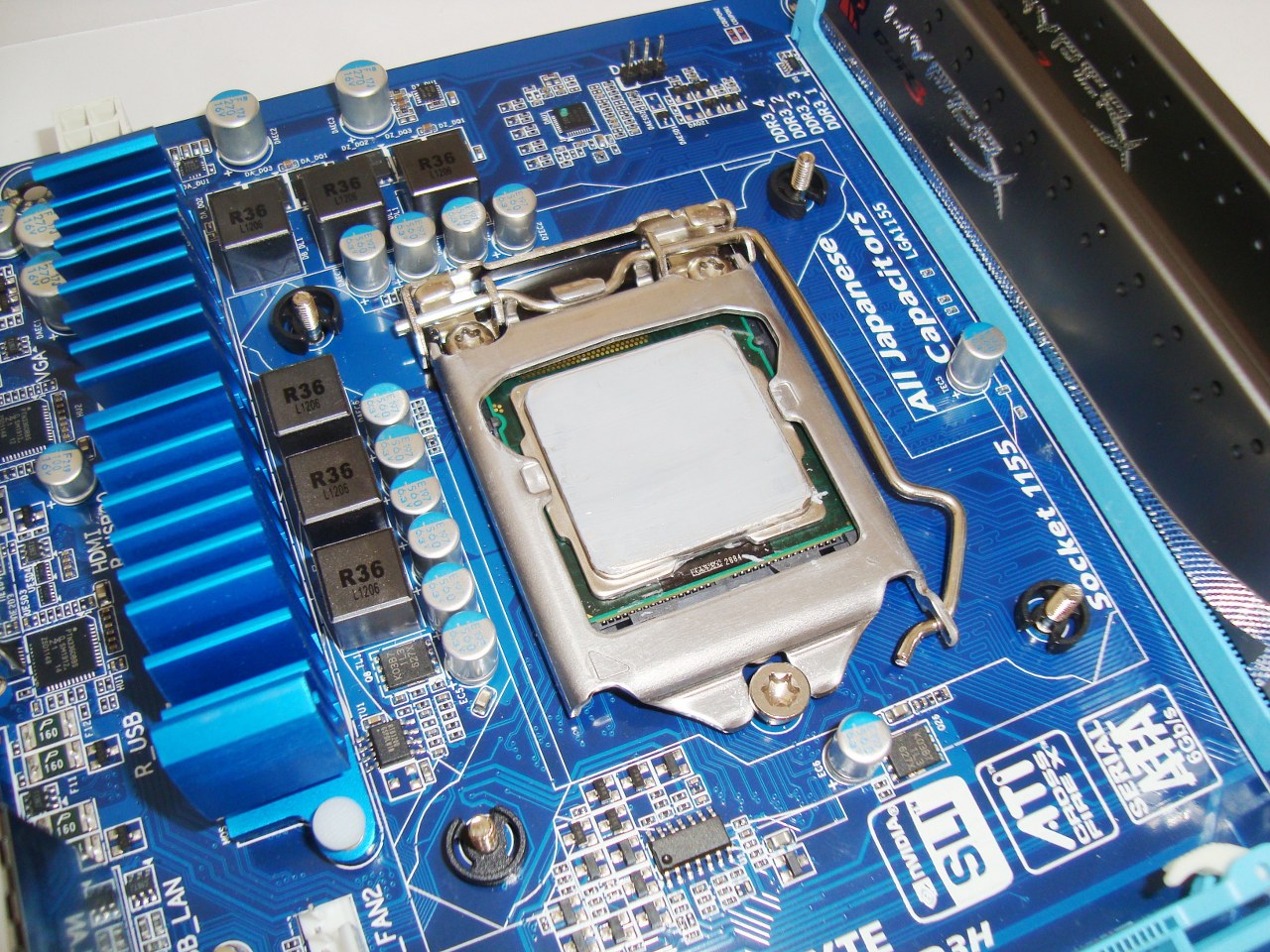

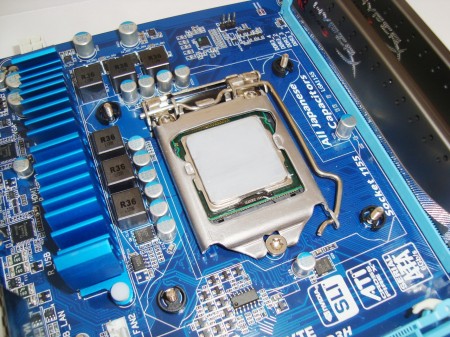

Kolejnym krokiem jest nałożenie pasty termoprzewodzącej na CPU.

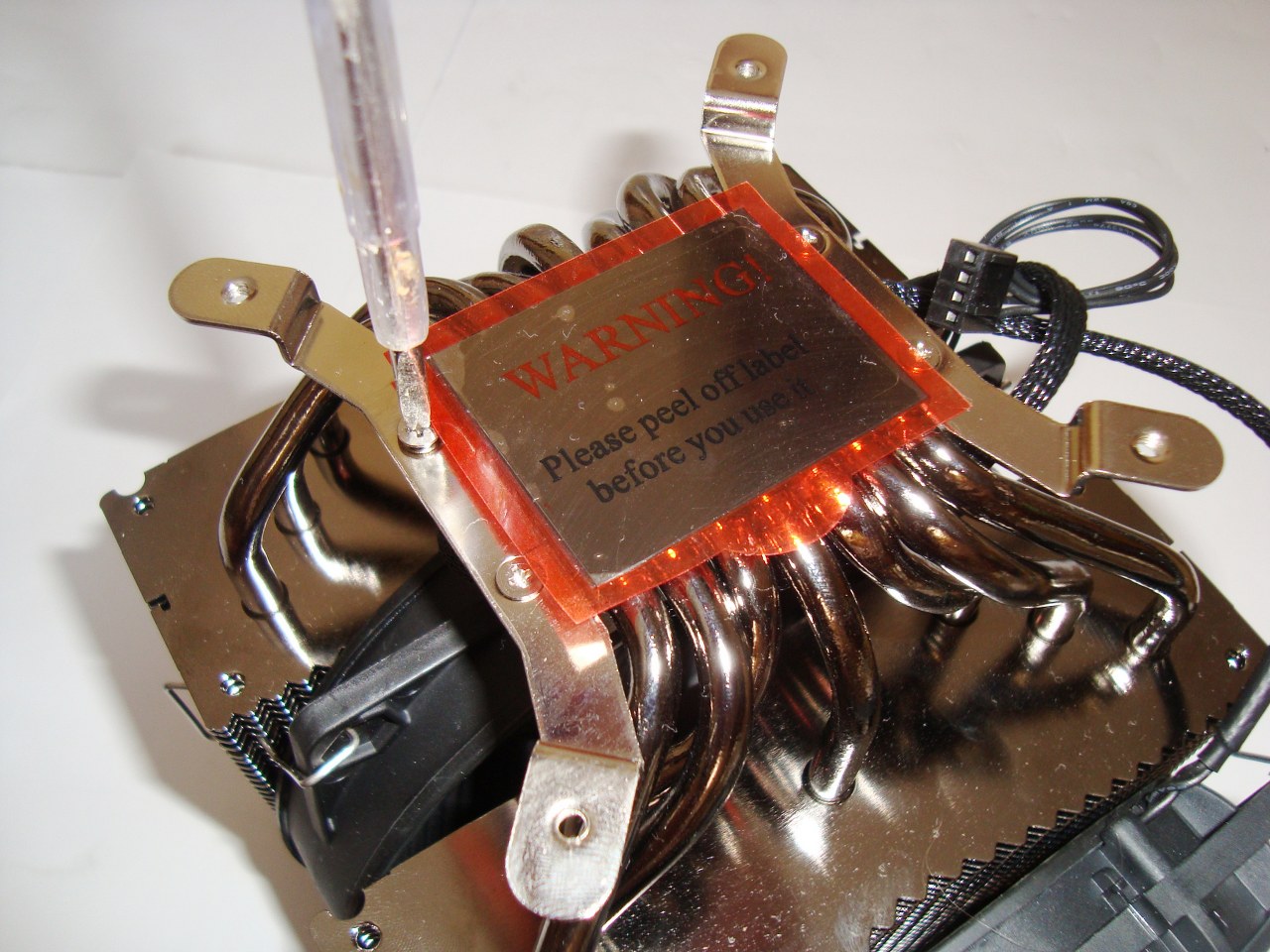

Później do podstawy radiatora montujemy „mostki” montażowe przy pomocy 4 śrubek. (mostki są zależne od danego typu podstawki).

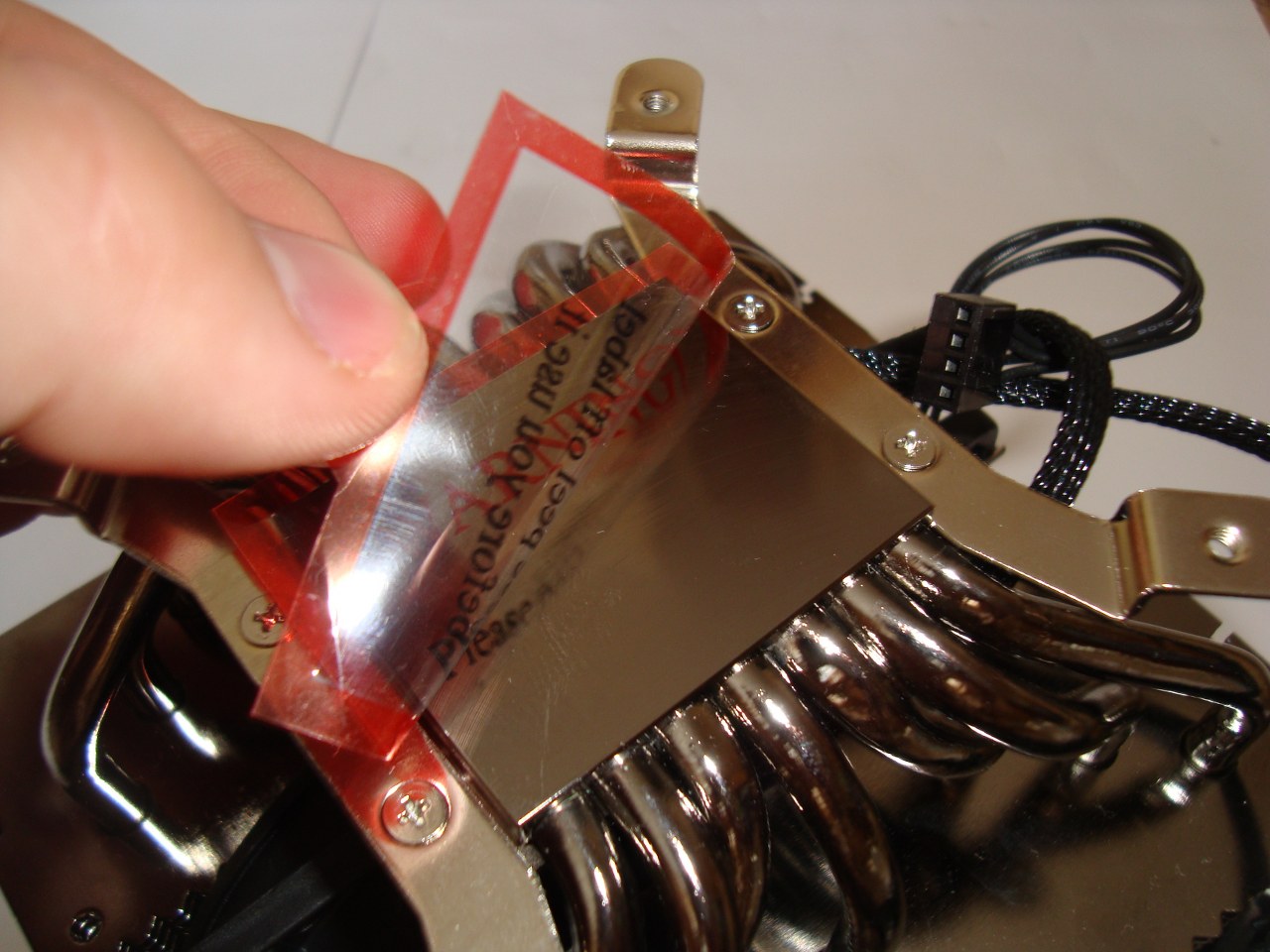

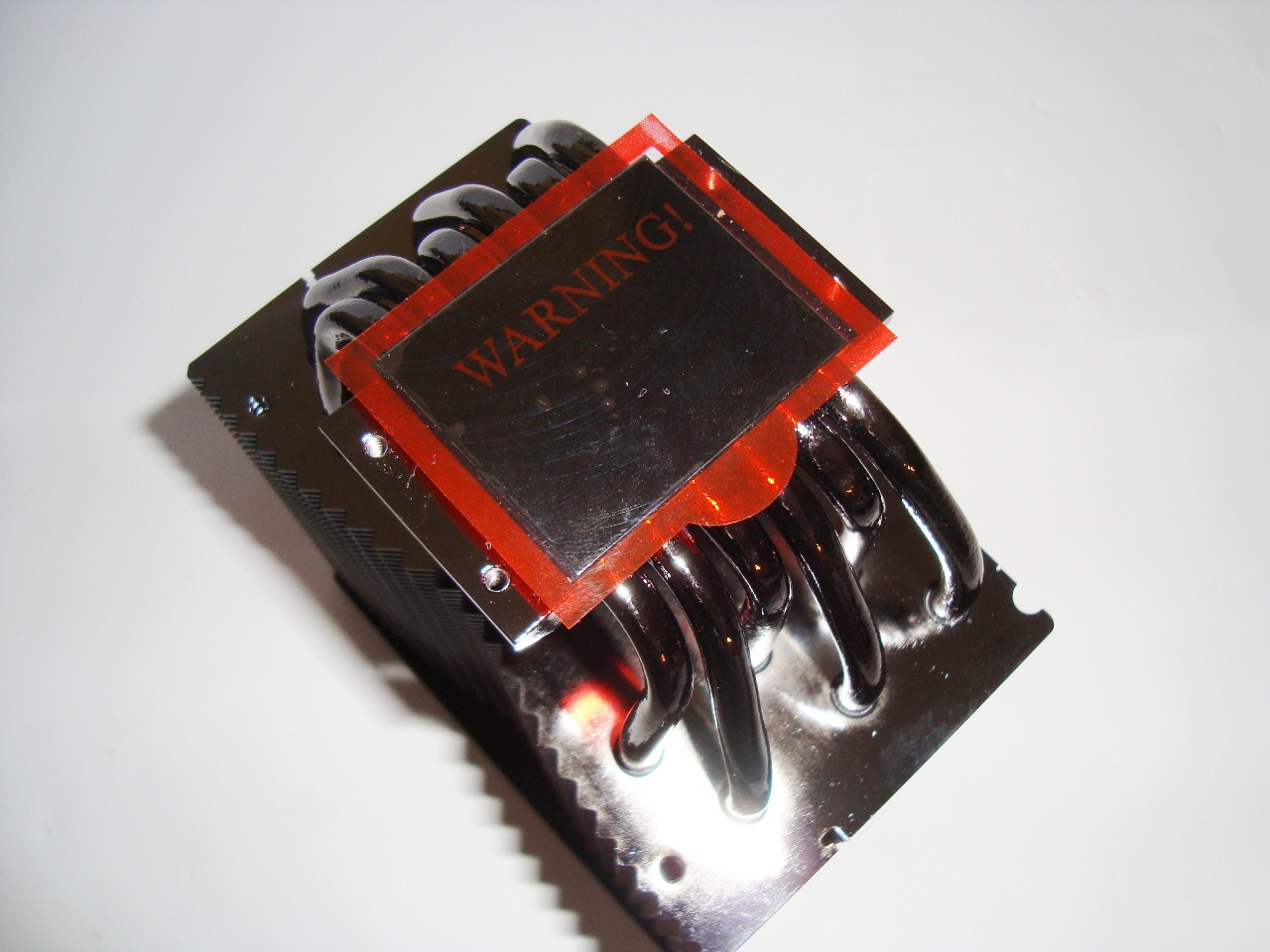

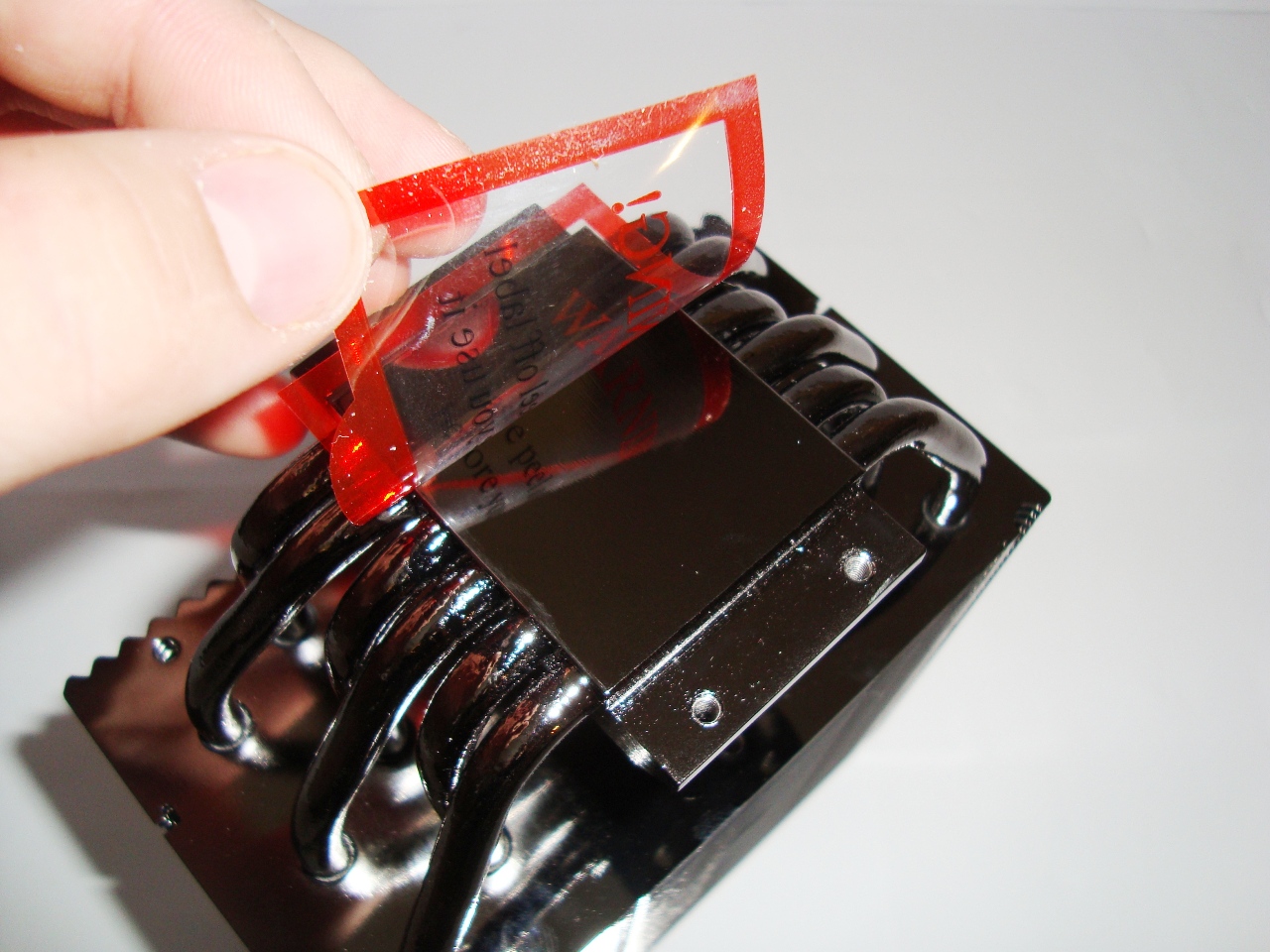

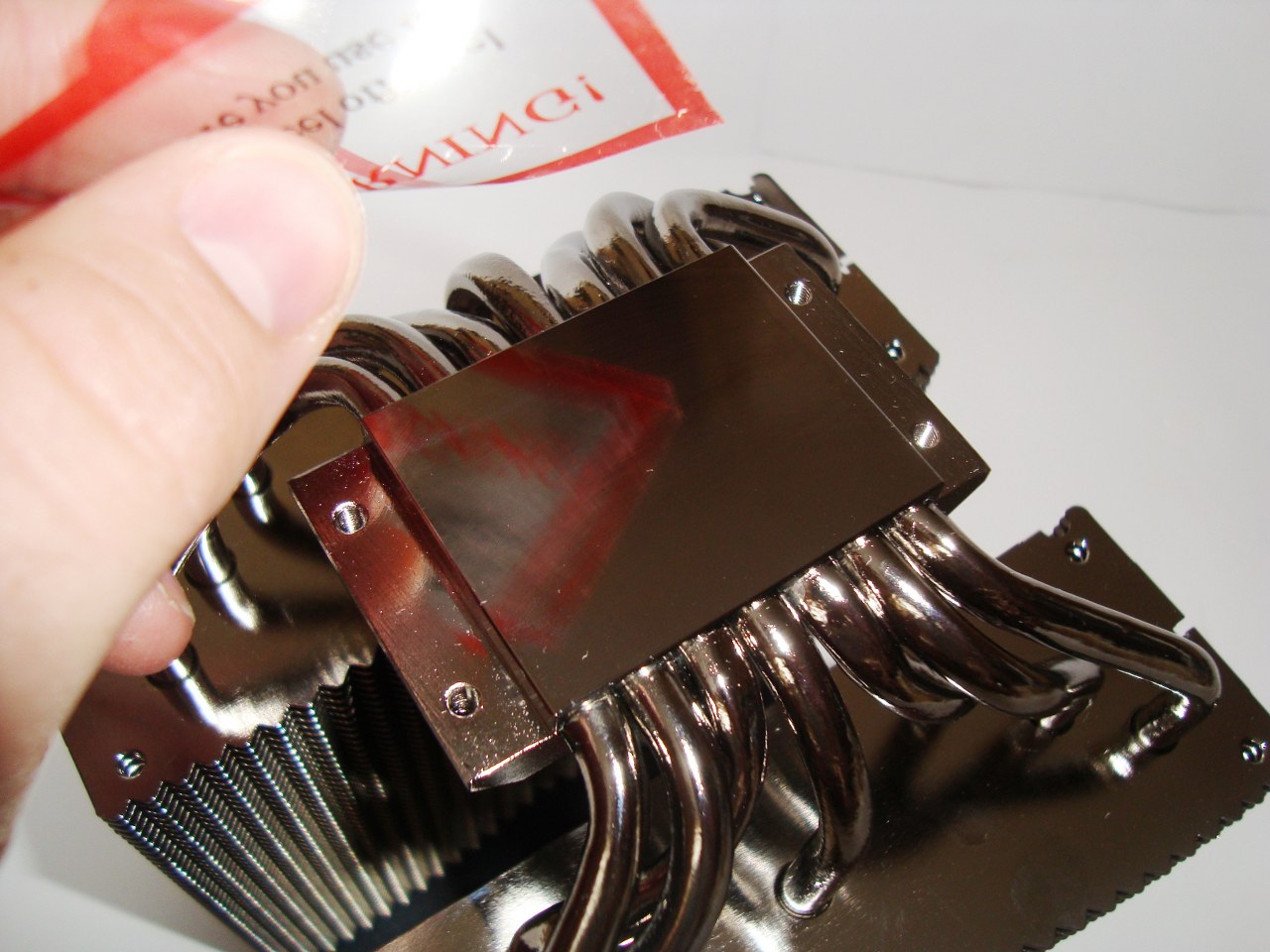

Następnie ściągamy zabezpieczenie z podstawy radiatora. Tak przygotowany cooler jest gotowy do montażu, więc nakładamy go na śruby montażowe.

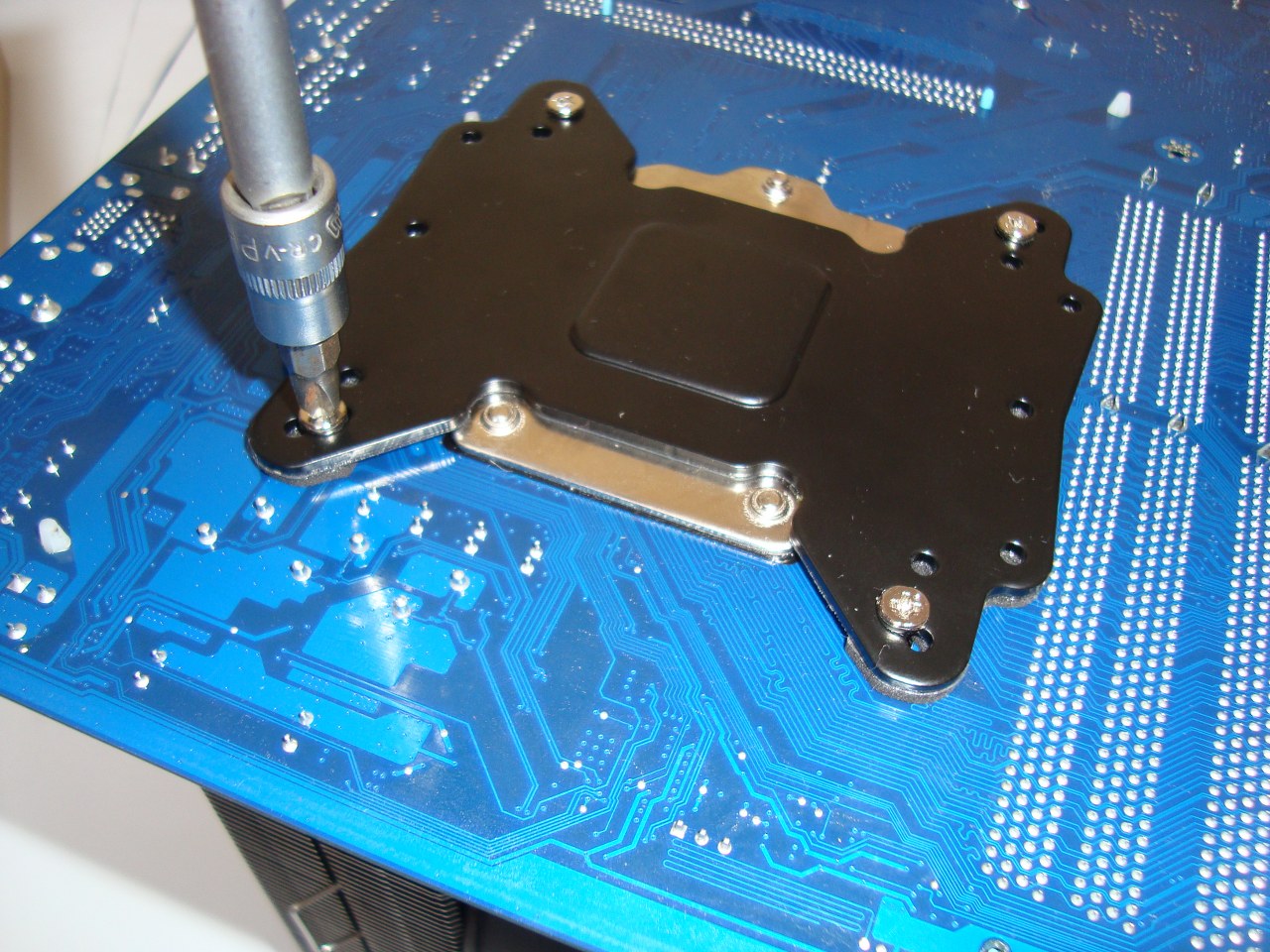

Następnym krokiem jest przykręcenie czterech śrub montażowych od tyłu płyty głównej. Śruby przykręcamy po przekątnych, ponieważ siła docisku podstawy jest wtedy najbardziej równomiernie rozłożona na całym CPU. Oczywiście ten sposób montażu nie należny do wygodnych.

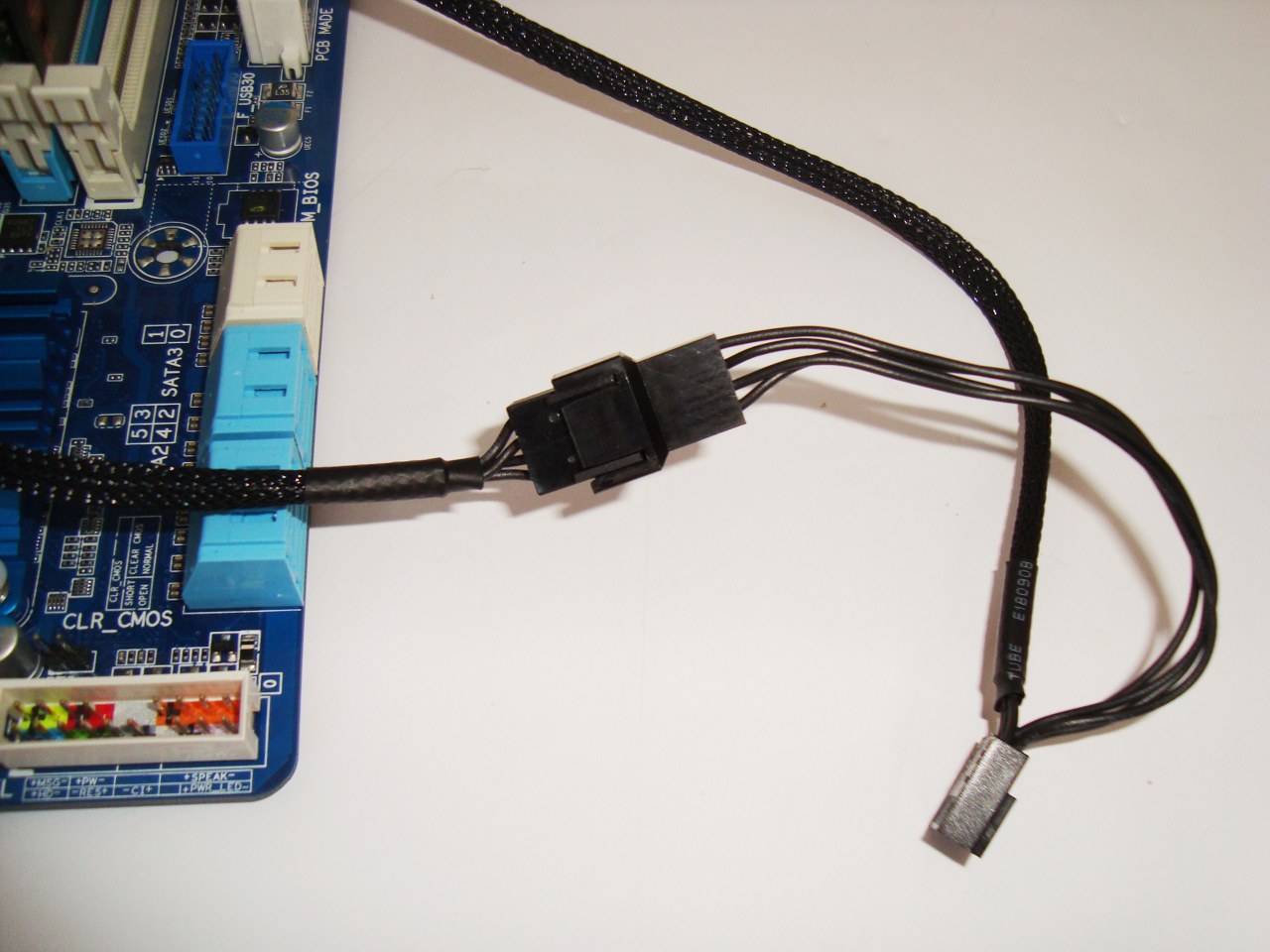

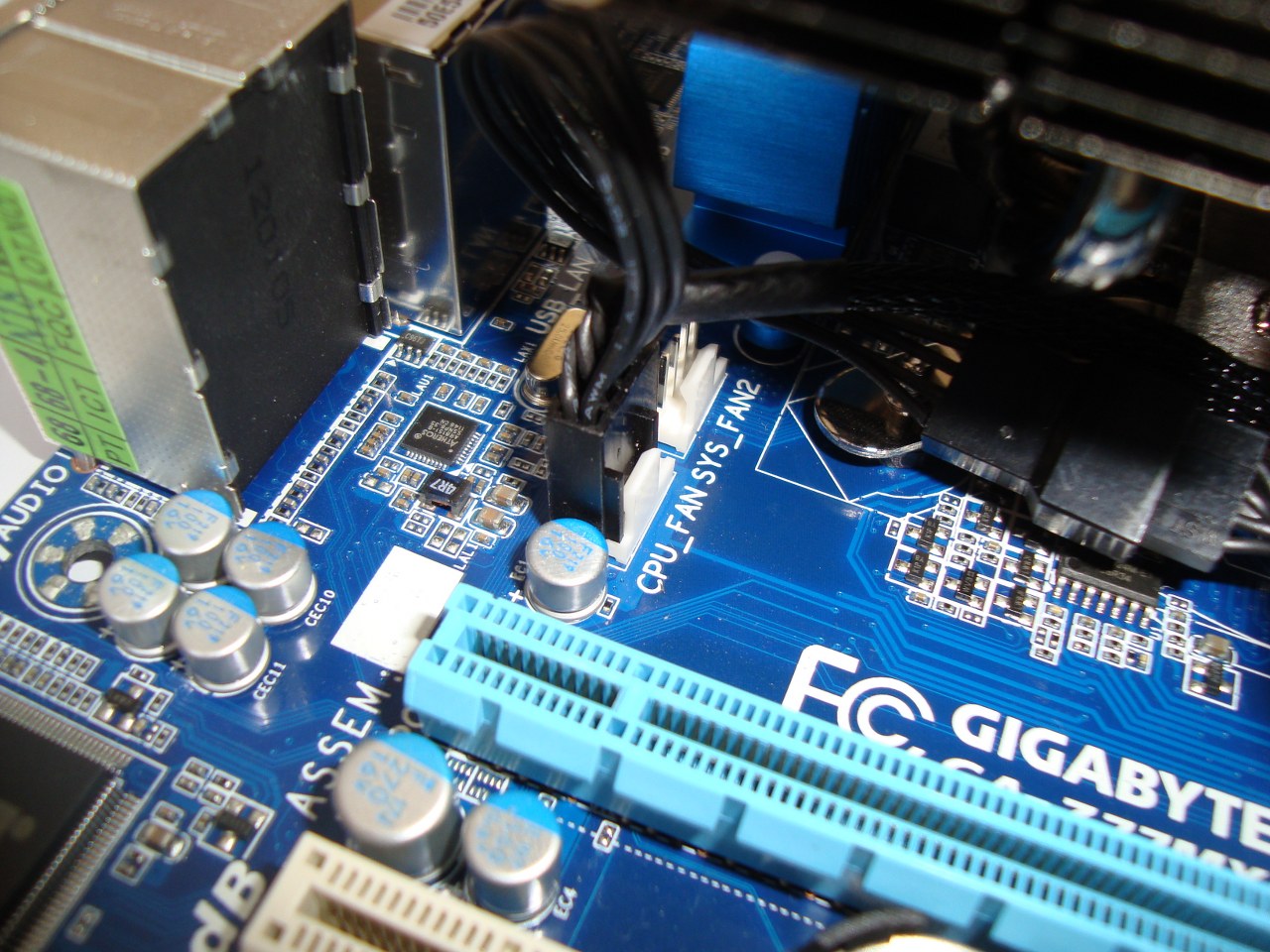

Ostatnim etapem jest podłączenie wentylatorów do naszej płyty głównej. Zaczynamy od przedniego wentylatora, następnie przewód 4 pin podłączamy do złączki 4-pin przedniego wentylatora.

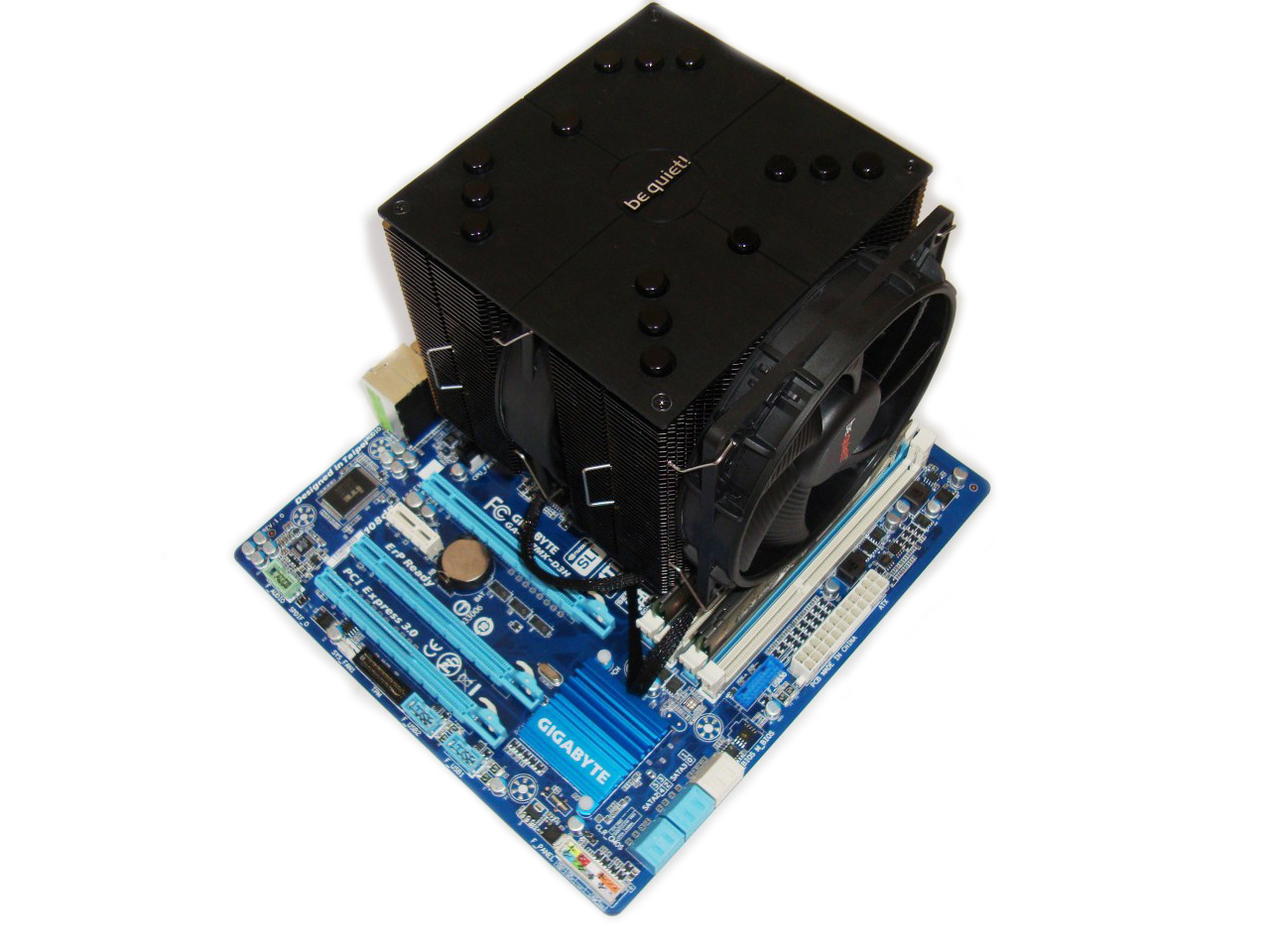

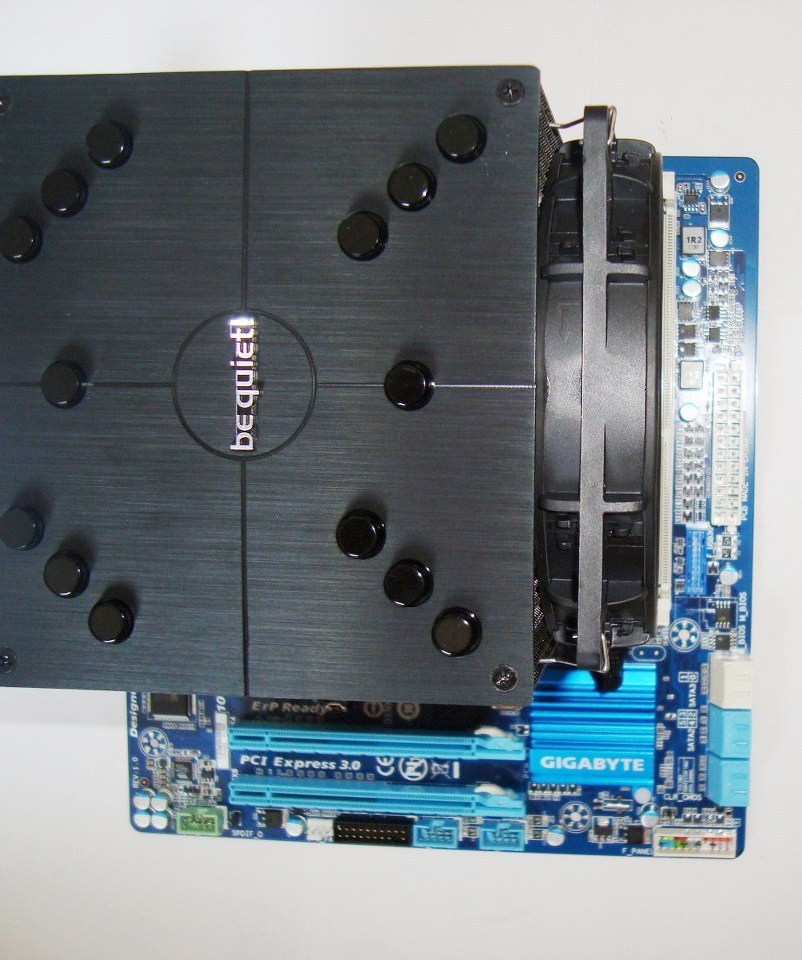

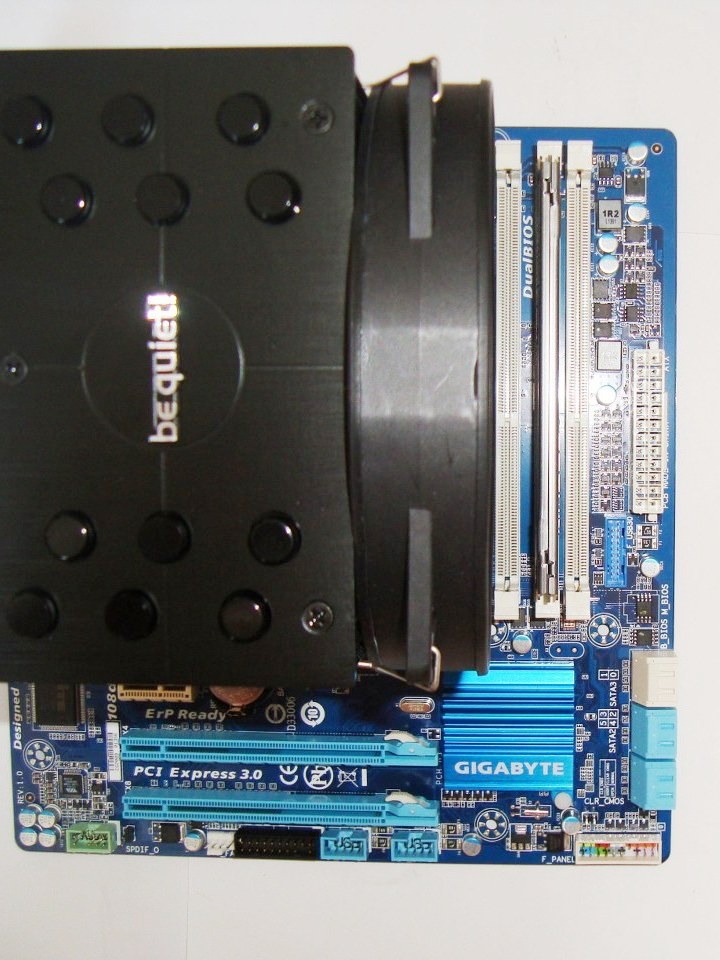

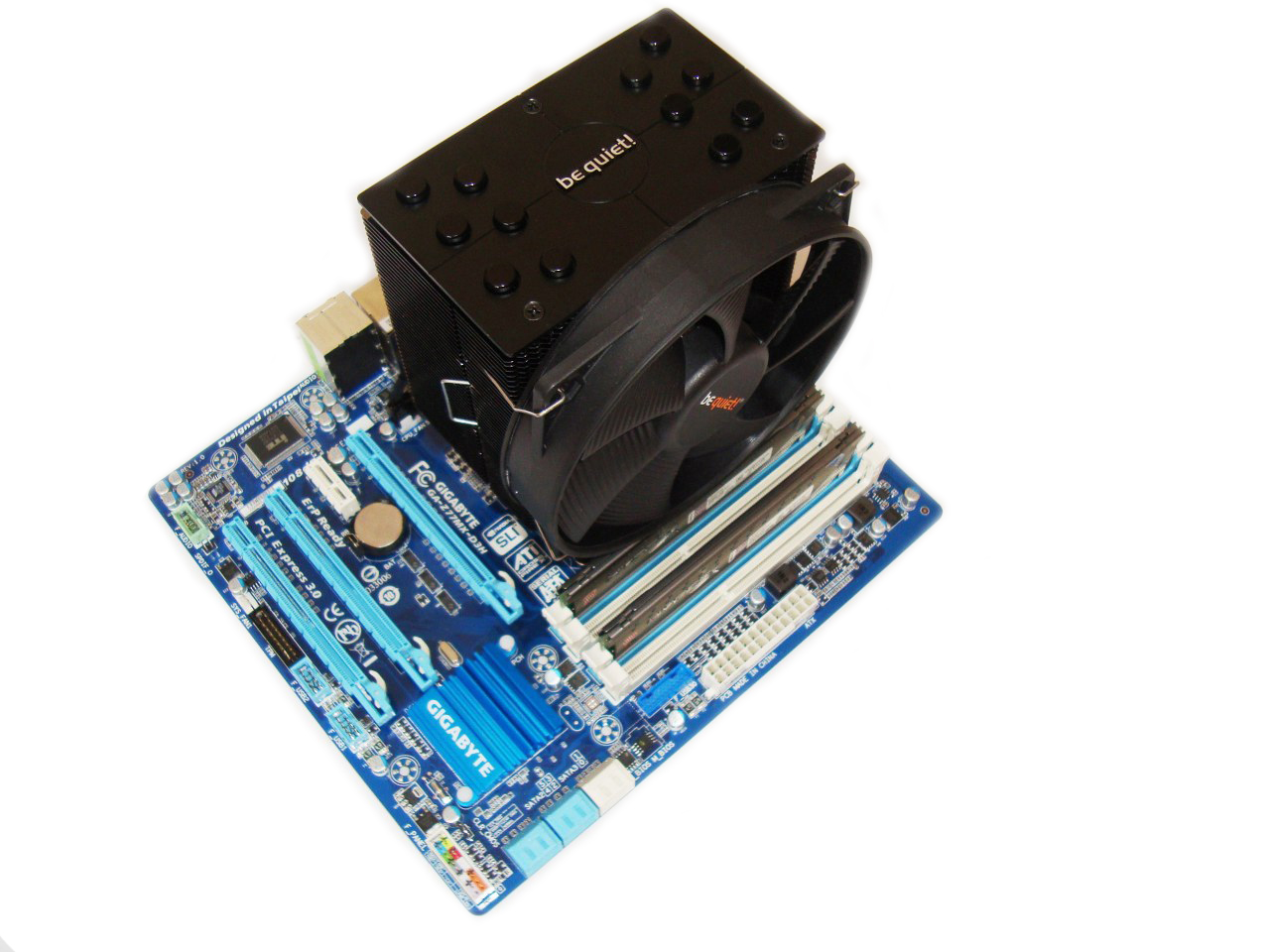

Tak przedstawia się zamocowane chłodzenie Dark Rock Pro 2 na platformie testowej.

Natomiast tak wygląda Dark Rock 2 na platformie testowej, widać że jest wyraźnie mniejszy^^.

Testy

Testy temperatur zostały przeprowadzone w konfiguracjach z fabrycznie zainstalowanymi wentylatorami z maksymalną prędkością obrotową:

• be quiet! Dark Rock Pro 2 – 1500RPM(13,5cm) i 1700RPM(12cm)
• be quiet! Dark Rock 2 – 1300RPM(13,5cm)

Testy polegały na sprawdzeniu temperatury osiąganej przez procesor I7 2600k, który pracował w trzech trybach:

• Lekkie OC 3,8GHz (1,28V)
• Średnie OC 4,2GHz (1,3V)
• Wysokie OC 4,5GHz (1,35V)

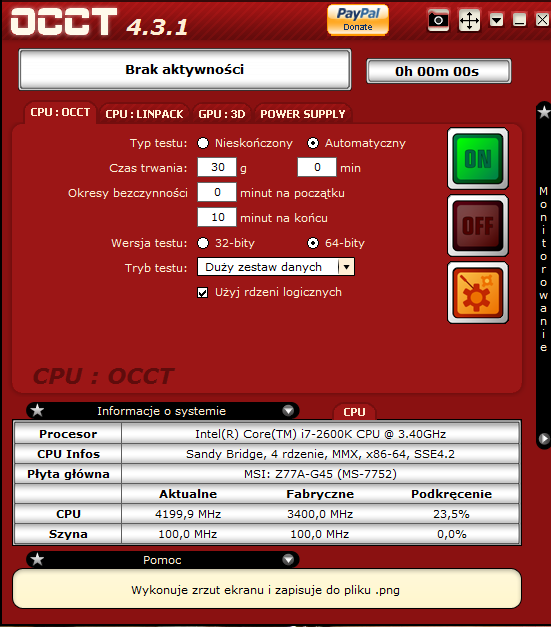

Do obciążenia procesora we wszystkich testach wykorzystałem program OCCT w wersji 4.3.1. Ustawienia aplikacji były następujące:

Do odczytywania temperatur posłużyła mi aplikacja RealTemp w wersji 3.60.

Wykresy przedstawiają temperatury najcieplejszego rdzenia.

• Minimalna temperatura była odczytywana podczas spoczynku – 10 min wyświetlania pulpitu.
• Maksymalna temperatura dla procesora była odczytywana po 30 minutowym teście w programie OCCT.

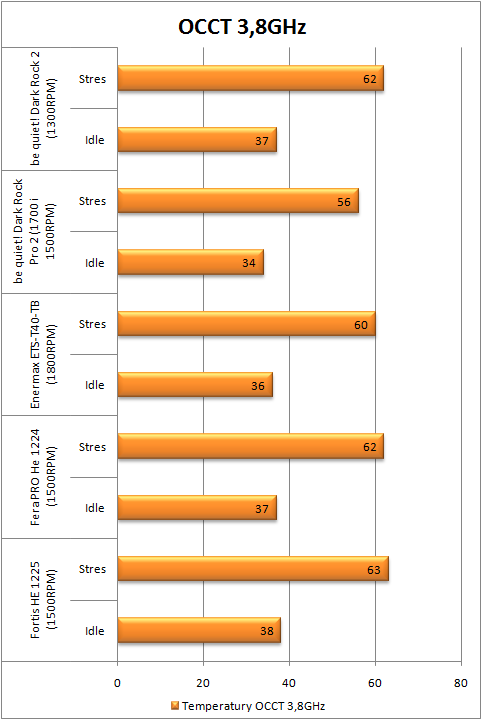

OCCT 3,8 Ghz 1,28v

Zaczynamy od czegoś prostego – na początek lekkie OC. Temperatury podczas testów przedstawiały się następująco:

Dark Rock Pro 2 bezkonkurencyjnie na prowadzeniu. Natomiast mniejszy brat dumnie zajmuje trzecie miejsce.

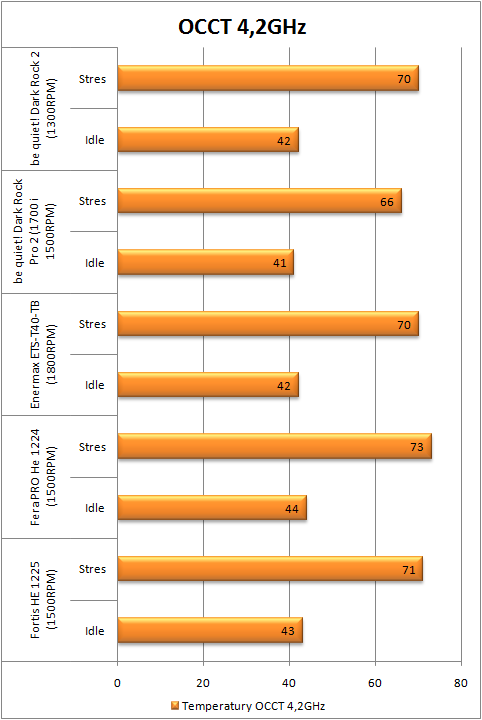

OCCT 4,2 Ghz 1,3V

Drugi test w moim zestawieniu – procesor I7 został podkręcony do wartości 4200MHz przy napięciu 1,3V.

Dark Rock Pro 2 dalej dumnie na prowadzeniu, natomiast mniejszy brat zajmuje drugie miejsce razem z coolerem Enermax-a, ale warto zaznaczyć, że recenzowana konstrukcja jest delikatnie cichsza zarówno w stresie jak i w spoczynku.

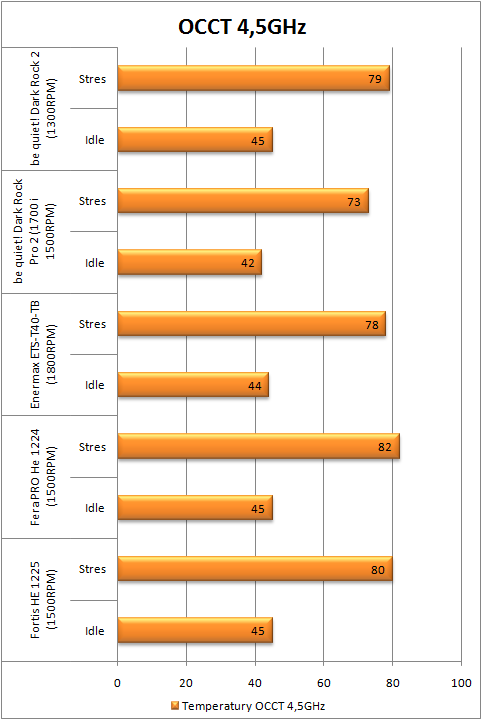

OCCT 4,5 Ghz 1,35V

Ostatni test w moim zestawieniu – procesor I7 2600K został podkręcony do wartości 4500MHz. Dodatkowo potraktowałem go wyższym napięciem niż zwykle(1,35V), aby test był jeszcze bardziej wymagający.

W trzecim teście miejsca na podium się nam pozmieniały. Mniejszy Dark Rock 2 zdobywa trzecie miejsce, natomiast droższy brat dalej zajmuje pierwsze miejsce na podium 😉

Podsumowanie

Dwa najnowsze coolery CPU Firmy be Quite! to konstrukcje bardzo dobrze przemyślne, wykonane i bardzo wydajne. Dzięki zastosowaniu czarnego niklu, obydwa coolery prezentują się fantastycznie, a co więcej można je zainstalować na praktycznie wszystkich dostępnych podstawkach AMD (AM2, AM2+, AM3, FM1, FM2, 754, 939, 940) oraz Intela (LGA 775, 1155, 1156, 1366, 2011). Warto również wspomnieć o zastosowanych śmigłach z serii „SilentWings” (sterowanych poprzez sygnał PWM), które są wydajne i zarazem bardzo ciche. Nie możemy zapomnieć o przejściówce typu Y, która pozwali nam podłączyć dwa wentylatory pod jedno złącze 4-pin (Dark Rock Pro 2).

Większy brat model be quiet! Dark Rock Pro 2 jest dedykowany dla najbardziej wymagających Entuzjastów Overclockingu, którzy nie patrząc na cenę coolera planują Extremalne OC swojego CPU, przy zachowaniu jak najcichszej pracy peceta. Dark Rock 2 to model z nieznacznie mniejszymi możliwościami, jednak warto zaznaczyć, że jest on zdecydowanie tańszy i tak samo jak jego większy brat został wyposażony w wydajny, prawie bezgłośny wentylator. Model Dark Rock Pro 2 mogę polecić każdemu, kto nie patrząc na cenę szuka bardzo wydajnego i zarazem cichego chłodzenia dla swojego podkręconego CPU. Dark Rock 2 na pewno sprawdzi się przy przeciętnym OC, przy którym zachowa (prawie) bezgłośną prace. Ostatnim plusem recenzowanych produktów jest fakt, że be quiet! udziela na swoje coolery aż trzech lat gwarancji.

Nie ma co ukrywać, że recenzowane produkty posiadają całkiem niewygórowaną cenę spoglądając na jakość wykonania, wydajność i zarazem cisze, za którą przyjdzie nam opowiednio zapłacić. Montaż obydwu coolerów nie jest zbyt prosty i dla początkującej osoby może okazać się bardzo trudny, do tego dochodzi fakt aby je poprawnie zamontować należy wyjąć płytę główną (część użytkowników woli tego uniknąć).

Dark Rock PRO 2 otrzymuje od Redakcji ocenę 5 za bezkompromisową wydajność przy zachowaniu wzorowej kultury pracy oraz wyróżnienie w kategorii Wydajność, a model Dark Rock 2 – 4.5 za ponadprzeciętną wydajność przy zachowaniu wysokiej kultury pracy.

Podziękowania dla firmy be quiet! za wypożyczenie sprzętu do testów.
