Test Enermax Triathlor FC 550W

Platforma testowa

	Procesor: I7 2600K
	Płyta główna: MSI Z77A-G45
	Pamięci: Kingston  HiperX P 2x4GB 2400MHz
	Zasilacz: Enermax Triathlor FC 550W
	Karta Graficzna: Gigabyte R HD 6850
	Karta Graficzna: MSI R HD 6850
	Obudowa: Enermax Ostrog
	Dysk Systemowy: Corsair Force GT 3 120GB
	Chłodzenie:

Testy

Pomiarów dokonywałem multimetrem Voice Kraft DT9208A.

Pomiaru napięć z zasilacza dokonałem parokrotnie w celu otrzymania jak najdokładniejszych wyników – cztery serie pomiarowe z 30 minutowymi przerwami pomiędzy nimi.

Seria pomiarowa polegała na odczytaniu po kolei ze wszystkich wybranych punktów napięć (wtyczek MOLEX, ATX 24pin oraz PCi-e 6pin) najpierw w „spoczynku”, a następnie „pod obciążeniem”. Po 30-stu minutach była rozpoczynana kolejna seria.

Wykresy zostały podzielone na dwie części- test w spoczynku (wartość minimalna i maksymalna zakresu napięć) oraz pod obciążeniem.

• Test w czasie spoczynku (wartości min. i max.) –  na komputerze był uruchomiony Win 7 oraz program ESET NOD32 – pomiar dokonywany po 30 min.
• Test pod obciążeniem (wartości min. i max.) – na komputerze był uruchomiony program OCCT w wersji 3.2, pomiar był dokonywany po 30 min od włączenia testu ”Power Supply”.

Przed przystąpieniem do pomiarów, zasilacz Enermax Triathlor FC 550W został odpowiednio wygrzany (w ciągu pięciu dni poprzez intensywne granie i program OCCT).

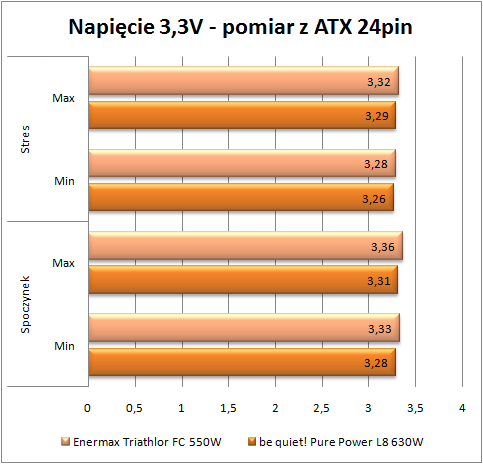

Pomiar napięcia 3,3V

Pomiaru dokonywałem na wtyczkach ATX 24pin :

Walka dość wyrównana, chodź konstrukcja od Enermax’a delikatnie prowadzi. Dla napięcia wynoszącego 3,3 V norma wynosi od 3,14 V do 3,46 V.

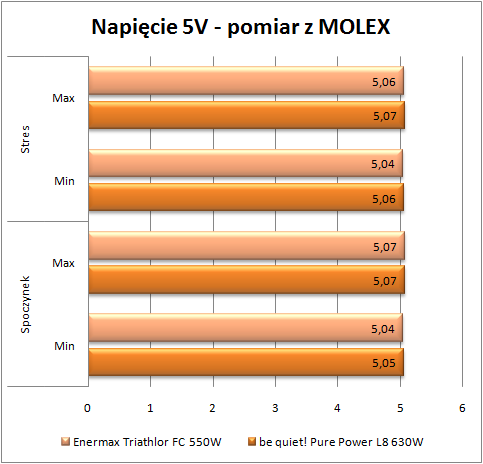

Pomiar napięcia 5 V

Pomiaru dokonywałem na wtyczce MOLEX.

Znów recenzowana konstrukcja wypada nieznacznie lepiej od zasilacza be quiet!. Norma dla napięcia 5V wynosi od 4,75 do 5,25V.

Pomiar napięcia 12V

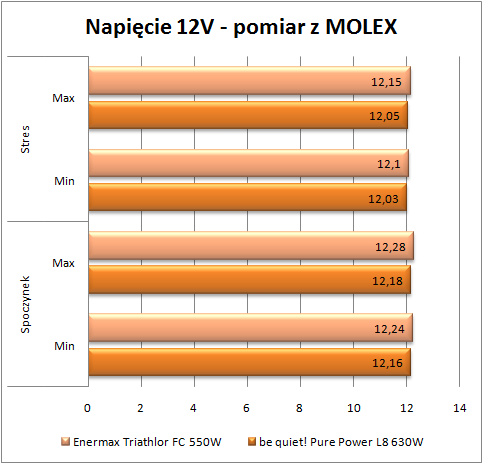

Pomiaru dokonałem na dwóch wtyczkach PCI-E 6+2pin oraz na złączu MOLEX. Napięcie 12V na wtyczce MOLEX podczas spoczynku i obciążenia wyglądało następująco:

Na wtyczce MOLEX z napięciem 12V lepiej radzi sobie zasilacz be quiet!, ponieważ przekazuje zbliżone napięcie do idealnego. Napięcia wytwarzane przez obydwa zasilacze mieszczą się jak najbardziej w normie ATX (norma wynosi od 11,40 do 12,60V).

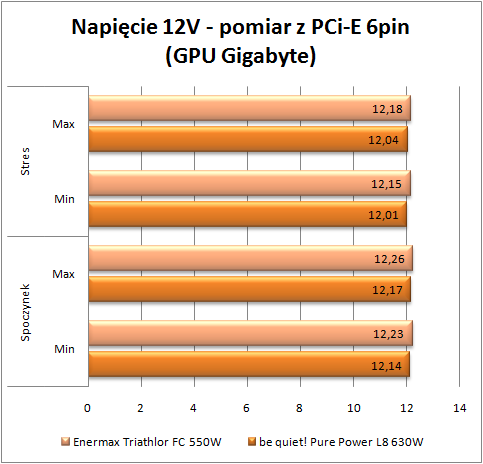

Pomiaru napięcia 12V dokonałem na pierwszej wtyczce 6+2pin, która była podłączona do karty Gigabyte Radeon HD 6850. Napięcia podczas spoczynku i w czasie obciążenia wyglądały następująco:

Zasilacz be quiet! podaje karcie graficznej wręcz idealne napięcie w czasie spoczynku i pod obciążeniem. Recenzowany model Enermax’a nie ma się co wstydzić, ponieważ wahania napięć również są małe.

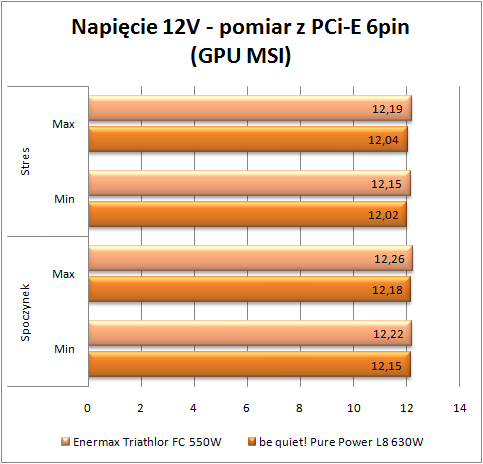

Ostatni pomiar był dokonany na drugiej wtyczce 6+2pin, która była podłączona do drugiej karty graficznej – MSI Radeon HD 6850.

Identyczna sytuacja jak na pierwszej wtyczce PCi-E 6pin – be-quiet! na prowadzaniu.

Pobór Energii

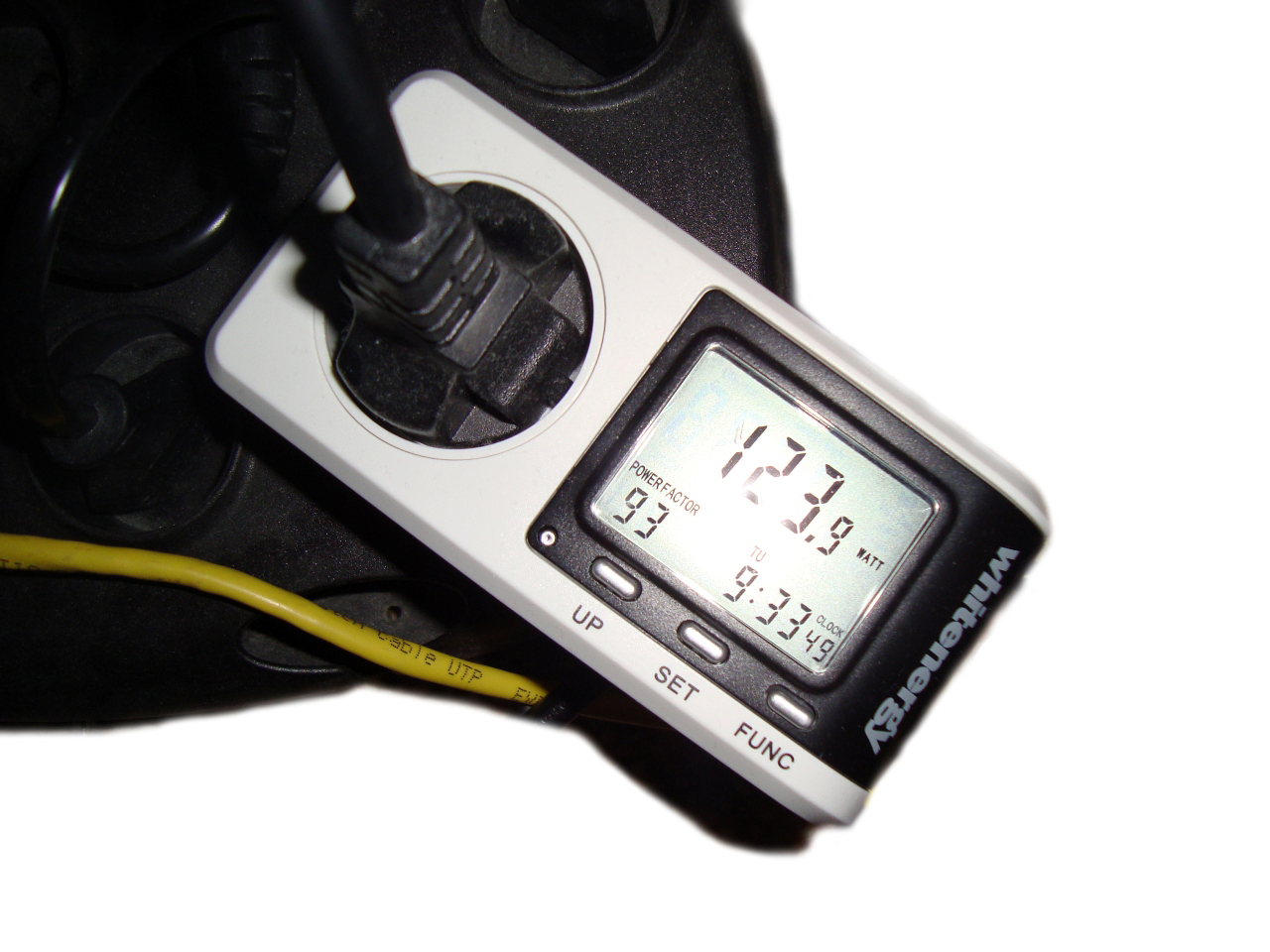

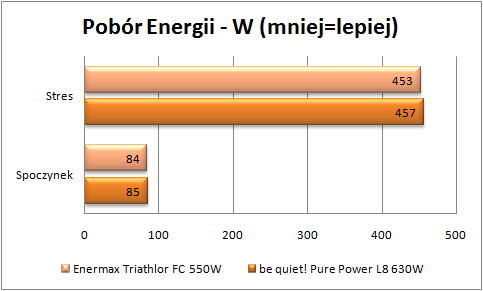

Pobór energii przy wcześniej podanej konfiguracji testowej w czasie spoczynku i pod obciążeniem dokonałem przy użyciu watomierza firmy Whitenergy.

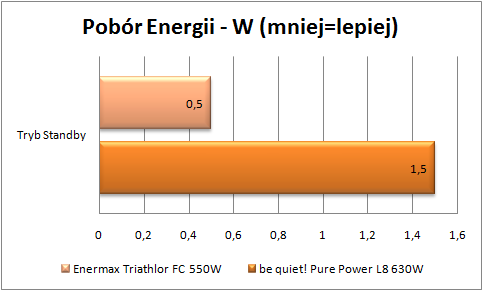

Recenzowana konstrukcja od firmy Enermax wypadła w tym teście nieznacznie lepiej. Jak przedstawia się pobór energii przez komputer w trybie standby(wstrzymania)?

Na prowadzeniu z aż trzykrotną przewagą Triathlor FC ! A wszystko przez to, że produkt spełnia wymogi normy ErP Lot 6! Produkt od be quiet! jej nie posiada, gdyż konstrukcja ma już swoje lata – podczas projektowania tego zasilacza owej normy jeszcze nie było.
